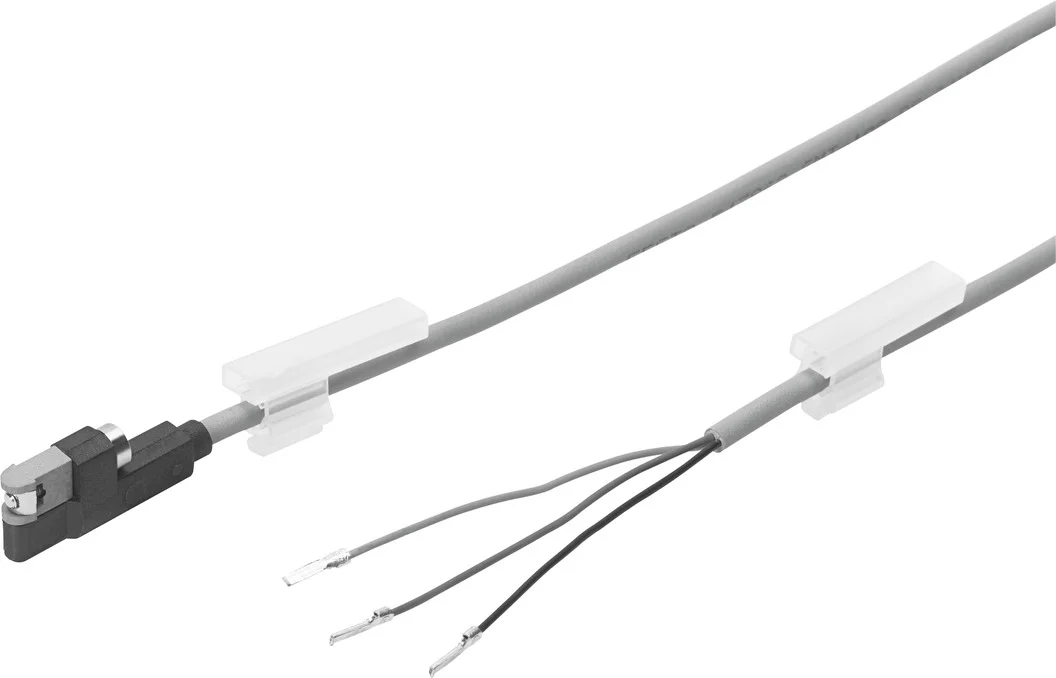

Czujnik zbliżeniowy SMT-10G-PS-24V-E-2,5Q-OE serii SMT - Festo
SKU: OT-FESTO027907
MPN: SMT-10G-PS-24V-E-2,5Q-OE
Producent:
Festo
Cena netto/szt.
263,40 zł
323,98 zł
brutto/szt.
Opis produktu - Czujnik zbliżeniowy SMT-10G-PS-24V-E-2,5Q-OE serii SMT - Festo
Magnetorezystancyjny czujnik do siłowników, do rowka okrągłego, wsuwany wzdłużnie.
- Zasada pomiaru: magnetorezystancyjna
- Typ SMT-10G: konstrukcja idealnie dostosowana do sygnalizacji położenia chwytaka
- Możliwość wzdłużnego wsunięcia w rowek, włożenia od góry do rowka
- Wskaźnik LED stanu przełączenia
- Długość kabla 0,3; 2,5 m
Dane techniczne
| Konstrukcja | do rowka okrągłego |
| W oparciu o normę | EN 60947-5-2 |
| Symbol | 00991152 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Jednostka certyfikująca | UL E232949 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Informacja o zastosowaniu | https://www.festo.com/Drive-Sensor-Overview |
| Wielkość pomiarowa | Pozycja |
| Zasada pomiaru | magnetorezystancyjny |
| Temperatura otoczenia | -20 degC |
| Dokładność powtarzalności | 0.2 mm |
| Wyjście dwustanowe | PNP |
| Funkcja elementu przełączającego | Normalnie otwarty |
| Czas załączenia | 1 ms |
| Czas wyłączenia | 1 ms |
| Maks. częstotliwość przełączania | 150 Hz |
| Maks. prąd wyjściowy | 100 mA |
| Maks. zdolność przełączania DC | 2.8 W |
| Spadek napięcia | 2 V |
| Indukcyjny obwód ochronny | Odpowiedni do cewek MZ, MY, ME |
| Prąd resztkowy | 0.01 mA |
| Zabezpieczenie przeciwzwarciowe | tak |
| Odporność na przeciążenie | występuje |
| Znamionowe napięcie robocze DC | 24 V |
| Zakres napięcia roboczego DC | 10 V |
| Tętnienia resztkowe | 10 % |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne 1, rodzaj przyłącza | Kabel |
| Przyłącze elektryczne 1, technika przyłączeniowa | otwarty koniec |
| Przyłącze elektryczne 1, liczba pinów/żył | 3 |
| Kierunek wyprowadzenia przyłącza | poprzeczne |
| Warunki testowania kabla | Wytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo |
| Długość kabla | 2.5 m |
| Właściwości kabla | Możliwość stosowania w prowadnicach kabli/robotach |
| Kolor powłoki kabla | szary |
| Materiał osłony kabla | TPE-U(PU) |
| Zakończenia żył | Zaślepka końca kabla |
| Typ mocowania | zaciskany w rowku okrągłym |
| Maks. moment dokręcenia | 0.6 Nm |
| Pozycja montażu | dowolny |
| Waga produktu | 30 g |
| Kolor obudowy | czarny |
| Materiał obudowy | Aluminium |
| Wskaźnik stanu przełączenia | Dioda LED żółta |
| Temperatura otoczenia w przypadku kabla ruchomego | -5 degC |
| Stopień ochrony | IP65 |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
Parametry techniczne - Czujnik zbliżeniowy SMT-10G-PS-24V-E-2,5Q-OE serii SMT - Festo
Maks. częstotliwość przełączania
150 Hz
Podłączenie elektryczne 1, typ podłączenia
Kabel
Podłączenie elektryczne 1, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 1, liczba pinów/żył
3
Charakterystyka kabla
Prowadnica kabli + robot
Warunki testowania kabla
Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 70 °C
Materiał powłoki kabla
TPE-U(PU)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Sposób pomiaru
Magneto rezystancyjny
Wyjście dwustanowe
PNP
Funkcja elementu przełączającego
Styk normalnie otwarty
Instrukcje użytkowe
Support / Przegląd czujników do siłowników Właściwy czujnik do siłownika
Końce żył
Zaślepka końca kabla
Mierzona wielkość
Położenie
Wskaźnik stanu przełączania
Żółta dioda LED
Czas wyłączania
<= 1 ms
Czas włączania
<= 1 ms
Indukcyjny obwód ochronny
Pasuje do cewek MZ-, MY-, ME-
Prąd resztkowy
<= 0.01 mA
Spadek napięcia
<= 2 V
Zabezpieczenie przed przeciążeniem
Dostępne
Kierunek przyłącza wyjściowego
W poprzek
Maks. moc przełączania DC
2.8 W
Pozycja zabudowy
Dowolna
Sposób montażu
Zamocowany w okrągłym rowku, długości możliwe do włożenia w rowek
Stopień ochrony
IP65, IP68
Długość kabla
2.5 m
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Kształt
dla okrągłego rowka
Materiał obudowy
Aluminium, Wzmocnione PA, Stal wysokostopowa, nierdzewna
Maks. Prąd wyjściowy
100 mA
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Powtarzalność
0.2 mm
Temperatura otoczenia
-20 ... 70 °C
Zgodność z PWIS
VDMA24364-B2-L
Konstrukcja
do rowka okrągłego
W oparciu o normę
EN 60947-5-2
Waga produktu
30 g
Maks. moment dokręcający
0.6 Nm
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Zabezpieczenie przed zwarciem
Tak
Zakres napięcia roboczego DC
10 ... 30 V
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Tętnienie resztkowe
10 %
Nr kat.
OT-FESTO027907
Pliki do pobrania - Czujnik zbliżeniowy SMT-10G-PS-24V-E-2,5Q-OE serii SMT - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
