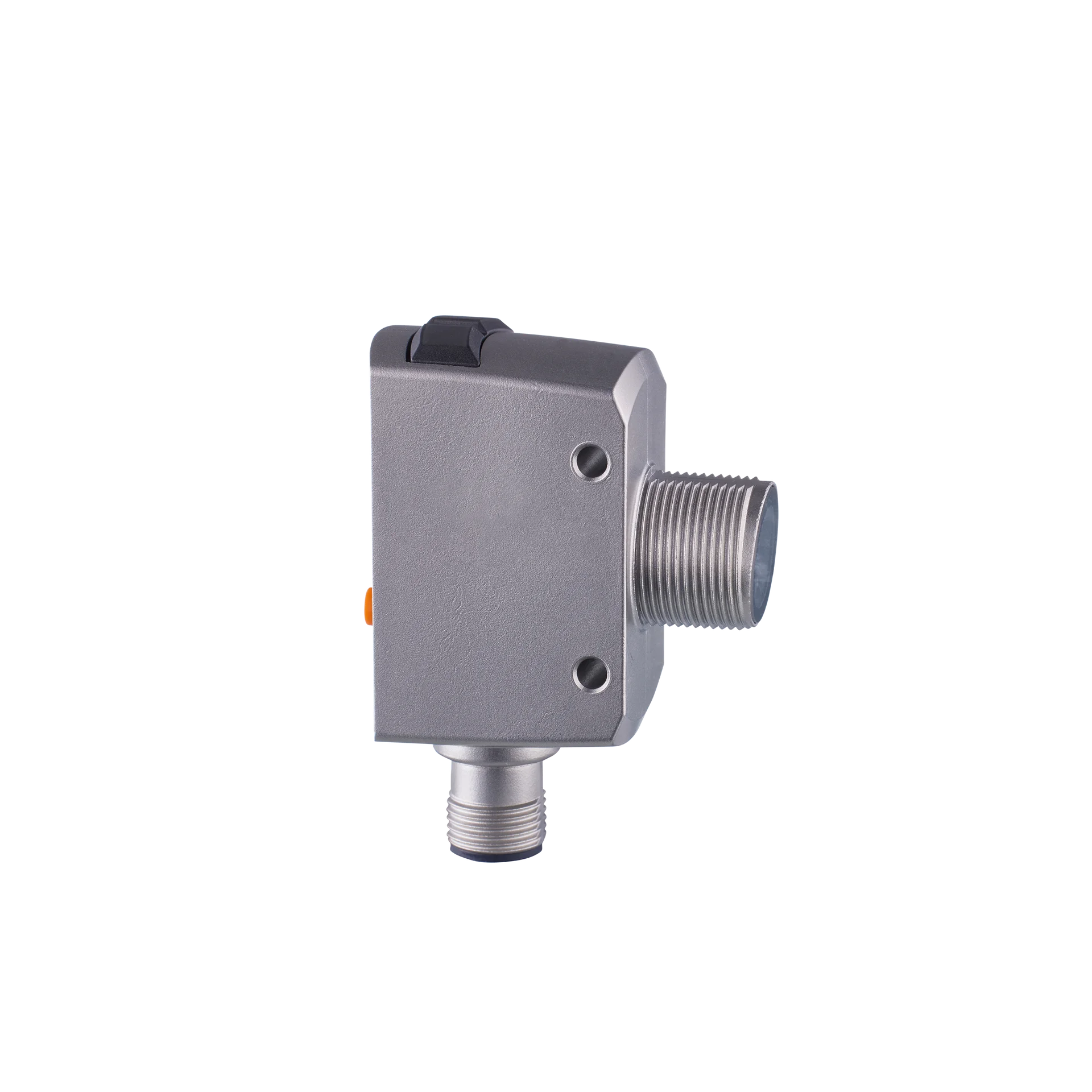

Dalmierz laserowy OGDLFCKG/IO-LINK/US (OGD550) - IFM
1 592,55 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Dalmierz laserowy OGDLFCKG/IO-LINK/US (OGD550) - IFM

  • Mała kompaktowa konstrukcja ze standardowym gwintem M18 i technologią pomiaru czasu przelotu światla PMD
  • pomiar z milimetrową dokładnością i monitorowanie odległości w trakcie procesu produkcji
  • Zasięg niezależny od barwy
  • Jednoczesne sygnały odległości i refleksyjności w celu poprawy stabilności procesu
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Rodzaj światłaświatło czerwone
Klasa ochrony laserowej1
Obudowaprostopadłościan z gwintem M18

Dane elektryczne

Napięcie zasilania[V]10...30 DC; (supply class 2 zgodnie z cULus)
Pobór prądu[mA]45; (24 V)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Rodzaj światłaświatło czerwone
Długość fali[nm]650

Wejścia

WejściaLaser włączony / wyłączony

Wyjścia

Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Funkcja wyjścia2 x normalnie otwarte / normalnie zamknięte; (parametryzowalna)
Maks. prąd obciążenia na wyjście[mA]100
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak
Tryb pracy: FINE
Częstotliwość przełączania DC[Hz]20
Tryb pracy: STD
Częstotliwość przełączania DC[Hz]40
Tryb pracy: FAST
Częstotliwość przełączania DC[Hz]60

Strefa działania

Maks. średnica plamki światła[mm]5
Rozmiary plamki światlnej odnoszą się dodla maksymalnego zasięgu
Tłumienie tła[m]< 20

Zakres pomiaru / nastaw

Ustawianie zakresu refleksyjności obiektu[%]6...900; (współczynnik odbicia; 6 % czarny papier; 100 % biały papier)
Tryb pracy: FINE
Zakres pomiarowy[m]0,05...2
Częstotliwość próbkowania[Hz]60
Tryb pracy: STD
Zakres pomiarowy[m]0,05...2
Częstotliwość próbkowania[Hz]120
Tryb pracy: FAST
Zakres pomiarowy[m]0,05...1
Częstotliwość próbkowania[Hz]180

Software / programowanie

Możliwości parametryzacjiOdległość / refleksyjność; histereza / okno; modulacja sekwencyjna zapobiegająca wzajemnym zakłóceniom pomiędzy maksymalnie 5-ma podobnymi urządzeniami; Sensitivität

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1.3
Norma SDCIIEC 61131-9
Profil
Common - I&DIdentification and Diagnosis
FunctionLocator
FunctionProductURI
SIO trybtak
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]5
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
wartość procesowa2 x 16
status urządzenia4
informacje o przełączaniu binarnym2
Funkcje IO-Link (acykliczne)nazwa przypisana do aplikacji; licznik godzin pracy; licznik cykli przełączania
Obsługiwane DeviceID
Typ działaniaDeviceID
Default: OGD5501581
OGD580 / OGD581925
OGD582 / OGD583926
OGD585 / OGD5861065
OGD592 / OGD5931012
OGD596 / OGD5971066
Uwaga
Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”

Warunki pracy

Temperatura otoczenia[°C]-25...60
Uwaga dot. temperatury otoczenia
W temperaturze otoczenia <-10 ° C konieczny jest czas nagrzewania.
Laser jest wyłączony.
Temperatura składowania[°C]-30...80
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
EN 60947-5-2
Klasa ochrony laserowej1
Uwagi dotyczące ochrony lasera
Uwaga:światło laserowe
klasa laserowa:1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
MTTF[lata]319
Dopuszczenie UL
Ta-25...60 °C
Typ obudowyType 1
ZasilanieClass 2
Numer ULE174191

Dane mechaniczne

Waga[g]133,13
Obudowaprostopadłościan z gwintem M18

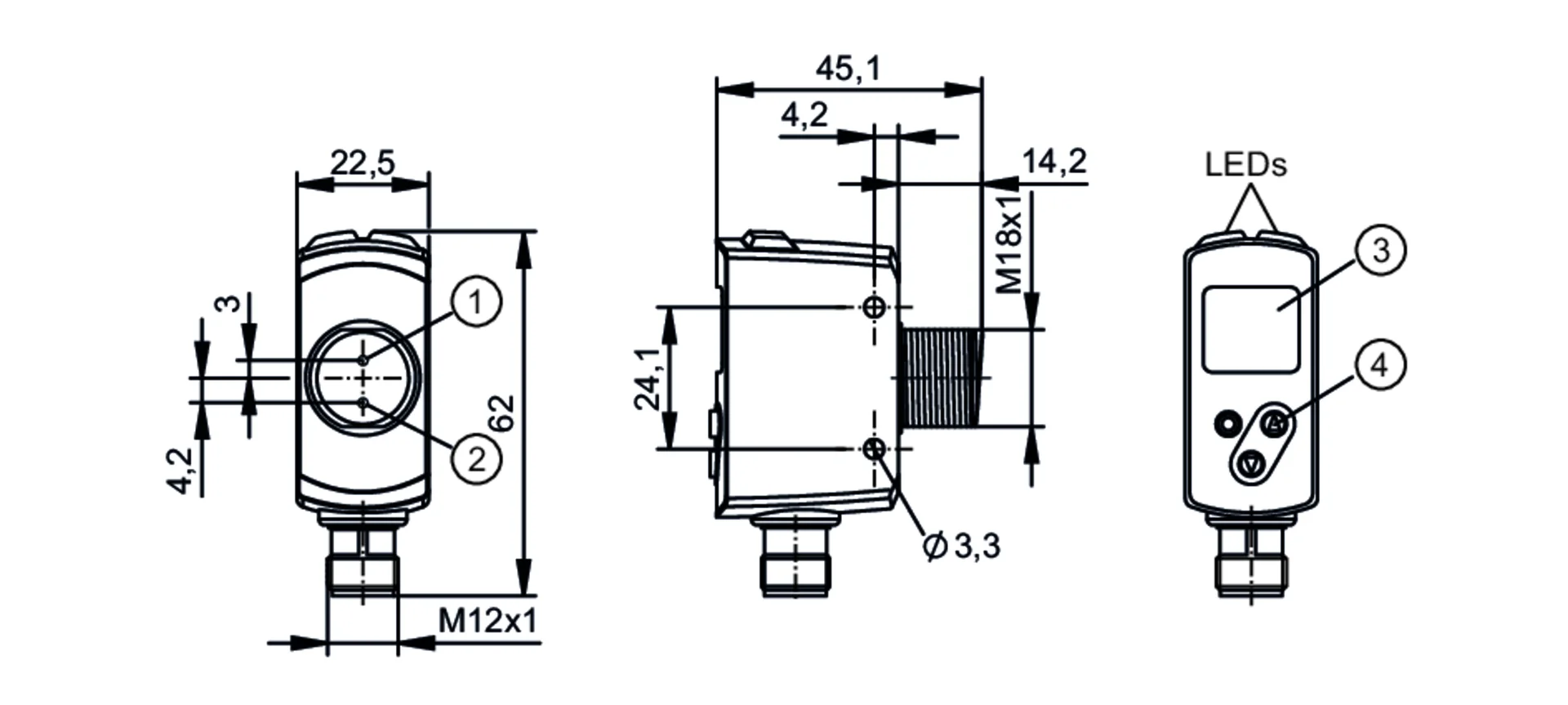

Wymiary[mm]61,7 x 22,5 x 45,2
Opis gwintuM18 x 1
Materiałobudowa: stal nierdzewna (1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; szybka przednia: PMMA
Umiejscowienie soczewkisoczewki z boku

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia2 x LED, kolor żółty
1 x wyświetlacz alfanumeryczny, 4-cyfrowy
Elementy wykonawcze
3przyciski

Akcesoria

Dostarczane elementy
nakrętki zabezpieczające: 2

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - wtyk

PodłączenieKonektor: 1 x M12; kodowanie: A

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
diagram Diagramy i grafiki
a:czujnik
b:obiekt
c:tło
x:odległości czujnik/objekt [mm]
y:min. odległosć obiekt/tło [mm]
Diagramy i grafiki
Diagramy i grafiki
Wykres histerezy do pomiaru odległości / tryb pracy: FINE
diagram Wykres histerezy do pomiaru odległości / tryb pracy: FINE
1:Tło dowolne (6...90 % odblaskowości)
2:Tło białe (90 % odblaskowości)
Diagramy i grafiki
Diagramy i grafiki
Wykres histerezy do pomiaru odległości / tryb pracy: STD
diagram Wykres histerezy do pomiaru odległości / tryb pracy: STD
1:Tło dowolne (6...90 % odblaskowości)
2:Tło białe (90 % odblaskowości)
Diagramy i grafiki
Diagramy i grafiki
Wykres histerezy do pomiaru odległości / tryb pracy: FAST
diagram Wykres histerezy do pomiaru odległości / tryb pracy: FAST
1:Tło dowolne (6...90 % odblaskowości)
2:Tło białe (90 % odblaskowości)
Diagramy i grafiki
Diagramy i grafiki
diagram Diagramy i grafiki
1:jasny
2:ciemny
A:Punkt przełączania
B:Punkt zerowania
x:jasność obiektu ( refleksyjność obiektu )
y:min. różnica refleksyjności do pewnego wykrywania
Diagramy i grafiki
Diagramy i grafiki
krzywa histerezy dla refleksyjności obiektu
diagram krzywa histerezy dla refleksyjności obiektu

Inne dane

ParametrZakres ustawieńUstawienia fabryczne
SEL1Dist / ReflDist
OU1Hno, Hnc, Fno, Fnc.OFFHno
SP1 [mm]50...20001000
SP1 [%]6...90010
nSP1 [mm]50...2000900
FSP1 [cm]50...20001100
SF1 [mm]10...50050
bSP1 [%]6...90040
dSP1 [%]6...90030
SF1 [%]1...10010
dS1 [s]0…0,1…50
dr1 [s]0…0,1…50
SEL2Dist / ReflDist
OU2Hno, Hnc, Fno, Fnc, OFFHno
SP2 [mm]50…20002000
SP2 [%]6…9006
nSP2 [mm]50…20001800
FSP2 [mm]50…20002000
SF2 [mm]10…50050
bSP2 [%]6…90020
dSP2 [%]6…90010
SF2 [%]1…10010
dS2 [s]0…0,01...50
dr2 [s]0…0,01...50
dSO [s]0…0,01...50,1
diSOn / OFFOn
colrrEd; GrEn; r1ou; G1ou; r2ou; G2ou; r-12; G-ouG1ou
P-nPNP,NPNPNP
OPEr (operating mode)FINE,STD, FASTFINE
SEQauto; S1...S5auto
CMPT550 / 580 / 581 / 585 / 586 / 592 / 593 / 596 / 597 / 582 / 583550
powtarzalność: ± 3 σ
Tryb pracy: FINEPowtarzalność mierzonych wartości
Odległośćbiały (90% reemisji)czarny (6 % reemisji)
50...300± 2 mm± 3 mm
300...500± 2 mm± 3 mm
500...1000± 3 mm± 5 mm
1000...2000± 5 mm± 8 mm
Tryb pracy: STDPowtarzalność mierzonych wartości
50...300± 4 mm± 5 mm
300...500± 4 mm± 5 mm
500...1000± 4 mm± 5 mm
1000...2000± 8 mm± 15 mm
Tryb pracy: FASTPowtarzalność mierzonych wartości
50...300± 5 mm± 8 mm
300...500± 5 mm± 8 mm
500...1000± 5 mm± 19 mm
1000...2000± 10 mm-
Tryb pracy: FINE / STD / FASTPowtarzalność mierzonych wartości
współczynnik odbicia
6 %± 3 %
50 %± 5 %
90 %± 8 %
Wartości podane dla
Obce światło na obiekcie< 10 klx
stałe warunki otoczenia23 °C / 960 hPa
minimalny czas włączania w minutach15
