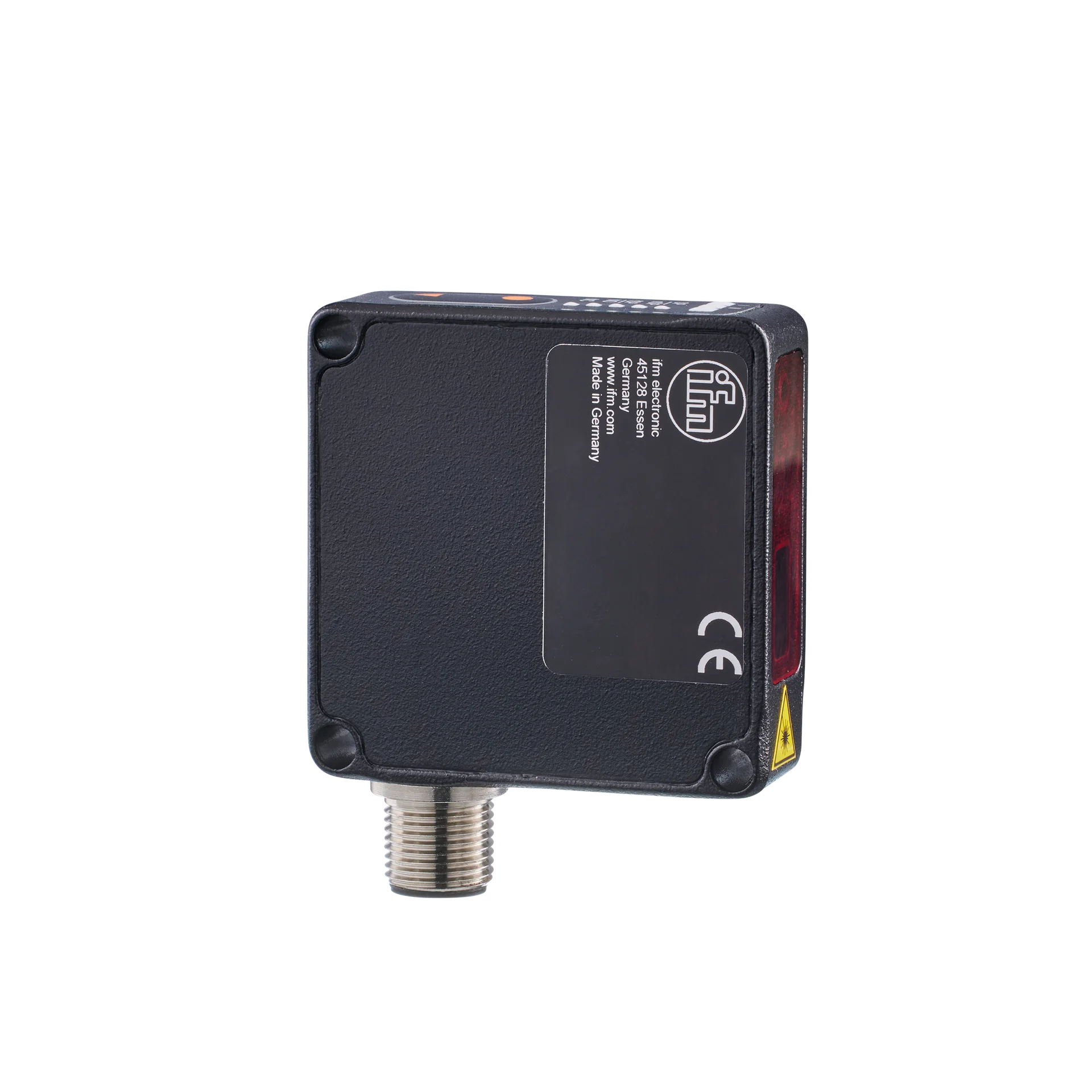

Dalmierz laserowy OMHLFCKG/IO-Link/US (OMH552) - IFM

SKU: OC-IFM013592 MPN: OMH552
Producent: IFM
Cena netto/szt. 2 685,60 zł
3 303,29 zł brutto/szt.
Dalmierz laserowy OMHLFCKG/IO-Link/US (OMH552) - IFM
2 685,60 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Dalmierz laserowy OMHLFCKG/IO-Link/US (OMH552) - IFM

  • Optyczny pomiar odległości w zakresie mikrometrowym
  • Dwa wyjścia przełączające
  • Odpowiedni do aplikacji o wysokiej częstotliwości
  • Trzy tryby pracy i wytrzymała, zwarta konstrukcja umożliwia szeroki zakres zastosowań
  • Wizualizacja odległości przez IO-Link
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Rodzaj światłaświatło czerwone
Klasa ochrony laserowej1
Obudowaprostopadłościan

Dane elektryczne

Napięcie zasilania[V]18...30 DC; (supply class 2 zgodnie z cULus)
Pobór prądu[mA]< 60
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]< 0,3
Rodzaj światłaświatło czerwone
Długość fali[nm]630
Typ. czas życia[h]50000

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 1; Liczba wyjść binarnych: 2

Wejścia

WejściaLaser włączony / wyłączony
Liczba wejść binarnych1

Wyjścia

Łączna liczba wyjść2
Wykonanie elektrycznePNP/NPN; (parametryzowalna)
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,2
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]200
Uwagi dotyczące częstotliwości przełączania[Hz]
standard
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Regulowany zasięgtak
Maks. średnica plamki światła[mm]1
Rozmiary plamki światlnej odnoszą się dodla maksymalnego zasięgu

Zakres pomiaru / nastaw

Zakres pomiarowy[m]0,05...0,2; (6...90% remisja)

Dokładność / odchylenie

Kompensacja temperaturytak
Powtarzalność[mm]0,1
Rozdzielczość[mm]0,05
UwagaWskazane wartości są osiągane po czasie rozgrzewania wynoszącym 20 minut.

Software / programowanie

Możliwości parametryzacjihistereza / okno / 2-punkty; Opóźnienie załączenia i wyłączenia; operacje włączania; funkcja uczenia; filtr; tryb światło-włącz/ciemno-włącz; wyłączenie lasera; Typ działania

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
ProfilMeasuring and Switching Sensor, 1 channel, Identification and Diagnosis, Sensor Control, Teach two value, Locator, ProductURI
SIO trybtak
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]3,2
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
wartość procesowa16
status urządzenia4
informacje o przełączaniu binarnym2
Funkcje IO-Link (acykliczne)nazwa przypisana do aplikacji; licznik godzin pracy
Obsługiwane DeviceID
Typ działaniaDeviceID
default1607
Uwaga
Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”

Warunki pracy

Temperatura otoczenia[°C]0...60
Temperatura składowania[°C]-10...65
OchronaIP 65; IP 67

Testy / dopuszczenia

EMC
EN 61000-4-2 ESD4 kV CD / sztuczne tworzywo
8 kV AD / metal
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-6 w. cz. przewodzone10 V
EN 61000-4-4 Burst2 kV
EN 55011klasa B
Odporność na wibracje
EN 60068-2-6 Fc(10-55) Hz Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz
Odporność na wstrząsy
EN 60068-2-27 Ea30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Klasa ochrony laserowej1
Uwagi dotyczące ochrony lasera
Uwaga:światło laserowe
klasa laserowa:1
EN/IEC 60825-1 2007
EN/IEC 60825-1 2014
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
MTTF[lata]572
Dopuszczenie UL
ZasilanieClass 2

Dane mechaniczne

Waga[g]127
Obudowaprostopadłościan

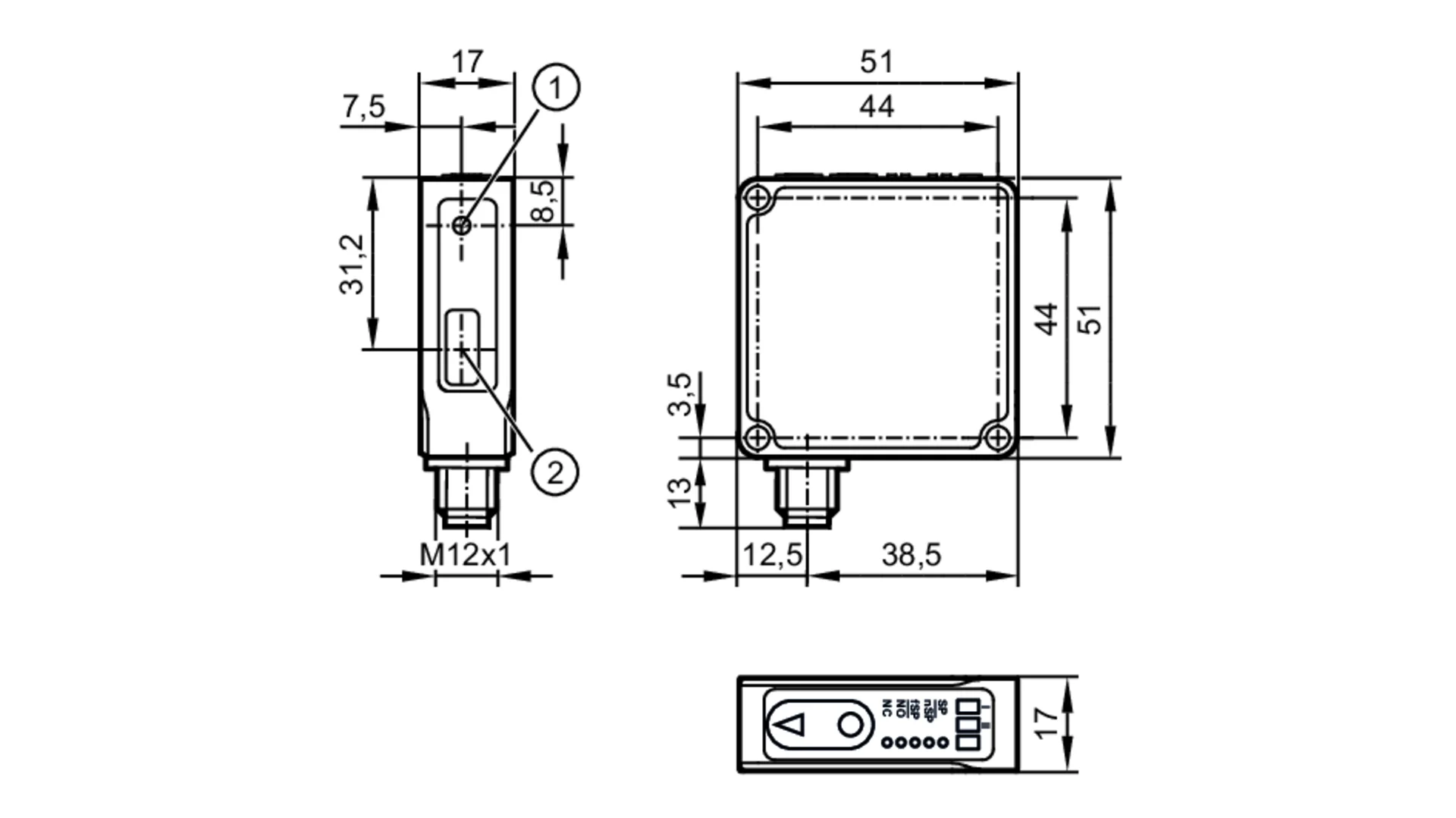

Wymiary[mm]51 x 51 x 17
Materiałobudowa: cynk odlewany ciśnieniowo; szybka przednia: sztuczne tworzywo
Moment dokręcający[Nm]5

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia2 LED, kolor żółty
napięcie zasilające1 LED, kolor zielony
Tryb pracy5 LED, biały
Funkcja uczeniatak

Uwagi

Uwagi
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A

Parametry techniczne - Dalmierz laserowy OMHLFCKG/IO-Link/US (OMH552) - IFM

Nr kat.
OC-IFM013592

Pliki do pobrania - Dalmierz laserowy OMHLFCKG/IO-Link/US (OMH552) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
