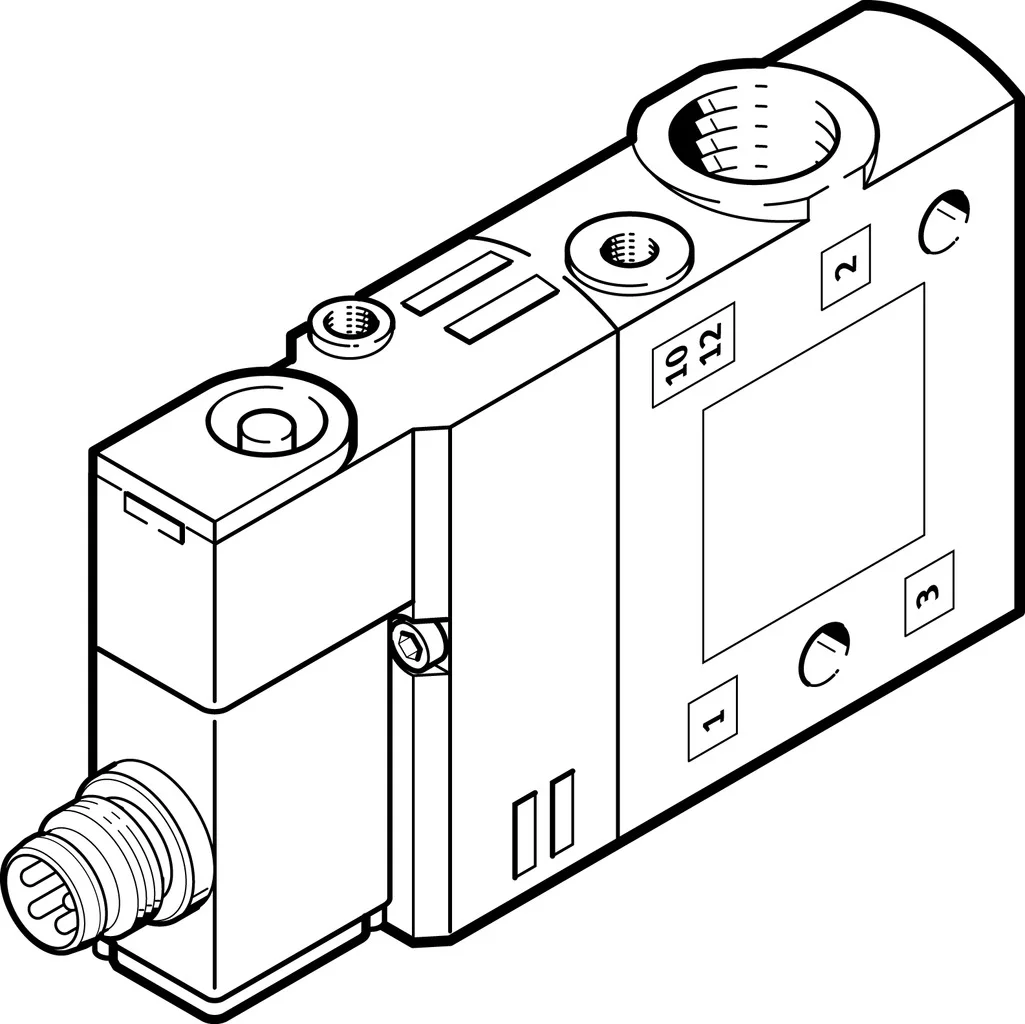

Elektrozawór CPE14-M1CH-3GL-1/8 (550247) serii CPE14 - Festo
SKU: OT-FESTO027461
MPN: CPE14-M1CH-3GL-1/8
Producent:
Festo
Cena netto/szt.
658,22 zł
809,61 zł
brutto/szt.
Opis produktu - Elektrozawór CPE14-M1CH-3GL-1/8 (550247) serii CPE14 - Festo
Minimalna szerokość montażowa, niski pobór energii elektrycznej i najwyższe wartości przepływu: elektrozawór CPE.
- Uniwersalny zawór pojedynczy
- Duży przepływ w porównaniu z wielkością zaworu
Dane techniczne
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 14 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 900 l/min |
| Pneumatyczne przyłącze robocze | G1/8 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.25 MPa |
| Ciśnienie robocze | 2.5 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna pneumatyczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Klasyfikacja morska | patrz certyfikat |
| Jednostka certyfikująca | DNV-TAA000032X |
| Stopień ochrony | IP65 |
| Średnica nominalna | 6 mm |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą przy zastosowaniu osprzętu |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991655 |
| Identyfikacja pozycji zaworowej | Uchwyty na tabliczki |
| Pokrycie | przekrycie dodatnie |
| Czas wyłączania | 27 ms |
| Czas włączania | 16 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 1200 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 900 µs |
| Parametry cewki | 24 V DC: 1,28 W |
| Dopuszczalne wahania napięcia | -15% / +10% |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -5 degC |
| Temperatura otoczenia | -5 degC |
| Maks. moment dokręcenia wtyczki | 0.4 Nm |
| Waga produktu | 60 g |
| Przyłącze elektryczne | 4-pin |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze odpowietrzania pilota 82 | M3 |
| Przyłącze zasilania pilotów 12 | M3 |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór CPE14-M1CH-3GL-1/8 (550247) serii CPE14 - Festo
Zasilanie pneum. pilotów
Wewnętrzne
Wielkość nominalna
6 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna pneumatyczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/8
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 3
G1/8
Szerokość zabudowy
14 mm
Pomocnicze ręczne uruchamianie
Przy pomocy osprzętu, z blokadą, Przez przyciśnięcie
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Przekrycie
Positive overlap
Czas przełączania przy wyłączaniu
27 ms
Czas przełączania przy włączaniu
16 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
1 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
900 µs
Przyłącze odpowietrzenia pilota 82
M3
Przyłącze zasilania pilota 12
M3
Charakterystyka cewki
24 V DC: 1,28 W
Identyfikacja zaworu
Uchwyt etykiety opisowej
Maks. moment dokręc. dla wtyczki
0.4 Nm
Czas pracy ciągłej
100 %
Ciśnienie robocze
2.5 ... 8 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, IP67, Z gniazdem wtykowym, Zgodnie z IEC 60529
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
4-pin, M8x1
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
3/2 zamknięty, monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Klasyfikacja morska
patrz certyfikat
Normalny przepływ nominalny
900 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.25 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
60 g
Dopuszczalne wahania napięcia
-15 % / +10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Nr kat.
OT-FESTO027461
Pliki do pobrania - Elektrozawór CPE14-M1CH-3GL-1/8 (550247) serii CPE14 - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
