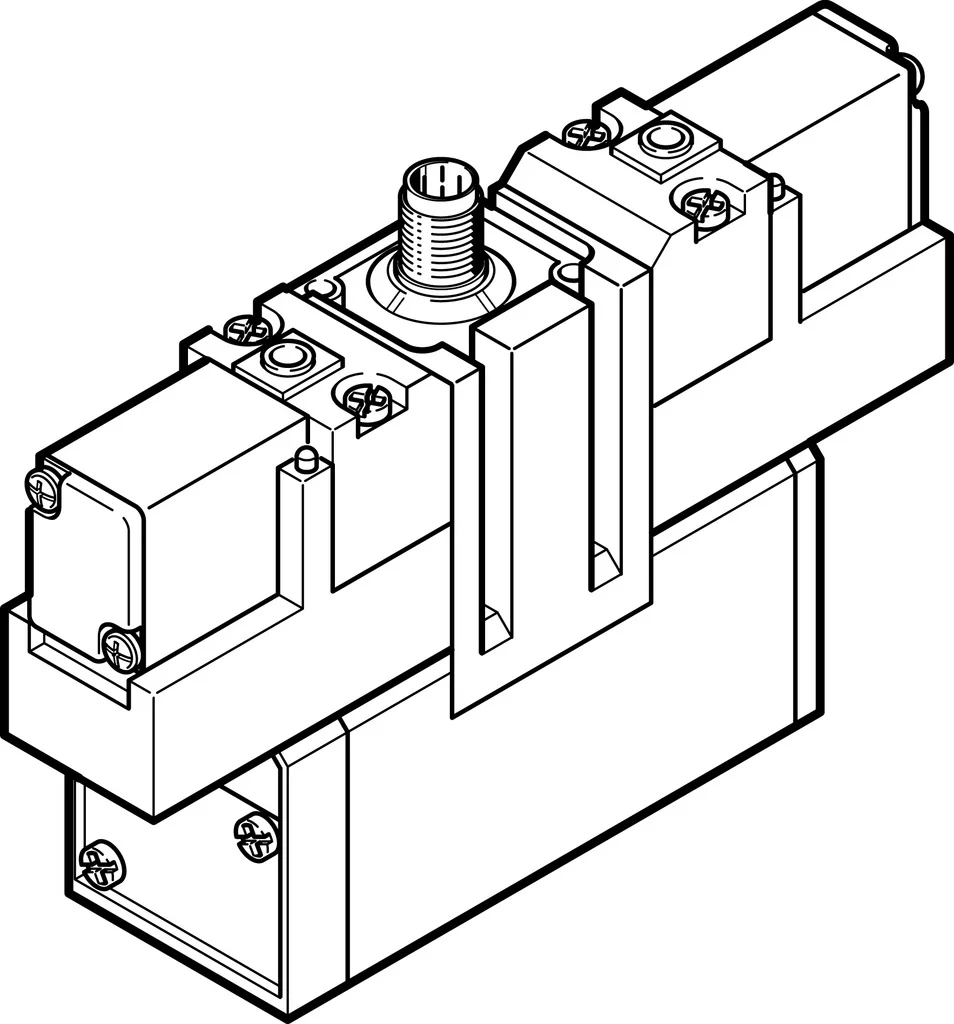

Elektrozawór JMEBDH-5/2-D-3-ZSR-C (184510) serii JMEBDH - Festo
SKU: OT-FESTO009329
MPN: JMEBDH-5/2-D-3-ZSR-C
Producent:
Festo
Cena netto/szt.
1 852,11 zł
2 278,10 zł
brutto/szt.
Opis produktu - Elektrozawór JMEBDH-5/2-D-3-ZSR-C (184510) serii JMEBDH - Festo
Uruchamiane elektrycznie zawory znormalizowane wg ISO 5599-1.
- Zgodne z normą ISO 5599-1
- Mocna metalowa obudowa
- Montaż blokowy z możliwością mieszania wielkości zaworów, ISO 1, 2 i 3
- Duża różnorodność przyłączy elektrycznych
- Szerokie możliwości montażu pionowego: płyta regulatora ciśnienia, dławika, odcinająca ciśnienie pionowe i inne
- Dostępne również jako wyspa zaworowa
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny z dominacją |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 65 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 4500 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa wielkość 3 wg ISO 5599-1 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Stopień ochrony | IP65 |
| Średnica nominalna | 14.5 mm |
| Szerokość modułu | 71 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 5599-1 |
| Pomocnicze sterowanie ręczne | bez blokady |
| Kod ISO | 355 |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991059 |
| Czas przełączania | 20 ms |
| Parametry cewki | 24 V DC: 2,5 W |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 1080 g |
| Przyłącze elektryczne | M12X1 |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze odpowietrzania pilota 82 | nie przewodowe |
| Przyłącze odpowietrzania pilota 84 | nie przewodowe |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa wielkość 3 wg ISO 5599-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa wielkość 3 wg ISO 5599-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 3 wg ISO 5599-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1 |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór JMEBDH-5/2-D-3-ZSR-C (184510) serii JMEBDH - Festo
Funkcja odpowietrzenia
Możliwość dławienia
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1
Szerokość zabudowy
65 mm
Sposób uruchomienia
Elektryczny
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Przyłącze odpowietrzenia pilota 82
Nieprzewodowe
Charakterystyka cewki
24 V DC: 2,5 W
Przyłącze odpowietrzenia pilota 84
Nieprzewodowe
Czas przełączania powrotnego
20 ms
Raster
71 mm
Kod ISO
355
Funkcja zaworu
5/2 bistabilny z dominacją
Ciśnienie robocze
2 ... 10 bar
Temperatura otoczenia
-10 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65
Temperatura medium
-10 ... 50 °C
Przyłącze elektryczne
M12x1, Wtyczka centralna, Konstrukcja okrągła
Materiał obudowy
Aluminium-odlew ciśnieniowy
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
4 500 l/min
Pozycja zabudowy
Dowolna
Zgodność z normą
ISO 5599-1
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
1 080 g
Wielkość nominalna
14.5 mm
Nr kat.
OT-FESTO009329
Pliki do pobrania - Elektrozawór JMEBDH-5/2-D-3-ZSR-C (184510) serii JMEBDH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
