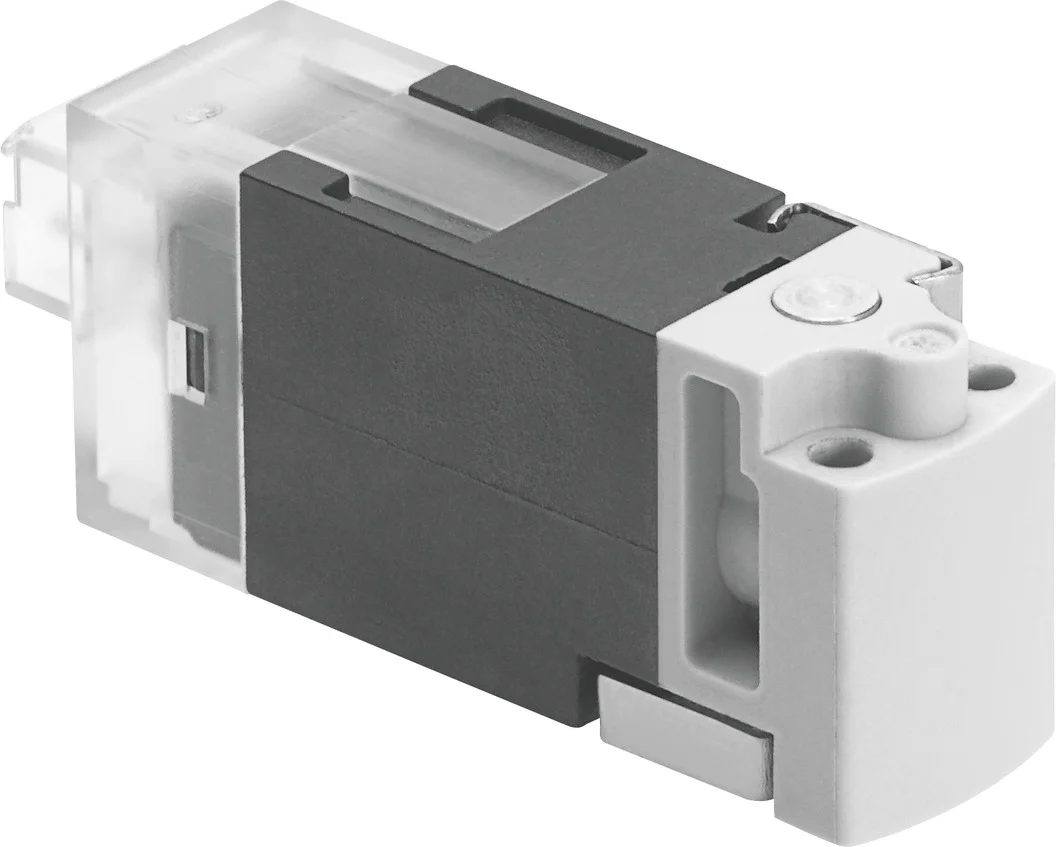

Elektrozawór MHA1-M1LCH-2/2G-1.5-HC (557864) serii MHA1 - Festo
SKU: OT-FESTO028171
MPN: MHA1-M1LCH-2/2G-1.5-HC
Producent:
Festo
Cena netto/szt.
218,81 zł
269,14 zł
brutto/szt.
Opis produktu - Elektrozawór MHA1-M1LCH-2/2G-1.5-HC (557864) serii MHA1 - Festo
Małe, szybkie i wszechstronne oraz trwałe: Dzięki kompaktowemu, miniaturowemu zaworowi można uruchamiać wiele ściśle upakowanych kanałów lub siłowników. Opcjonalnie: Kompaktowy moduł elektroniczny z redukcją prądu podtrzymania.
- Bezpośrednio sterowany zawór gniazdowy
- Zawór mini: raster 10 mm
- Czasy przełączania do 4 ms
- Zawór sub-base
- Blok dla 2 ... 10 zaworów
- Zastosowanie jako zawór pilotowy
- Dopuszczenie UL; te same przyłącza i kable, co w przypadku VUVG
Dane techniczne
| Funkcja zaworu | 2/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 10 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 30 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0 bar |
| Konstrukcja | Zawór gniazdowy ze sprężyną powrotną |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP40 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Średnica nominalna | 1.5 mm |
| Szerokość modułu | 10 mm |
| Funkcja odpowietrzenia | bez dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | bez blokady |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991398 |
| Wskaźnik stanu sygnału | LED |
| Ciśnienie robocze, rewersyjne | -0.95 bar |
| Praca na podciśnieniu | tak |
| Przepływ normalny (znormalizowany zgodnie z DIN 1343) | 30 l/min |
| Maks. częstotliwość przełączania | 10 Hz |
| Czas wyłączania | 6 ms |
| Czas włączania | 6 ms |
| Czas pracy ciągłej | 100% |
| Parametry cewki | 24 V DC: faza niskoprądowa 0,7 W, faza wysokoprądowa 3,0 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura przechowywania | -20 degC |
| Temperatura medium | -5 degC |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 10 g |
| Maks. długość kabla | 30 m |
| Przyłącze elektryczne | Wtyczka KMH |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 11 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | FPM |
| Materiał obudowy | Wzmocniony poliamid |
| Materiał śrub | Stal |
Parametry techniczne - Elektrozawór MHA1-M1LCH-2/2G-1.5-HC (557864) serii MHA1 - Festo
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
1.5 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa
Przyłącze pneumatyczne 2
Płyta przyłączeniowa
Szerokość zabudowy
10 mm
Funkcja odpowietrzenia
Bez możliwości dławienia
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Czas przełączania przy wyłączaniu
6 ms
Czas przełączania przy włączaniu
6 ms
Charakterystyka cewki
24 V DC: Faza niskiego prądu 0,7 W, faza wysokiego prądu 3 W
Wyświetlanie stanu sygnału
LED
Raster
10 mm
Odpowiedni do podciśnienia
Tak
Maksymalna częstotliwość przełączania
10 Hz
Przyłącze pneumatyczne 11
Płyta przyłączeniowa
Ciśnienie robocze, rewersyjne
-0.95 ... 0 bar
Przepływ normalny
30 l/min
Normalny przepływ nominalny
30 l/min
Ciśnienie robocze
0 ... 1.5 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
FPM, HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP40
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
Wtyczka KMH
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Wzmocnione PA, Wzmocniony PPS
Funkcja zaworu
2/2 zamknięty, monostabilny
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał śrub
Stal
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór gniazdowy ze sprężyną powrotną
Waga produktu
10 g
Temperatura przechowywania
-20 ... 60 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Dopuszczalne wahania napięcia
+/- 10 %
Maks. długość kabla
30 m
Nr kat.
OT-FESTO028171
Pliki do pobrania - Elektrozawór MHA1-M1LCH-2/2G-1.5-HC (557864) serii MHA1 - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
