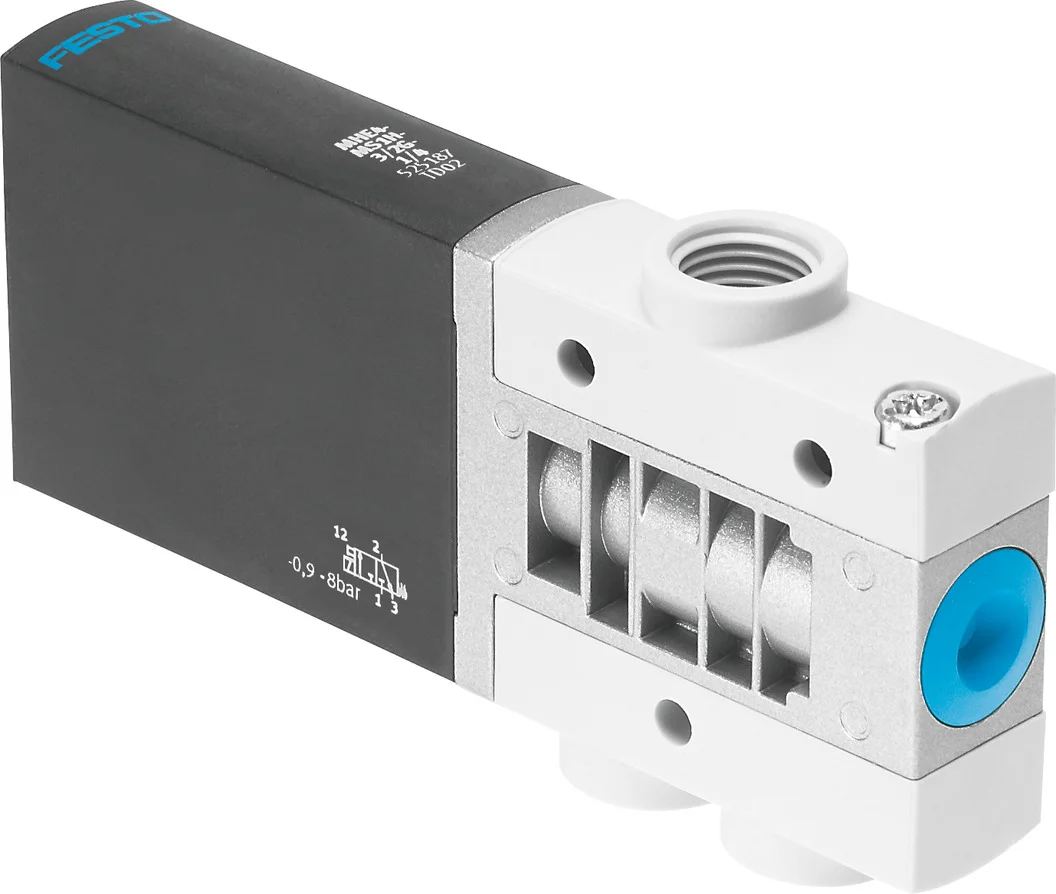

Elektrozawór MHE4-MS1H-3/2O-1/4 (525207) serii MHE4 - Festo
Festo

Elektrozawór MHE4-MS1H-3/2O-1/4 (525207) serii MHE4 - Festo

SKU: OT-FESTO012628 MPN: MHE4-MS1H-3/2O-1/4
Producent: Festo
Cena netto/szt. 629,40 zł
774,16 zł brutto/szt.
Elektrozawór MHE4-MS1H-3/2O-1/4 (525207) serii MHE4 - Festo
629,40 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór MHE4-MS1H-3/2O-1/4 (525207) serii MHE4 - Festo

Zawory o krótkim czasie przełączania dla wyższych wartości przepływu.

  • Bezpośrednio sterowany zawór gniazdowy
  • Zawór szybkoprzełączający: czasy przełączania do 2 ms
  • Montaż bezpośredni, pojedyncza płyta przyłączeniowa, montaż blokowy
  • Blok dla 2 ... 10 zaworów

Dane techniczne

Funkcja zaworu3/2 otwarty, monostabilny
Sposób uruchamianiaelektrycznie
Szerokość zabudowy18 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)400 l/min
Pneumatyczne przyłącze roboczeG1/4
Napięcie robocze24V DC
Ciśnienie robocze-0.09 MPa
Ciśnienie robocze-0.9 bar
Ciśnienie robocze-13.05 psi
Konstrukcjazawór gniazdowy odciążony ciśnieniowo
Sposób powrotusprężyna mechaniczna
Stopień ochronyIP65
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Średnica nominalna4 mm
Szerokość modułu24 mm
Wskazówka dotycząca szerokości modułuMinimalna odległość między zaworami wynosi 6 mm
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznebez blokady
Rodzaj sterowaniabezpośrednie
Kierunek przepływuRewersyjny z ograniczeniami
Symbol00991322
Pokryciepokrycie ujemne
Ochrona przed zmianą polaryzacjibipolarny
Dodatkowe funkcjeEliminowanie iskrzenia
Ciśnienie robocze, rewersyjne-0.09 MPa
Ciśnienie robocze, rewersyjne-0.9 bar
Ciśnienie robocze, rewersyjne-13.05 psi
Maks. częstotliwość przełączania210 Hz
Czas wyłączania3.5 ms
Czas włączania3.5 ms
Tolerancja czasu wyłączania+10%/-40%
Tolerancja czasu włączania+10%/-30%
Zmienność czasu przełączania od 1 Hz wzwyż0.3 ms
Czas pracy ciągłej100%
Parametry cewki24 V DC: faza niskoprądowa 2,125 W, faza wysokoprądowa 8,5 W
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Klasa CleanroomKlasa 6 wg ISO 14644-1
Temperatura medium-5 degC
Temperatura otoczenia-5 degC
Waga produktu270 g
Przyłącze elektryczne2-pin
Typ mocowaniaPrzy pomocy otworów przelotowych
Przyłącze pneumatyczne 11G1/4
Przyłącze pneumatyczne 2G1/4
Przyłącze pneumatyczne 33G1/4
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńHNBR
Materiał obudowyCynkowy odlew ciśnieniowy, powlekany
Materiał śrubStal, ocynkowana

Parametry techniczne - Elektrozawór MHE4-MS1H-3/2O-1/4 (525207) serii MHE4 - Festo

Przekrycie
Underlap
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
4 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Odwracalny z ograniczeniem
Przyłącze pneumatyczne 2
G1/4
Szerokość zabudowy
18 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Dodatkowe funkcje
Gaszenie iskier, Redukcja prądu podtrzymania, Obwód ochronny
Czas przełączania przy wyłączaniu
3.5 ms
Czas przełączania przy włączaniu
3.5 ms
Charakterystyka cewki
24 V DC: Faza niskiego prądu 2,125 W, faza wysokiego prądu 8,5 W
Raster
24 mm
Maksymalna częstotliwość przełączania
210 Hz
Przyłącze pneumatyczne 11
G1/4
Przyłącze pneumatyczne 33
G1/4
Ciśnienie robocze, rewersyjne
0.09 ... 0.1 MPa, 0.9 ... 1 bar, 13.05 ... 14.5 psi
Uwaga odnośnie rozstawu
Minimalna odległość między zaworami wynosi 6 mm
Tolerancja czasu Wył.
+10 %/-40 %
Tolerancja czasu Włącz.
+10%/-30%
Pomiar czasu przełączania przy 1 Hz i powyżej
0.3 ms
Znak KC
KC-EMV
Ciśnienie robocze
-0.9 ... 8 bar
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65
Temperatura medium
-5 ... 60 °C
Przyłącze elektryczne
2-pin, Wtyczka
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Odlew ciśnieniowy cynkowy, Powłoka ochronna
Funkcja zaworu
3/2 otwarty, monostabilny
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
400 l/min
Zabezpieczenie przed odwrotną polaryzacją
bipolarny
Materiał śrub
Stal, Ocynkowana
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
zawór gniazdowy odciążony ciśnieniowo
Waga produktu
270 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Dopuszczalne wahania napięcia
+/- 10 %
Nr kat.
OT-FESTO012628

Pliki do pobrania - Elektrozawór MHE4-MS1H-3/2O-1/4 (525207) serii MHE4 - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
