Cena netto/szt.
254,32 zł
312,81 zł
brutto/szt.

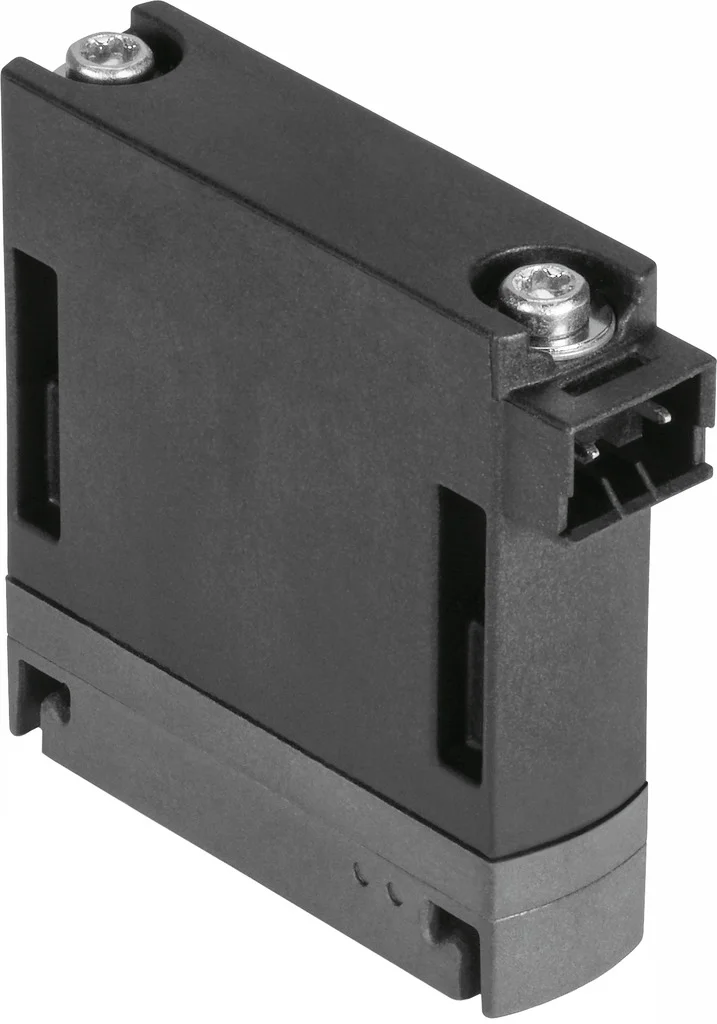

Opis produktu - Elektrozawór MHJ9-LF (572078) serii MHJ9 - Festo
Zawór o krótkim czasie przełączania dla wyższych wartości przepływu.
- Bezpośrednio sterowany zawór gniazdowy
- Identyczne zawory podstawowe do montażu bezpośredniego lub na płycie przyłączeniowej
- Pojedynczy zawór ze zintegrowanym złączem wtykowym
- Częstotliwości przełączania do 1000 Hz
- Bardzo dobra powtarzalność
- MHJ9: Zespół zaworów z pojedynczymi wyjściami lub z wylotem dla dyszy powietrznej
- MHJ9: Podłączenie elektryczne za pomocą kabla przyłączeniowego MHJ9-KMH z wbudowaną elektroniką sterującą
- MHJ10: Zespół zaworów z pojedynczymi wyjściami
- MHJ10: Przyłącze elektryczne w postaci kabla zintegrowanego z zaworem, elektronika sterująca wbudowana w zawór
Dane techniczne
| Funkcja zaworu | 2/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 9 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 50 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.05 MPa |
| Ciśnienie robocze | 0.5 bar |
| Ciśnienie robocze | 7.25 psi |
| Konstrukcja | Zawór gniazdowy bez sprężyny powrotnej |
| Sposób powrotu | sprężyna pneumatyczna |
| Stopień ochrony | IP40 |
| Szerokość modułu | 9.5 mm |
| Informacja o eksploatacji | Nie eksploatować bez przepływu. |
| Sposób uszczelnienia | twardy |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00992259 |
| Wartość b | 0.5 |
| Wartość C | 0.2 l/sbar |
| Maks. częstotliwość przełączania | 500 Hz |
| Czas włączania przy 0,4 MPa (4 bar, 58 psi) i 24 V w stanie nowym | 0.7 ms |
| Czas wyłączania przy 0,4 MPa (4 bar, 58 psi) i 24 V w stanie nowym | 0.9 ms |
| Czas włączania przy 0,4 MPa (4 bar, 58 psi) i 48 V w stanie nowym | 0.6 ms |
| Czas wyłączania przy 0,4 MPa (4 bar, 58 psi) i 48 V w stanie nowym | 0.8 ms |
| Czas włączania przy 0,4 MPa (4 bar, 58 psi) i 12 V w stanie nowym | 1 ms |
| Czas wyłączania przy 0,4 MPa (4 bar, 58 psi) i 12 V w stanie nowym | 0.9 ms |
| Czas włączania przy 0,05 MPa (0,5 bar, 7,25 psi) i 24 V w stanie nowym | 0.7 ms |
| Czas wyłączania przy 0,05 MPa (0,5 bar, 7,25 psi) i 24 V w stanie nowym | 0.9 ms |
| Czas włączania przy 0,6 MPa (6 bar, 87 psi) i 24 V w stanie nowym | 0.75 ms |
| Czas wyłączania przy 0,6 MPa (6 bar, 87 psi) i 24 V w stanie nowym | 0.9 ms |
| Czas włączania przy 0,8 MPa (8 bar, 116 psi) i 24 V w stanie nowym | 0.8 ms |
| Czas wyłączania przy 0,8 MPa (8 bar, 116 psi) i 24 V w stanie nowym | 0.9 ms |
| Tolerancja czasu wyłączania | +15%/-25% |
| Tolerancja czasu włączania | +/-15% |
| Zakres napięcia roboczego DC | 12 V |
| Czas pracy ciągłej | 100% |
| Uwaga dotycząca napięcia roboczego | Użytkowanie tylko z kablem MHJ9-KMH-... |
| Rezystancja cewki | 2.5 Ohm |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Ograniczona temperatura otoczenia i mediów | w zależności od częstotliwości przełączania (patrz diagram) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura przechowywania | -20 degC |
| Dopuszczalna temperatura powierzchni magnesu | 120 degC |
| Temperatura medium | -5 degC |
| Temperatura otoczenia | -5 degC |
| Maks. moment dokręcenia, mocowanie zaworu | 0.28 Nm |
| Waga produktu | 25 g |
| Przyłącze elektryczne | 2-pin |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Wzmocniony poliamid |
| Materiał śrub | Stal |
Parametry techniczne - Elektrozawór MHJ9-LF (572078) serii MHJ9 - Festo
Czas włączenia przy 0,4 MPa (4 bar, 58 psi) i napięciu 24 V w stanie nowym
0.7 ms
Przyłącze pneumatyczne 1
Płyta przyłączeniowa
Przyłącze pneumatyczne 2
Płyta przyłączeniowa
Wartość-b
0.5
Wartość-C
0.2 l/sbar
Szerokość zabudowy
9 mm
Pomocnicze ręczne uruchamianie
Brak
Maks. moment dokręcający, montaż zaworu
0.28 Nm
Raster
9.5 mm
Ograniczenie temperatury otoczenia i medium
W zależności od częstotliwości przełączania
Maksymalna częstotliwość przełączania
500 Hz
Tolerancja czasu Wył.
+15 %/-25 %
Tolerancja czasu Włącz.
+/-15 %
Uwaga odnośnie pracy
nie pracować bez przepływu, Przy montażu blokowym przepływem, maks. temperatura otoczenia 45 °C.
Kierunek przepływu
Jednokierunkowy
Czas wyłączenia przy 0,4 MPa (4 bar, 58 psi) i napięciu 24 V w stanie nowym
0.9 ms
Czas włączenia przy 0,4 MPa (4 bar, 58 psi) i napięciu 48 V w stanie nowym
0.6 ms
Czas wyłączenia przy 0,4 MPa (4 bar, 58 psi) i napięciu 48 V w stanie nowym
0.8 ms
Czas włączenia przy 0,4 MPa (4 bar, 58 psi) i napięciu 12 V w stanie nowym
1 ms
Czas wyłączenia przy 0,4 MPa (4 bar, 58 psi) i napięciu 12 V w stanie nowym
0.9 ms
Czas włączenia przy 0,05 MPa (0,5 bar, 7,25 psi) i napięciu 24 V w stanie nowym
0.7 ms
Czas wyłączenia przy 0,05 MPa (0,5 bar, 7,25 psi) i napięciu 24 V w stanie nowym
0.9 ms
Uwaga dot. napięcia roboczego
Tylko z kablem MHJ9-KMH-…
Rezystancja cewki
2.5 Ohm
Maks. dopuszczalna temperatura powierzchni cewki
120 °C
Czas włączenia przy 0,8 MPa (8 bar, 116 psi) i napięciu 24 V w stanie nowym
0.8 ms
Czas wyłączenia przy 0,8 MPa (8 bar, 116 psi) i napięciu 24 V w stanie nowym
0.9 ms
Materiał śrub
Stal
Ciśnienie robocze
0.5 ... 8 bar
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
HNBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP40
Temperatura medium
-5 ... 60 °C
Przyłącze elektryczne
2-pin, Wtyczka KMH
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
Funkcja zaworu
2/2 zamknięty, monostabilny
Czas pracy ciągłej
100 %
Normalny przepływ nominalny
50 l/min
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.05 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór gniazdowy bez sprężyny powrotnej
Waga produktu
25 g
Temperatura przechowywania
-20 ... 50 °C
Zakres napięcia roboczego DC
12 ... 53 V
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Twardy
Sposób kasowania
Sprężyna pneumatyczna
Rodzaj sterowania
Bezpośredni
Nr kat.
OT-FESTO034961
Pliki do pobrania - Elektrozawór MHJ9-LF (572078) serii MHJ9 - Festo
- D15000100144193.PDF Pobierz
- 572078datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
