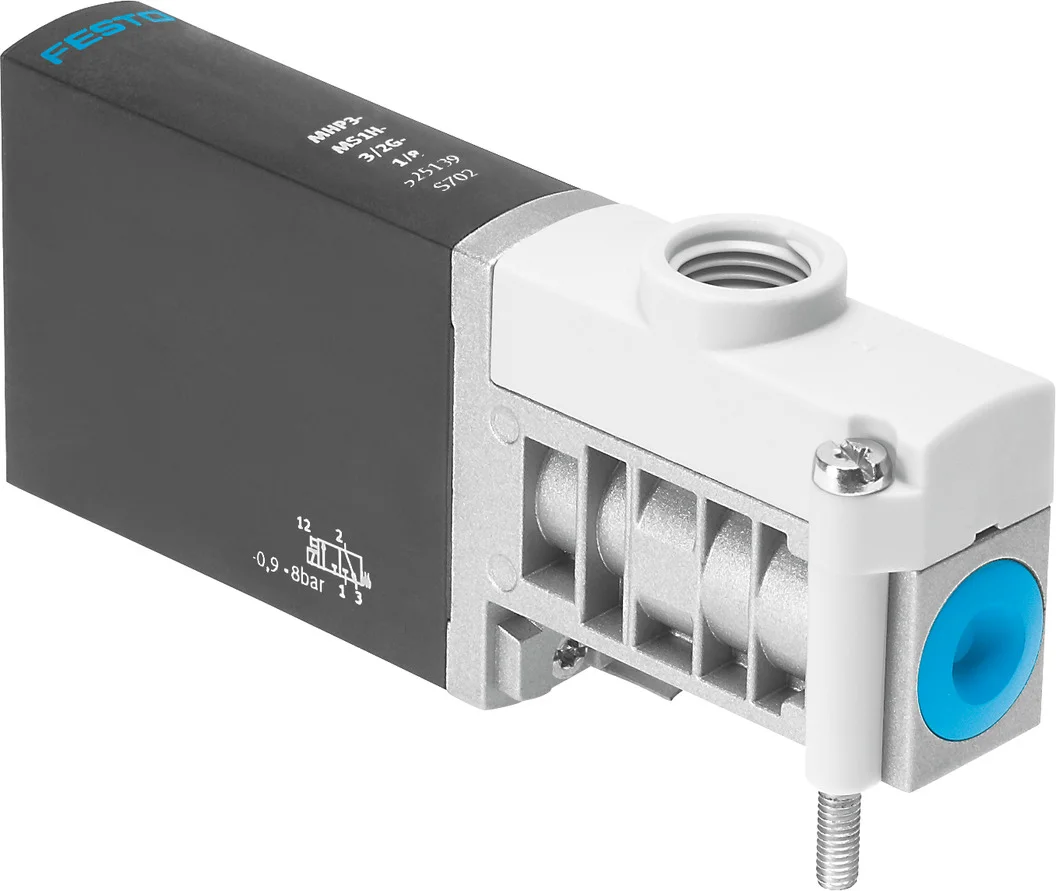

Elektrozawór MHP3-MS1H-3/2O-1/8 (525159) serii MHP3 - Festo
SKU: OT-FESTO012755
MPN: MHP3-MS1H-3/2O-1/8
Producent:
Festo
Cena netto/szt.
552,62 zł
679,72 zł
brutto/szt.
Opis produktu - Elektrozawór MHP3-MS1H-3/2O-1/8 (525159) serii MHP3 - Festo
Zawory o krótkim czasie przełączania dla wyższych wartości przepływu.
- Bezpośrednio sterowany zawór gniazdowy
- Zawór szybkoprzełączający: czasy przełączania do 2 ms
- Montaż bezpośredni, pojedyncza płyta przyłączeniowa, montaż blokowy
- Blok dla 2 ... 10 zaworów
Dane techniczne
| Funkcja zaworu | 3/2 otwarty, monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 14 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 200 l/min |
| Pneumatyczne przyłącze robocze | G1/8 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Ciśnienie robocze | -13.05 psi |
| Konstrukcja | zawór gniazdowy odciążony ciśnieniowo |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP65 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Średnica nominalna | 3 mm |
| Szerokość modułu | 19 mm |
| Wskazówka dotycząca szerokości modułu | Minimalna odległość między zaworami wynosi 5 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | bez blokady |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | Rewersyjny z ograniczeniami |
| Symbol | 00991322 |
| Pokrycie | pokrycie ujemne |
| Ochrona przed zmianą polaryzacji | bipolarny |
| Dodatkowe funkcje | Eliminowanie iskrzenia |
| Ciśnienie robocze, rewersyjne | -0.09 MPa |
| Ciśnienie robocze, rewersyjne | -0.9 bar |
| Ciśnienie robocze, rewersyjne | -13.05 psi |
| Maks. częstotliwość przełączania | 280 Hz |
| Czas wyłączania | 2.8 ms |
| Czas włączania | 2.3 ms |
| Tolerancja czasu wyłączania | +10%/-50% |
| Tolerancja czasu włączania | +10%/-30% |
| Zmienność czasu przełączania od 1 Hz wzwyż | 0.2 ms |
| Czas pracy ciągłej | 100% |
| Parametry cewki | 24 V DC: faza niskoprądowa 1,6 W, faza wysokoprądowa 6,5 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Ograniczona temperatura otoczenia i mediów | w zależności od częstotliwości przełączania (patrz diagram) |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura medium | -5 degC |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 120 g |
| Przyłącze elektryczne | 2-pin |
| Typ mocowania | na listwie PR |
| Przyłącze pneumatyczne 11 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 33 | Płyta przyłączeniowa |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Cynkowy odlew ciśnieniowy, powlekany |
| Materiał śrub | Stal, ocynkowana |
Parametry techniczne - Elektrozawór MHP3-MS1H-3/2O-1/8 (525159) serii MHP3 - Festo
Czas przełączania przy wyłączaniu
2.8 ms
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
3 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Odwracalny z ograniczeniem
Przyłącze pneumatyczne 2
G1/8
Szerokość zabudowy
14 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Przekrycie
Underlap
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Czas przełączania przy włączaniu
2.3 ms
Charakterystyka cewki
24 V DC: Faza niskiego prądu 1,6 W, faza wysokiego prądu 6,5 W
Raster
19 mm
Ograniczenie temperatury otoczenia i medium
W zależności od częstotliwości przełączania
Maksymalna częstotliwość przełączania
280 Hz
Przyłącze pneumatyczne 11
Płyta przyłączeniowa
Przyłącze pneumatyczne 33
Płyta przyłączeniowa
Ciśnienie robocze, rewersyjne
-0.09 ... 0.1 MPa, -0.9 ... 1 bar, -13.05 ... 14.5 psi
Uwaga odnośnie rozstawu
Minimalna odległość między zaworami wynosi 5 mm
Tolerancja czasu Wył.
+10 %/-50 %
Tolerancja czasu Włącz.
+10%/-30%
Pomiar czasu przełączania przy 1 Hz i powyżej
0.2 ms
Znak KC
KC-EMV
Ciśnienie robocze
-0.9 ... 8 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na listwie PR
Stopień ochrony
IP65
Temperatura medium
-5 ... 40 °C
Przyłącze elektryczne
2-pin, Wtyczka
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Odlew ciśnieniowy cynkowy, Powłoka ochronna
Funkcja zaworu
3/2 otwarty, monostabilny
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
200 l/min
Zabezpieczenie przed odwrotną polaryzacją
bipolarny
Materiał śrub
Stal, Ocynkowana
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
zawór gniazdowy odciążony ciśnieniowo
Waga produktu
120 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Dopuszczalne wahania napięcia
+/- 10 %
Dodatkowe funkcje
Gaszenie iskier, Redukcja prądu podtrzymania, Obwód ochronny
Nr kat.
OT-FESTO012755
Pliki do pobrania - Elektrozawór MHP3-MS1H-3/2O-1/8 (525159) serii MHP3 - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
