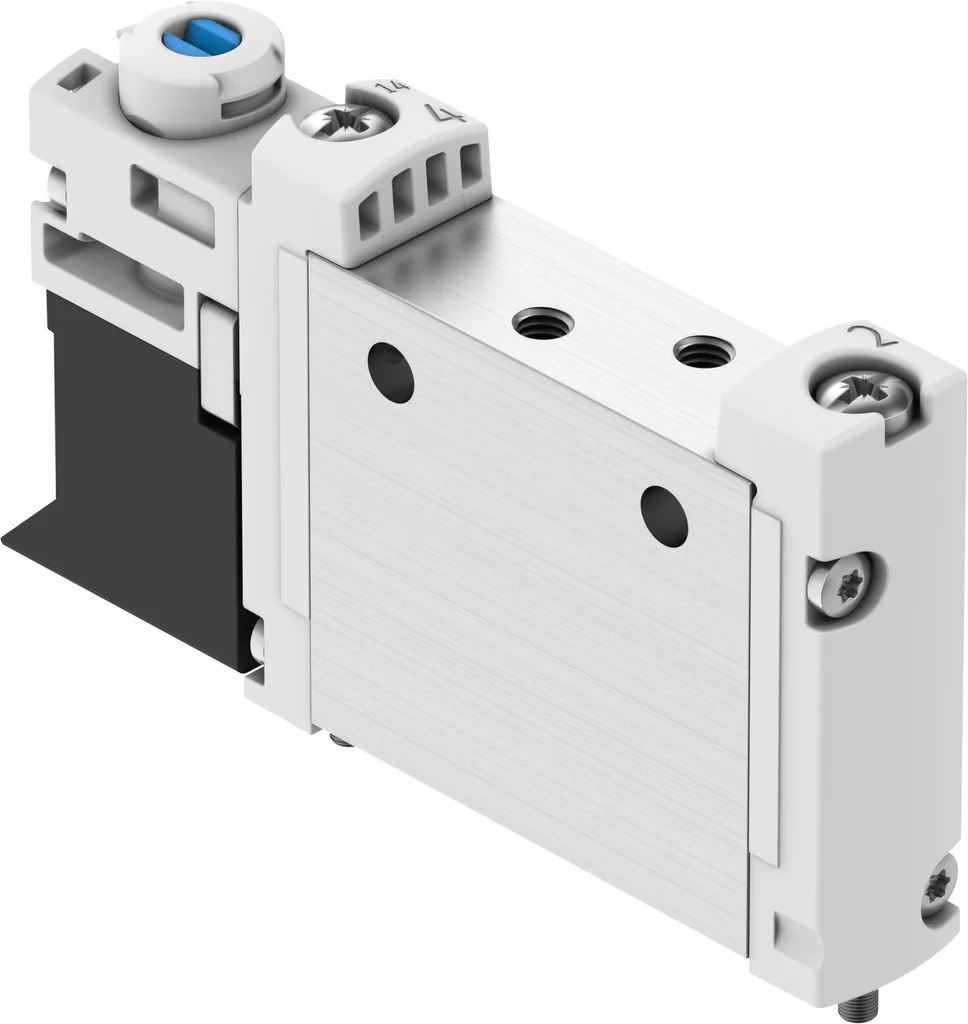

Elektrozawór VUVG-L10A-M52-RT-M3-1P3 (566437) serii VUVG - Festo
SKU: OT-FESTO036762
MPN: VUVG-L10A-M52-RT-M3-1P3
Producent:
Festo
Cena netto/szt.
313,29 zł
385,35 zł
brutto/szt.
Opis produktu - Elektrozawór VUVG-L10A-M52-RT-M3-1P3 (566437) serii VUVG - Festo
Ten uniwersalny zawór został na nowo zaprojektowany i oferuje teraz wyjątkowe połączenie dużych przepływów i kompaktowej konstrukcji. Cały asortyment VUVG, jako pojedynczy zawór lub wyspa zaworowa, został zaprojektowany tak, aby spełnić wszystkie Państwa wymagania.
- Kompaktowy, uniwersalny zawór
- Podłączenie przy pomocy elektrycznej płyty przyłączeniowej (E-Box)
- Duży przepływ w porównaniu z wielkością zaworu
- Zawory in-line stosowane pojedynczo lub w blokach
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 10 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 100 l/min |
| Pneumatyczne przyłącze robocze | M3 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.25 MPa |
| Ciśnienie robocze | 2.5 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | RCM Mark |
| Stopień ochrony | IP40 |
| Średnica nominalna | 2 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Symbol | 00992233 |
| Pokrycie | przekrycie dodatnie |
| Ciśnienie pilota | 0.25 MPa |
| Ciśnienie pilota | 2.5 bar |
| Praca na podciśnieniu | nie |
| Czas wyłączania | 15 ms |
| Czas włączania | 8 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 700 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 900 µs |
| Parametry cewki | 24 V DC: 1,0 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Ograniczona temperatura otoczenia i mediów | -5 - 50degC |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 5 wg ISO 14644-1 |
| Temperatura medium | -5 degC |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 38 g |
| Przyłącze elektryczne | przez elektryczną płytę przyłączeniową |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze pneumatyczne 1 | M3 |
| Przyłącze pneumatyczne 2 | M3 |
| Przyłącze pneumatyczne 3 | M3 |
| Przyłącze pneumatyczne 4 | M3 |
| Przyłącze pneumatyczne 5 | M3 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Elektrozawór VUVG-L10A-M52-RT-M3-1P3 (566437) serii VUVG - Festo
Funkcja odpowietrzenia
Możliwość dławienia
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna, Sprężyna pneumatyczna
Rodzaj sterowania
Z pilotem
Przyłącze pneumatyczne 1
M3
Przyłącze pneumatyczne 2
M3
Przyłącze pneumatyczne 3
M3
Przyłącze pneumatyczne 4
M3
Przyłącze pneumatyczne 5
M3
Ciśnienie pilota
2.5 ... 8 bar
Wielkość zaworu
10 mm
Wielkość nominalna
2 mm
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie, Z zaślepką
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Ciśnienie pilota Mpa
0.25 ... 0.8 MPa
Czas przełączania przy wyłączaniu
15 ms
Czas przełączania przy włączaniu
7 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
700 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
900 µs
Charakterystyka cewki
24 V DC: 1 W, 24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W
Odpowiedni do podciśnienia
Brak
Ograniczenie temperatury otoczenia i medium
-5 - 50 °C, Bez redukcji prądu podtrzymania
Czas pracy ciągłej
100 %
Ciśnienie robocze
2.5 ... 8 bar
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP40, IP65, Z gniazdem wtykowym
Temperatura medium
-5 ... 60 °C
Przyłącze elektryczne
przez elektryczną płytę przyłączeniową
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
5/2 monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
100 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.25 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
38 g
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Nr kat.
OT-FESTO036762
Pliki do pobrania - Elektrozawór VUVG-L10A-M52-RT-M3-1P3 (566437) serii VUVG - Festo
- Karta katalogowa Pobierz
- 566437datasheet.pdf Pobierz
