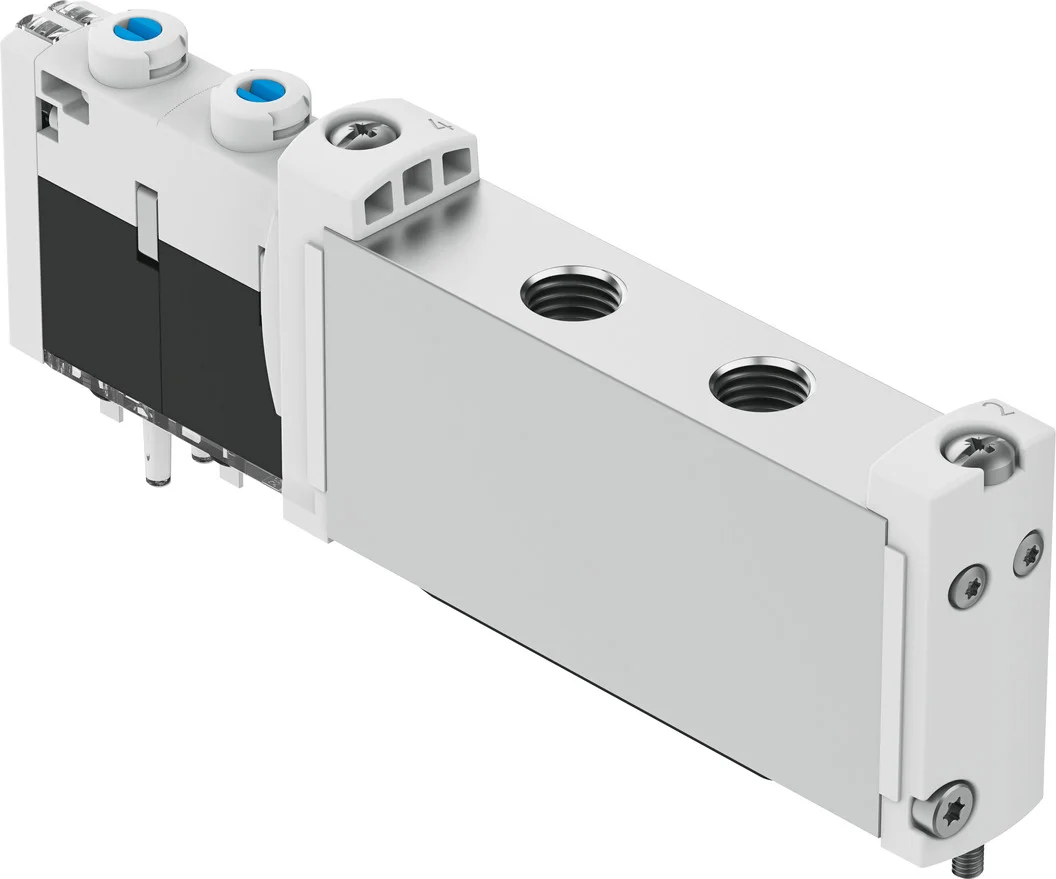

Elektrozawór VUVG-S14-P53C-ZT-G18-1T1L (573473) serii VUVG - Festo
SKU: OT-FESTO039147
MPN: VUVG-S14-P53C-ZT-G18-1T1L
Producent:
Festo
Cena netto/szt.
688,41 zł
846,74 zł
brutto/szt.
Opis produktu - Elektrozawór VUVG-S14-P53C-ZT-G18-1T1L (573473) serii VUVG - Festo
Kompaktowy, uniwersalny elektrozawór z elektrycznym zasilaniem centralnym i wspólną masą.
- Zawór do montażu na płycie przyłączeniowej, semi in-line
- Do wyspy zaworowej VTUG z przyłączem Multi-pin, Feldbus
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 5/3 zamknięty |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 14 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 590 l/min |
| Pneumatyczne przyłącze robocze | G1/8 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Stopień ochrony | IP65 |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | rewersyjny |
| Symbol | 00991126 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | LED |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Maks. częstotliwość przełączania | 3 Hz |
| Czas wyłączania | 42 ms |
| Czas włączania | 15 ms |
| Czas przełączania | 25 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 1600 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3000 µs |
| Parametry cewki | 22 V DC: 1,0 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -5 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 95 g |
| Przyłącze elektryczne | Przez płytę przyłączeniową |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Elektrozawór VUVG-S14-P53C-ZT-G18-1T1L (573473) serii VUVG - Festo
Przekrycie
Positive overlap
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 4
G1/8
Ciśnienie pilota
3 ... 8 bar
Wielkość zaworu
14 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Zewnętrzne
Sposób uruchomienia
Elektryczny
Ciśnienie pilota Mpa
0.3 ... 0.8 MPa
Czas przełączania przy wyłączaniu
42 ms
Czas przełączania przy włączaniu
15 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
1 600 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 000 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
22 V DC: 1 W
Wyświetlanie stanu sygnału
LED
Czas przełączania powrotnego
25 ms
Maks. częstotliwość przełączania
3 Hz
Czas pracy ciągłej
100 %
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP65, IP67
Temperatura medium
-5 ... 60 °C
Przyłącze elektryczne
Przez płytę przyłączeniową
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
5/3 zamknięty
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
590 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
95 g
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Nr kat.
OT-FESTO039147
Pliki do pobrania - Elektrozawór VUVG-S14-P53C-ZT-G18-1T1L (573473) serii VUVG - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
