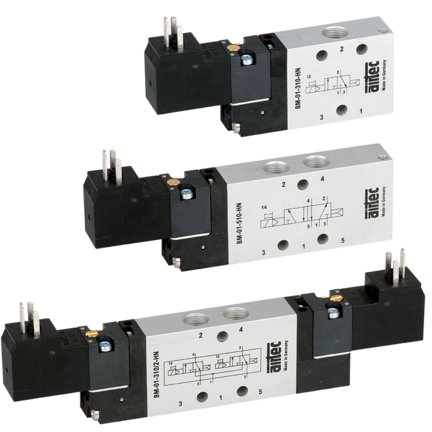

Elektrozawory 5/2 G 1/8" - G 1/4", zasilanie obce, seria BME-01 i BME-02 - Airtec

ZAWORY ELEKTROMAGNETYCZNE 5/2 G1/8-G1/4, ZASILANIE OBCE, seria BME-01/BME-02 AIRTEC

Zawory elektromagnetyczne 5/2 G1/8-G1/4 z zasilaniem obcym seria BME-01/BME-02 Airtec to odmiana standardowych elektrozaworów, w których zastosowano obce (zewnętrzne) zasilanie zaworów wspomagających. Elektrozawory z zasilaniem obcym stosuje się do sterowania siłownikami pneumatycznymi dwustronnego działania.

Elektrozawory 5/2 G1/8-G1/4 z zasilaniem obcym seria BME-01/BME-02 są zaworami w wersjach:

• monostabilne z powrotem sprężyną,
• bistabilne.

Elektrozawory 5/2 G1/8-G1/4 seria BME-01/BME-02 występują w wersji położenia przycisku sterowania ręcznego typu HNT (sterowanie ręczne z powrotem sprężyną).

Zasilanie obce pozwala na przepływ przez zawór powietrza o ciśnieniu od -0.95 bara do 8 barów

Elektrozawory 5/2 G1/8 serii BME-01/BME-02 sterowane są elektromagnesami o napięciu od 12V DC do 230V AC. Zawory elektromagnetyczne serii BME-01/BME-02 Airtec są sterowane pośrednio i do działania wymagają minimalnego ciśnienia (podawanego w kartach katalogowych).

Elektrozawory serii BME-01/BME-02 Airtec montowane są:

• przewodowo (in-line) z użyciem przyłączy gwintowanych
• na wyspach zaworowych typu RF-01 i RF-02.

Gwinty przyłączeniowe:

• dla serii BME-01: G1/8”
• dla serii BME-02: G1/4”

Średnica nominalna:

• dla typu BME-01: 5 mm
• dla typu BME-02: 7 mm

Przepływ:
dla typu BME-01: do 800  l/min
dla typu BME-02: do 1600  l/min

Ciśnienie pracy (w zależności od wersji) - od -0.95 do 8 barów.

Ciśnienie sterujące:

• 3 do 8 barów dla wersji z powrotem sprężyną
• 2 do 8 barów dla wersji bistabilnej.

Zawory elektromagnetyczne 5/2 G1/8-G1/4 z zasilaniem obcym seria BME-01/BME-02 Airtec - co warto wiedzieć?

Elektrozawory 5/2 serii BME-01/BME-02 Airtec z zasilaniem obcym to specjalne elementy pneumatyki o niewielkich gabarytach wykorzystywane w układach pneumatyki siłowej i sterującej. Zawory 5/2 serii BME-01/BME-02 służą do sterowania siłownikami pneumatycznymi dwustronnego działania.

Zasilanie obce podłączane jest do przyłączy o oznaczeniu “12” lub “14”

Zawory rozdzielające sterowane elektrycznie 5/2 posiadają zawór pomocniczy “zawór pilot” zasilany niezależnie sprężonym powietrzem. Pilot jest sterowany bezpośrednio przez cewką elektromagnesu.

Elektrozawory 5/2 serii z zasilaniem obcym BME-01/BME-02 Airtec posiadają dodatkowe sterowanie ręczne pozwalające na uruchomienie bez podawania napięcia sterującego.

Zalecamy zastosowanie tłumików hałasu które powinny być zawsze umieszczone w przyłączach odpowietrzających “3” i “5” dla ochrony zaworu przed dostawaniem się zewnętrznych zanieczyszczeń.

Oferujemy szeroki asortyment elementów złącznych i przyłączeniowych do podłączenia pneumatycznego rozdzielaczy elektromagnetycznych 5/2 BME-01/BME-02:

• złączki wtykowe,
• złączki skręcane,
• trójniki i czwórniki,
• szybkozłącza pneumatyczne,
• króćce,
• przewody i węże pneumatyczne.

Do elektrozaworów 5/2 Airtec serii BME-01/BME-02 dostępne są:

• wtyczki standardowe,
• wtyczki z diodami LED,
• wtyczki z przyłączem M8,
• elektromagnesy o różnych napięciach (od 12V DC do 230V AC),
• komplety uszczelnień i części zamienne,
• osprzęt montażowy,
• kable przyłączeniowe,
• inne akcesoria elektryczne.

Dostępne są wykonania zaworów elektromagnetycznych Airtec 5/2 w wersjach ATEX.
