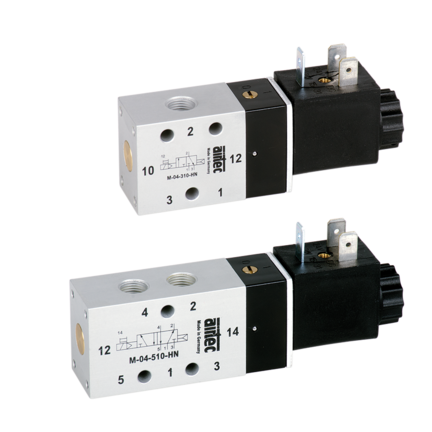

Elektrozawory 5/3 G 1/8" - G 1/2", seria M-04 do M-22 - Airtec

ZAWORY ELEKTROMAGNETYCZNE 5/3 G 1/8 - G 1/2, seria M-04/M-22 - Airtec

Zawory elektromagnetyczne 5/3 G1/8-G1/2, seria M-04/M-22 produkcji Airtec to uniwersalne rozdzielacze elektryczne do sterowania siłownikami pneumatycznymi dwustronnego działania oraz zatrzymywania siłowników pneumatycznych w dowolnym miejscu skoku roboczego.

Elektrozawory 5/3 G1/8-G1/2 seria M-04/M-22 występują w wersjach położenia środkowego:

• w położeniu środkowym odbiorniki odcięte (z oznaczeniem - 530),
• w położeniu środkowym odbiorniki odpowietrzone (z oznaczeniem - 533),
• w położeniu środkowym odbiorniki zasilane (z oznaczeniem - 534).

Położenie środkowe utrzymywane jest za pomocą sprężyn.

Elektrozawory 5/3 G1/8-G1/2, seria M-04/M-22 sterowane są zawsze dwoma elektromagnesami o napięciu od 12V DC do 230V AC. Zawory 5/3 Airtec po przesterowaniu wymagają podtrzymywania impulsu elektrycznego który utrzymuje zawór w położeniu otwartym, w stanie bez napięcia zawór przyjmuje położenie środkowe.

Stałe utrzymywanie napięcia na cewce elektrozaworu 5/3 może powodować wzrost temperatury cewki.

Zawory elektromagnetyczne serii M-04/M-22 Airtec są sterowane pośrednio i do działania wymagają minimalnego ciśnienia sterującego (od 2.5 do 3 barów).

Elektrozawory serii M-04/M-22 Airtec montowane są:

• przewodowo (in-line), z wykorzystaniem przyłączy gwintowanych
• z użyciem listew przyłączeniowych typu R.

Gwinty przyłączeniowe:

• dla serii M-04: G1/8”
• dla serii M-05: G1/8”
• dla serii M-07: G1/4”
• dla serii M-22: G1/2”

Średnica nominalna:

• dla typu M-04: 4 mm
• dla typu M-05: 6 mm
• dla typu M-07: 9 mm
• dla typu M-22: 14 mm

Przepływ (w zależności od wersji położenia środkowego):

• dla typu M-04: 360 l/min
• dla typu M-05: 650 l/min
• dla typu M-07: do 1300 l/min
• dla typu M-22: 3300 l/min

Ciśnienie pracy (w zależności od wersji) - do 8 lub 10 barów.

Zawory elektromagnetyczne 5/3 G1/8-G1/2, seria M-04/M-22 Airtec - co warto wiedzieć?

Elektrozawory 5/3 serii M-04/M-22 Airtec to nowoczesne elementy o wysokich przepływach wykorzystywane w układach pneumatyki siłowej i sterującej. Zawory 5/3 służą do sterowania siłownikami pneumatycznymi dwustronnego działania z możliwością jego zatrzymania w dowolnym miejscu skoku.

Zatrzymanie siłownika za pomocą elektrozaworów 5/3 Airtec nie jest bardzo precyzyjne i nie może być rozumiane jako jego pozycjonowanie.

Zawory rozdzielające sterowane elektrycznie 5/3 są zaworami sterowanymi pośrednio (tzw. ze  wspomaganiem) i posiadają tzw. “zawór pilot” sterowany bezpośrednio cewką, który po zadziałaniu otwiera przepływ powietrza na przesterowanie suwaka zaworu głównego.

Elektrozawory 5/3 serii M-04/M-22 Airtec posiadają dodatkowe sterowanie ręczne do uruchomienia bez podawania napięcia na cewkę.

Zaleca się montaż tłumików hałasu które powinny być zawsze wkręcone w odpowietrzenia “3” i “5” dla ochrony zaworu przed zanieczyszczeniami dostającymi się z zewnątrz.

Oferujemy elementy złączne i przyłączeniowe do podłączania rozdzielaczy elektromagnetycznych:

• złączki wtykowe,
• złączki skręcane,
• trójniki i czwórniki,
• szybkozłącza pneumatyczne,
• króćce,
• przewody i węże pneumatyczne.

Do elektrozaworów 5/3 Airtec serii M-04/M-22 dostępne są:

• wtyczki standardowe,
• wtyczki z diodami LED,
• wtyczki z przyłączem M8 lub M12,
• elektromagnesy o różnych napięciach (od 12V DC do 230V AC),
• cewki o małych mocach (do ciśnienia 8 bar),
• komplety uszczelnień i części zamienne,
• osprzęt montażowy,
• kable przyłączeniowe,
• inne akcesoria elektryczne.

Dostępne są wykonania zaworów elektromagnetycznych Airtec 5/3 w wersjach ATEX.
