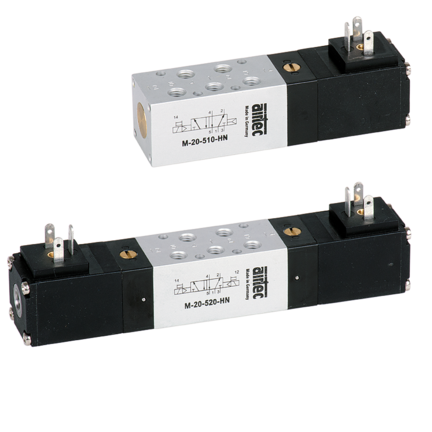

Elektrozawory 5/3 M5, seria M-20 - Airtec

ZAWORY ELEKTROMAGNETYCZNE 5/3 M5, seria M-20 - Airtec

Zawory elektromagnetyczne 5/3 M5, seria M-20 produkcji Airtec to miniaturowe elementy pneumatyki przeznaczone do sterowania siłownikami pneumatycznymi dwustronnego działania o małych średnicach i skokach roboczych. Elektrozawory te wykorzystuje się do zatrzymywania ruchu siłowników pneumatycznych. Elektrozawory 5/3 M5, seria M-20 występują w wersjach położenia środkowego:

• w położeniu środkowym odbiorniki odcięte (oznaczenie - 530),
• w położeniu środkowym odbiorniki odpowietrzone (oznaczenie - 533),

Utrzymywanie położenia środkowego realizowane jest sprężynami centrującymi. Elektrozawory 5/3 M5 seria M-20 sterowane są dwoma elektromagnesami o napięciu od 12V DC do 230V AC. Są zaworami sterowanymi pośrednio i do działania wymagają ciśnienia minimalnego 2.5 bara. Elektrozawory serii M-20 Airtec montowane są przewodowo (in-line) za pomocą przyłączy gwintowanych.

Gwinty przyłączeniowe: M5.

Średnica nominalna: 3 mm.

Przepływ: 220 l/min.

Ciśnienie pracy: od 3 do 8 barów.

Zawory elektromagnetyczne 5/3 M5 seria M-20 Airtec - co warto wiedzieć?

Elektrozawory 5/3 serii M-20 Airtec to elementy o niewielkich wymiarach gabarytowych wykorzystywane w układach pneumatyki siłowej i sterującej do sterowania siłownikami pneumatycznymi dwustronnego działania oraz do ich zatrzymywania. Zatrzymanie tłoczyska nie jest precyzyjne i elektrozawory 5/3 serii M-20 nie mogą być wykorzystywane do dokładnego pozycjonowania siłowników pneumatycznych.Elektrozawory 5/3 serii M-20 Airtec posiadają wszystkie przyłącza po jednej stronie. To zawory ze wspomaganiem pneumatycznym i posiadają tzw. “zawór pilot” sterowany bezpośrednio cewką. Pilot po podaniu napięcia otwiera przepływ powietrza na przesterowanie zaworu głównego. Elektrozawory 5/3 serii M-20 Airtec posiadają dodatkowe sterowanie ręczne pozwalające na uruchomienie bez podawania napięcia.
Zaleca się stosowanie tłumików hałasu które powinny być zawsze wkręcone w odpowietrzenia “3” i “5” dla ochrony zaworu przed zanieczyszczeniami.

Oferujemy elementy złączne i przyłączeniowe do podłączania rozdzielaczy elektromagnetycznych:

• złączki wtykowe,
• złączki skręcane,
• trójniki i czwórniki wtykowe,
• przewody i węże pneumatyczne.

Do elektrozaworów 5/3 Airtec serii M-20 dostępne są:

• wtyczki standardowe,
• wtyczki z diodami LED,
• wtyczki z przyłączem M8 lub M12,
• komplety uszczelnień i części zamienne,
• osprzęt montażowy,
• kable przyłączeniowe.

Dostępne są wykonania zaworów elektromagnetycznych Airtec 5/3 serii M-20 z elektromagnesami w wersjach ATEX.
