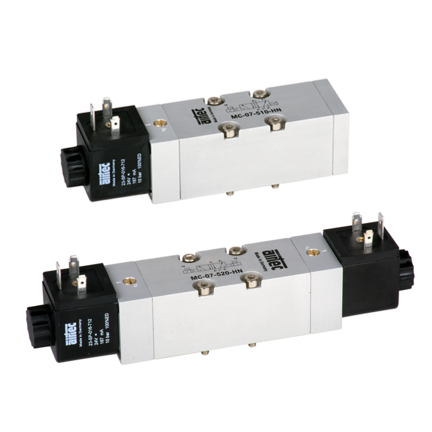

Elektrozawory 5/3 płytowe, seria MC-07 do MC-20 - Airtec

ZAWORY ELEKTROMAGNETYCZNE PŁYTOWE 5/3, seria MC-07/MC-20 - Airtec

Zawory elektromagnetyczne 5/3 płytowe serii MC-07/MC-20 produkcji Airtec to elementy pneumatyki przeznaczone do sterowania siłownikami pneumatycznymi dwustronnego działania, z możliwością zatrzymania tłoczyska w dowolnym punkcie skoku. Elektrozaworyserii MC-07/MC-20 do podłączenia wymagają płyt przyłączeniowych. Występują w wersjach położenia środkowego:

• w położeniu środkowym odbiorniki odcięte (oznaczenie - 530),
• w położeniu środkowym odbiorniki odpowietrzone (oznaczenie - 533),

Elektrozawory 5/3 płytowe seria MC-07/MC-20 sterowane są dwoma elektromagnesami o napięciu od 12V DC do 230V AC. Utrzymywanie położenia środkowego realizowane jest sprężynami centrującymi. Sterowane są elektromagnesami o napięciu od 12V DC do 230V AC. Są zaworami sterowanymi pośrednio i do działania wymagają ciśnienia minimalnego.
Elektrozawory 5/3 serii MC-07 Airtec montowane są:

• na płycie pojedynczej typu RF-C-07/1
• na płytach wielokrotnych typu RF-C-07/4 (4 zawory) lub  RF-C-07/6 (6 zaworów).

Średnica nominalna:

• dla typu MC-07 -  7 mm,
• dla typu MC-20 -  3 mm

Przepływ:

• dla typu MC-07 -  1220 l/min,
• dla typu MC-20 -  220 l/min

Ciśnienie pracy:

• dla wersji MC-07 od 3 do 10 barów,
• dla wersji MC-20 od 3 do 8 barów.

Zawory elektromagnetyczne płytowe 5/3 seria MC-07/MC-20 Airtec - co warto wiedzieć?

Elektrozawory płytowe 5/3 serii MC-07/MC-20 Airtec to elementy o niewielkich wymiarach do stosowania w układach pneumatyki siłowej i sterującej do sterowania siłownikami pneumatycznymi dwustronnego działania oraz zatrzymywania ich podczas ruchu. Zatrzymanie tłoczyska nie jest precyzyjne i elektrozawory 5/3 serii MC-07/MC-20 nie mogą być używane do dokładnego pozycjonowania siłowników pneumatycznych.
Zawory rozdzielające sterowane elektrycznie 5/3  to zawory ze wspomaganiem pneumatycznym i posiadają tzw. “zawór pilot” sterowany bezpośrednio cewką. Pilot po podaniu napięcia otwiera przepływ powietrza na przesterowanie suwaka zaworu głównego. Elektrozawory 5/3 serii MC-07/MC-20 Airtec posiadają dodatkowe sterowanie ręczne pozwalające na uruchomienie bez podawania napięcia.

Do elektrozaworów 5/3 Airtec serii MC-07/MC-20 dostępne są:

• wtyczki standardowe,
• wtyczki z diodami LED,
• wtyczki z przyłączem M8 lub M12,
• elektromagnesy o różnych napięciach (od 12V DC do 230V AC),
• komplety uszczelnień i części zamienne,
• osprzęt montażowy,
• kable przyłączeniowe.

Dostępne są wykonania zaworów elektromagnetycznych Airtec 5/3 serii MC-07/MC-20 z elektromagnesami w wersjach ATEX.
