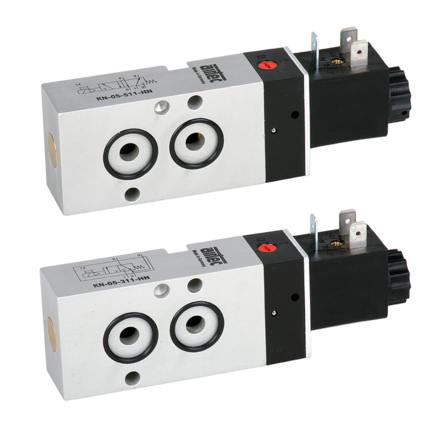

Elektrozawory NAMUR 3/2, 5/2 i 5/3 seria KN-05/55, MN-06, MN-22 - Airtec

ZAWORY ELEKTROMAGNETYCZNE 3/2, 5/2 i 5/3 seria KN-05/55, MN-06, MN-22, NAMUR - Airtec

Zawory znormalizowane 3/2, 5/2 i 5/3 sterowane elektromagnetycznie, NAMUR seria KN-05/55, MN-06, MN-22 (rozdzielacze lub zawory rozdzielające) to grupa specjalnych zaworów do sterowania zaworami kulowymi z napędem pneumatycznym jednostronnego i dwustronnego działania. Zawory Namur sterowane elektromagnetycznie dostępne są w wersjach:

3/2 powrót sprężyną, 5/2 powrót sprężyną, 5/2 bistabilny, 5/3 w położeniu środkowym odcięty, 5/3 w położeniu środkowym odpowietrzony.

• Elektrozawory Namur są sterowane elektromagnesami o napięciach od 12V DC do 230V AC
• Zawory znormalizowane NAMUR posiadają standardowe przyłącza wyjściowe pasujące do przyłączy wykonanych na korpusach zaworów kulowych z napędem pneumatycznym
• Zamocowanie zaworu NAMUR Airtec bezpośrednio na siłowniku z napędem pneumatycznym znacznie poprawia dynamikę jego działania oraz zmniejsza ilość potrzebnych elementów złącznych
• Zastosowanie zaworów NAMUR pozwala na stworzenie kompletnego zespołu napęd-sterowanie.
• Kompletne zespoły napędowo-sterujące wykorzystuje się do sterowania zaworami procesowymi wykorzystywanymi w procesach technologicznych
• Zawory NAMUR Airtec stosuje się w układach automatyki przemysłowej oraz do zaworów procesowych
• Przyłącza w zaworach znormalizowanych 5/2 i 5/3 Airtec są wykonywane zgodnie z normami wymiarowymi NAMUR
• Medium robocze: sprężone powietrze filtrowane, niesmarowane lub smarowane mgłą olejową

Średnica nominalna:

• dla zaworów serii KN-05/55: 6 mm
• dla zaworów serii MN-06: 6 mm
• dla zaworów serii MN-22: 14 mm

Gwinty przyłączeniowe:

• dla zaworów serii KN-05/55: G 1/4"
• dla zaworów serii MN-06: G 1/4"
• dla zaworów serii MN-22: G 1/2"

Ciśnienie sterujące: w zależności od wersji (dane w kartach katalogowych)

Zawory znormalizowane 3/2, 5/2 i 5/3 sterowane elektromagnetycznie, NAMUR seria KN-05/55, MN-06, MN-22 Airtec – co warto wiedzieć?

• Zawory rozdzielające elektromagnetyczne znormalizowane NAMUR Airtec występują służą do sterowania siłownikami i napędami pneumatycznymi
• Montaż zaworów znormalizowanych NAMUR serii KN-05/55, MN-06, MN-22 odbywa się przy pomocy śrub i załączonych uszczelek na standardowych przyłączach napędów pneumatycznych obrotowych
• Do sterowania napędami dwustronnego działania wykorzystuje się zawory 5/2
• Do sterowania siłownikami obrotowymi jednostronnego działania stosowane są zawory NAMUR 3/2
• Zawory z funkcją 5/3 NAMUR stosuje się do zatrzymywania siłowników w trakcie ruchu
• Elektrozawory znormalizowane NAMUR posiadają dodatkowe sterowanie ręczne
• Do elektrozaworów znormalizowanych NAMUR Airtec serii KN-05/55, MN-06, MN-22 oferujemy:

- cewki o napięciach od 12V DC do 230V AC i różnym mocach

- cewki z przyłączem elektrycznym M12

- cewki elektromagnetyczne o podwyższonej odporności na wilgoć

- elektromagnesy w standardzie ATEX

- wtyczki standardowe i z diodami LED

- części zamienne

- osprzęt montażowy

- akcesoria do podłączania elektrycznego

• Do zaworów serii NAMUR Airtec dostępne są dodatkowe akcesoria oraz specjalne płyty z zaworami funkcyjnymi (np. z zaworami dławiąco-zwrotnymi)
