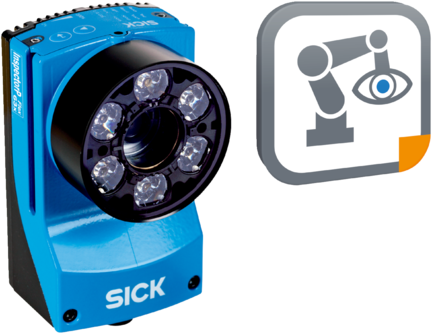

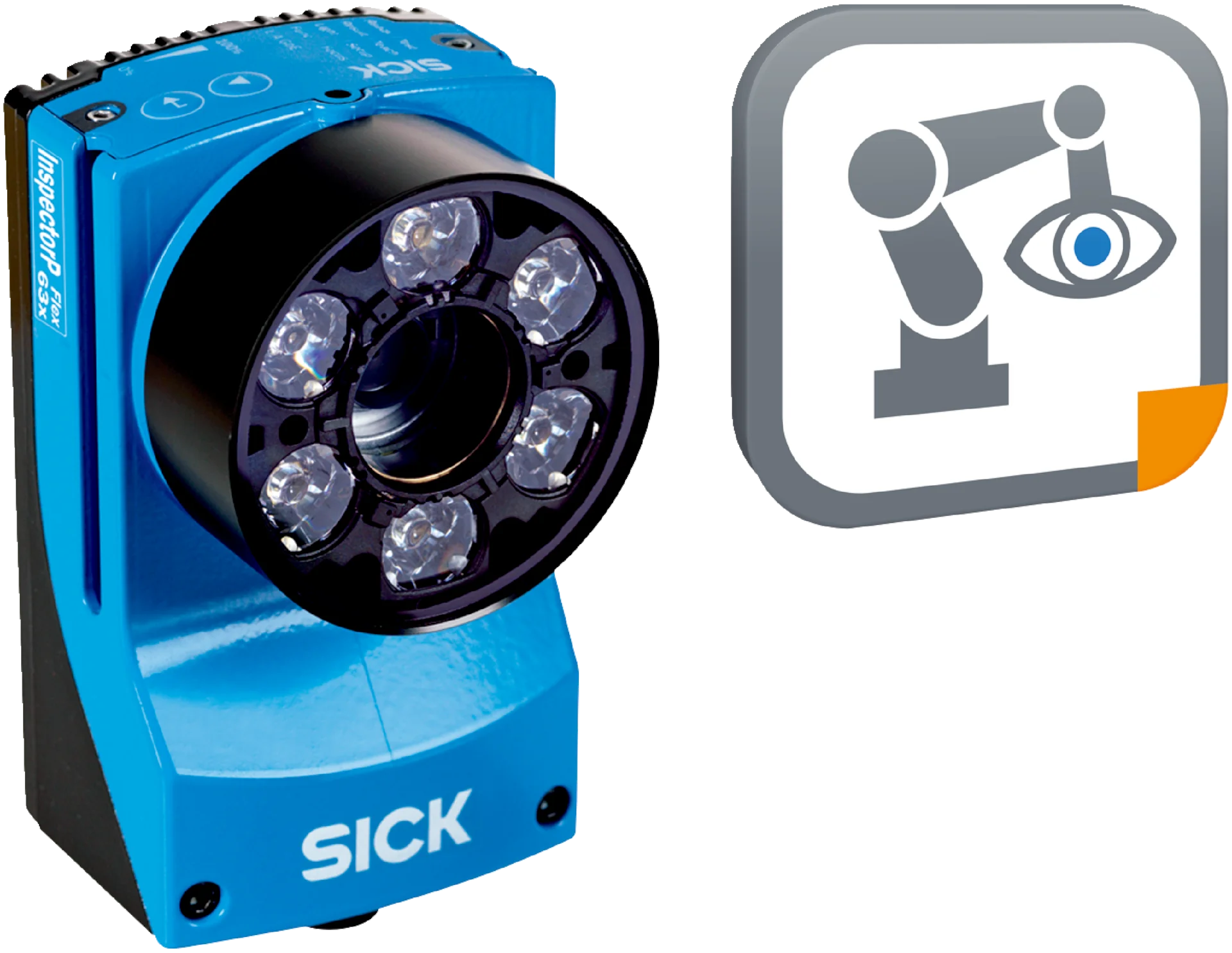

Element (1089629) serii PLOC2D - SICK
SICK

Element (1089629) serii PLOC2D - SICK

SKU: OC-SICK015743 MPN: 1089629
Producent: SICK
Cena netto/szt. 15 654,95 zł
19 255,59 zł brutto/szt.
Element (1089629) serii PLOC2D - SICK
15 654,95 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Element (1089629) serii PLOC2D - SICK

Cechy

Zastosowania

Sterowanie ruchem robotów

Pozycjonowanie

Identyfikacja

Cechy systemu Łatwy do parametryzacji, autonomiczny czujnik do lokalizacji części za pomocą pomiarów 2D
Źródło światła
Oświetlenie LED: (zamawiane osobno jako akcesoria)
Klasa lasera 1, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie “Laser Notice No. 50” z 24 czerwca 2007 r. (IEC 60825-1:2014, EN 60825-1:2014)
Zasada lokalizacji Porównanie kształtów
Czujnik 1,3 Mpixel 1.280 px 1.024 px
Rozdzielczość czujnika 1.280 px x 1.024 px (1,3 Mpixel)
Obiektyw C-Mount
Format optyczny 1/1,8"

Mechanika/elektryka

Przyłącze elektryczne

1 x M12, wtyk 17-pinowy (złącze szeregowe, we/wy, zasilanie elektryczne)

1 x M8, złącze żeńskie 4-pinowe (USB, nieużywane)

2 x M12, złącze żeńskie 8-pinowe (Gigabit Ethernet, używane tylko jedno przyłącze)

1 x M12, wtyk 4-pinowy (oświetlenie zewnętrzne)

Napięcie zasilające 12 V ... 24 V, ± 20 %
Pobór mocy 10 W, ± 20 %
± 20 %
Materiał obudowy Odlew ciśnieniowy ze stopu aluminium
Kolor obudowy Jasnoniebieski (RAL 5012)
Wymiary, system (dł. x szer. x wys.) 108 mm x 63 mm x 46 mm (tylko obudowa bez obiektywu i osłony ochronnej układu optycznego)
Masa 430 g
Stopień ochrony IP65 1)

1) W przypadku użycia osłony i wtyku.

Wydajność

Czas lokalizacji < 0,5 sekundy dla pierwszej części na obrazie, < 100 ms dla kolejnych części na obrazie
Dokładność lokalizacji ± 0,5 px, ± 0,1°
Dane wyjściowe X, Y (mm), rotacja wokół osi Z (stopnie)

Interfejsy

Ethernet ✔
Prędkość przesyłania danych 100 Mbit/s
Protokół TCP/IP XML i CSV (robot), TCP/IP (użytkownik)
PROFINET
EtherNet/IP™
FTP
Przyłącze elektryczne Wtyk M12, 8-pinowy, kodowanie x
Napięcie zasilające ✔
Przyłącze elektryczne M12, 4-pinowe, kodowanie A
Interfejsy użytkownika Serwer sieciowy
Zapis i odczyt danych Zapis obrazów i danych przy użyciu karty pamięci microSD i zewnętrznego serwera FTP

Dane dotyczące otoczenia

Temperatura otoczenia podczas pracy 0 °C ... +50 °C, dopuszczalna względna wilgotność powietrza: 0% ... 90% (bez kondensacji)
Temperatura otoczenia podczas przechowywania –20 °C ... +70 °C 1)
Odporność na udary EN 60068-2-27:2009-05
Obciążenie przez drgania EN 60068-2-6:2008-02

1) Dopuszczalna względna wilgotność powietrza: 0% ... 90% (bez kondensacji).

Ogólne wskazówki

Zakres dostawy

Kamera z C-Mount

Oprogramowanie PLOC2D

W zakres dostawy nie wchodzi: optyka i oświetlenie

Certyfikaty

EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
China-RoHS ✔

Klasyfikacje

ECLASS 5.0 27381501
ECLASS 5.1.4 27381501
ECLASS 6.0 27381590
ECLASS 6.2 27381590
ECLASS 7.0 27381590
ECLASS 8.0 27381590
ECLASS 8.1 27381590
ECLASS 9.0 27381590
ECLASS 10.0 27381590
ECLASS 11.0 27381591
ECLASS 12.0 27381591

Parametry techniczne - Element (1089629) serii PLOC2D - SICK

Nr kat.
OC-SICK015743

Pliki do pobrania - Element (1089629) serii PLOC2D - SICK

  • dataSheet_PLOC2D-631C_1089629_pl.pdf Pobierz
