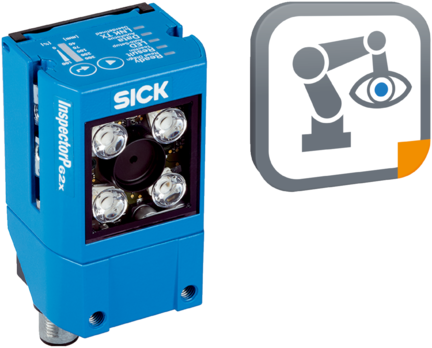

Element (1118607) serii PLOC2D - SICK
SICK

Element (1118607) serii PLOC2D - SICK

SKU: OC-SICK021303 MPN: 1118607
Producent: SICK
Cena netto/szt. 16 814,58 zł
20 681,93 zł brutto/szt.
Element (1118607) serii PLOC2D - SICK
16 814,58 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Element (1118607) serii PLOC2D - SICK

Cechy

Zastosowania

Sterowanie ruchem robotów

Pozycjonowanie

Identyfikacja

Cechy systemu Łatwy do parametryzacji, autonomiczny czujnik do lokalizacji części za pomocą pomiarów 2D
Przykładowe pole widzenia Szczegóły – patrz wykres pola widzenia
Zakres pracy 300 mm ... 1.500 mm
Źródło światła
Wewnętrzne oświetlenie LED, podczerwień, 850 nm, ± 25 nm
Wskaźnik wzajemnego położenia Laser, widzialne światło czerwone, 630 nm ... 680 nm
Plamka świetlna LED, widzialne światło zielone, 525 nm, ± 15 nm
Klasa lasera 1, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie “Laser Notice No. 50” z 24 czerwca 2007 r. (IEC 60825-1:2014, EN 60825-1:2014)
Klasa LED Grupa ryzyka 1 (niewielkie ryzyko, IEC 62471 (2006-07) / EN 62471 (2008-09))
Zasada lokalizacji Porównanie kształtów
Czujnik 1,3 Mpixel 1.280 px 1.024 px
Rozdzielczość czujnika 1.280 px x 1.024 px (1,3 Mpixel)
Obiektyw
Ogniskowa 17,1 mm

Mechanika/elektryka

Przyłącze elektryczne

1 x M12, wtyk 17-pinowy (złącze szeregowe, we/wy, zasilanie elektryczne)

1 x M12, 4-pinowe złącze żeńskie (Ethernet)

Napięcie zasilające 24 V, ± 20 %
Pobór mocy 4 W, ± 20 %
± 20 %
Materiał obudowy Odlew ciśnieniowy ze stopu aluminium
Kolor obudowy Jasnoniebieski (RAL 5012)
Materiał szybki przedniej PMMA
Wymiary, system (dł. x szer. x wys.) 71 mm x 43 mm x 35,6 mm
Masa 170 g
Stopień ochrony IP65 1)

1) W przypadku użycia osłony i wtyku.

Wydajność

Czas lokalizacji < 0,5 sekundy dla pierwszej części na obrazie, < 100 ms dla kolejnych części na obrazie
Dokładność lokalizacji ± 0,5 px, ± 0,1°
Dane wyjściowe X, Y (mm), rotacja wokół osi Z (stopnie)

Interfejsy

Ethernet ✔
Prędkość przesyłania danych 100 Mbit/s
Protokół TCP/IP XML i CSV (robot), TCP/IP (użytkownik)
PROFINET
EtherNet/IP™
FTP
Przyłącze elektryczne Wtyk M12, 8-pinowy, kodowanie x
Napięcie zasilające ✔
Przyłącze elektryczne M12, 4-pinowe, kodowanie A
Interfejsy użytkownika Serwer sieciowy
Zapis i odczyt danych Zapis obrazów i danych przy użyciu karty pamięci microSD i zewnętrznego serwera FTP

Dane dotyczące otoczenia

Temperatura otoczenia podczas pracy 0 °C ... +50 °C, dopuszczalna względna wilgotność powietrza: 0% ... 90% (bez kondensacji)
Temperatura otoczenia podczas przechowywania –20 °C ... +70 °C 1)
Odporność na udary EN 60068-2-27:2009-05
Obciążenie przez drgania EN 60068-2-6:2008-02

1) Dopuszczalna względna wilgotność powietrza: 0% ... 90% (bez kondensacji).

Ogólne wskazówki

Zakres dostawy

Kamera ze zintegrowanymi elementami optycznymi i oświetleniem

Oprogramowanie PLOC2D

Certyfikaty

EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
China-RoHS ✔

Klasyfikacje

ECLASS 5.0 27381501
ECLASS 5.1.4 27381501
ECLASS 6.0 27381590
ECLASS 6.2 27381590
ECLASS 7.0 27381590
ECLASS 8.0 27381590
ECLASS 8.1 27381590
ECLASS 9.0 27381590
ECLASS 10.0 27381590
ECLASS 11.0 27381591
ECLASS 12.0 27381591

Parametry techniczne - Element (1118607) serii PLOC2D - SICK

Nr kat.
OC-SICK021303

Pliki do pobrania - Element (1118607) serii PLOC2D - SICK

  • dataSheet_PLOC2D-621-17NIR_1118607_pl.pdf Pobierz
