Element zaciskowy, hydrauliczny, KWH 5505 BS1A (R181054211) - Bosch-Rexroth

SKU: OC-REXROTH032200

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Element zaciskowy, hydrauliczny, KWH 5505 BS1A (R181054211) - Bosch-Rexroth

Hydrauliczny element zaciskowy KWH, FLS do prowadnic szynowych wałeczkowych
Rozmiar = 55
Pasuje do wszystkich szyn wałeczkowych SNS

Bardzo wysokie osiowe siły trzymające
Dynamiczna i statyczna stabilizacja w kierunku osiowym
Wersja kompaktowa, kompatybilna z DIN 645
Zaciska i hamuje, gdy dostępne jest ciśnienie
Pasuje do wszystkich szyn wałeczkowych SNS
Gwint obustronny dla przyłącza hydraulicznego
Masywna i sztywna obudowa stalowa, niklowana chemicznie
Duża dokładność pozycjonowania
Zintegrowane kompletne uszczelnienie
Specjalna technologia membrany ciśnieniowej dla najwyższego bezpieczeństwa funkcyjnego bez strat ciśnienia i przecieków
Zintegrowany kształtowo, wielkopowierzchniowy profil stykowy dla najwyższej sztywności osiowej
10 mln. cykli zaciskania (wartość B10d)

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wielkość nominalna [mm]	55
Siła utrzymania [N]	13700
Wskazówka: siła utrzymania 3	Przy 150 bar
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +70 °C
Masa [kg]	8.43
Wskazówka, siła utrzymania 1	Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68). Dopuszczalna siła utrzymania, patrz "Dane techniczne i obliczenia".
Wskazówka, chłonność	Na jedno zaciskanie
Chłonność [cm³]	2.4

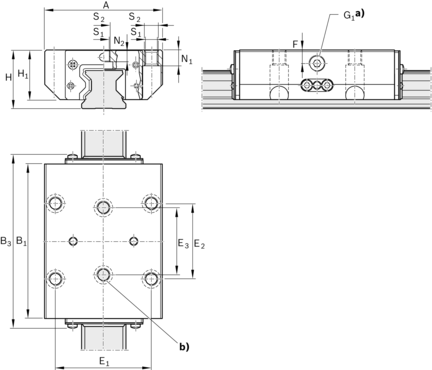

Wymiar A [mm]	140
Wymiar B1 [mm]	184
Wymiar B3 [mm]	204
Wymiar E1 [mm]	116
Wymiar E2 [mm]	95
Wymiar E3 [mm]	70
Wymiar F [mm]	16
Wymiar H [mm]	70.0
Wymiar H1 [mm]	58
Wymiar N1 [mm]	18
Wymiar N2 [mm]	13.7
Wymiar S1 [mm]	12.5
Wymiar S2 średnica gwintu [mm]	M14
