Opis produktu - Element zaciskowy pneumatyczny MK, 30 mm (R161974260) - Bosch-Rexroth

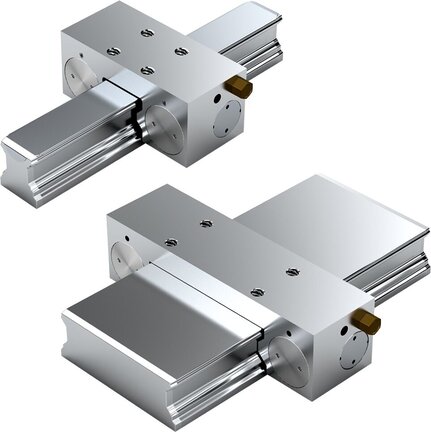

Pneumatyczny element zaciskowy MK do prowadnic szynowych kulkowych
Rozmiar = 30
Pasuje do wszystkich szyn kulkowych SNS

Wysokie osiowe siły trzymające przy jednocześnie krótkiej konstrukcji
Dynamiczna i statyczna stabilizacja w kierunku osiowym
Prosta zasada mechanicznego zaciskania obejmującego w LCP i LCPS, o korzystnym stosunku ceny do jakości
Łatwy montaż
Zaciska, gdy dostępne jest ciśnienie (pneumatycznie). Profile zaciskowe są dociskane ciśnieniem powietrza przez przekładnię z suwakiem klinowym podwójnego działania.
Obudowa stalowa, niklowana chemicznie
Wysoka sztywność osiowa i pozioma
Precyzyjne pozycjonowanie
Ciśnienie regulowane bezstopniowo w zakresie 4 - 8 bar
Rozprężanie za pomocą siły sprężyny. Wstępnie naprężona sprężyna powrotna umożliwia krótkie cykle rozprężania.
5 mln. cykli zaciskania (wartość B10d)

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wersja	pasuje do wszystkich szyn kulkowych SNS
Wielkość nominalna [mm]	30
Informacja o sile utrzymania energii sprężyny ze standardowym przyłączem powietrza	Siła trzymania za pomocą energii sprężyny przy 6 barach. Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +70 °C
Masa [kg]	0.72
Zużycie powietrza (w litrach normalnych) standardowego przyłącza powietrza [dm³/skok]	0.031

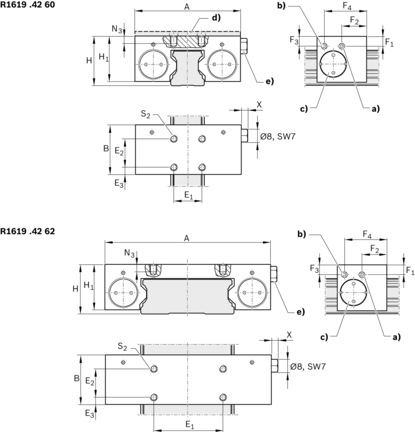

Wymiar A [mm]	90
Wymiar B [mm]	39
Wymiar E1 [mm]	22
Wymiar E2 [mm]	22
Wymiar E3 [mm]	8.5
Wymiar F1 [mm]	8.5
Wymiar F2 [mm]	15
Wymiar H [mm]	42.0
Wymiar H1 [mm]	38.5
Wymiar N3 [mm]	9
Wymiar S2 średnica gwintu [mm]	M8
Wymiar X [mm]	5.5
Wskazówka, wymiar H1	Wózek kulkowy .H. (...Hoch (wysoki)...) Wymagana płytka dystansowa.
