Opis produktu - Element zaciskowy pneumatyczny MK, 35 mm (R181034260) - Bosch-Rexroth

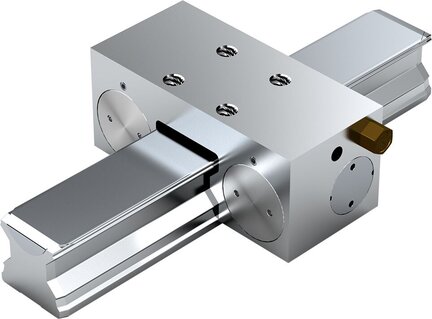

Pneumatyczny element zaciskowy MK do prowadnic szynowych wałeczkowych
Rozmiar = 35
Pasuje do wszystkich szyn wałeczkowych SNS

Wysokie osiowe siły trzymające przy jednocześnie krótkiej konstrukcji
Dynamiczna i statyczna stabilizacja w kierunku osiowym
Łatwy montaż
Zaciska, gdy dostępne jest ciśnienie (pneumatycznie). Profile zaciskowe są dociskane ciśnieniem powietrza przez przekładnię z suwakiem klinowym podwójnego działania.
Obudowa stalowa, niklowana chemicznie
Wysoka sztywność osiowa i pozioma
Precyzyjne pozycjonowanie
Ciśnienie regulowane bezstopniowo w zakresie 4 - 8 bar
Pasuje do wszystkich szyn wałeczkowych SNS
5 mln. cykli zaciskania (wartość B10d) ‒ w przypadku przyłącza PLUS wartość B10d nie jest osiągana
Krótkie cykle rozprężania

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wielkość nominalna [mm]	35
Informacja o sile utrzymania energii sprężyny ze standardowym przyłączem powietrza	Siła trzymania za pomocą energii sprężyny przy 6 barach. Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +70 °C
Masa [kg]	0.89
Zużycie powietrza (w litrach normalnych) standardowego przyłącza powietrza [dm³/skok]	0.031

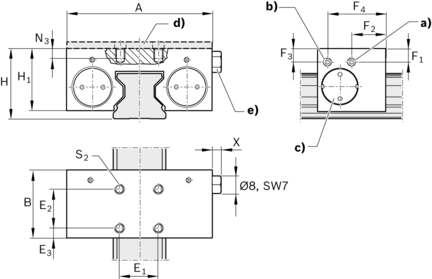

Wymiar A [mm]	100
Wymiar B [mm]	39
Wymiar E1 [mm]	24
Wymiar E2 [mm]	24
Wymiar E3 [mm]	7.5
Wymiar F1 [mm]	11
Wymiar F2 [mm]	14.5
Wymiar H [mm]	48.0
Wymiar H1 [mm]	44
Wymiar N3 [mm]	10
Wymiar S2 średnica gwintu [mm]	M8
Wymiar X [mm]	5.5
Wskazówka, wymiar H1	W przypadku wózka wałeczkowego .H. (...Hoch (wysoki)...) Wymagana płytka dystansowa.
