Opis produktu - Element zaciskowy pneumatyczny MKS, 65 mm (R181064060) - Bosch-Rexroth

Pneumatyczny element zaciskowy MKS do prowadnic szynowych wałeczkowych
Rozmiar = 65
Pasuje do wszystkich szyn wałeczkowych SNS

Wysokie osiowe siły trzymające przy jednocześnie krótkiej konstrukcji
Dynamiczna i statyczna stabilizacja w kierunku osiowym
Łatwy montaż
Zaciska, gdy brak ciśnienia (za pomocą energii sprężyny) poprzez przekładnię z suwakiem klinowym podwójnego działania, z dwoma pakietami sprężyn
Obudowa stalowa, niklowana chemicznie
Wysoka sztywność osiowa i pozioma
Precyzyjne pozycjonowanie
Wysoka siła trzymająca dzięki przyłączu powietrza Plus
Pasuje do wszystkich szyn wałeczkowych SNS
5 mln. cykli zaciskania (wartość B10d) ‒ w przypadku przyłącza PLUS wartość B10d nie jest osiągana

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wielkość nominalna [mm]	65
Informacja o sile utrzymania energii sprężyny ze standardowym przyłączem powietrza	Siła trzymania za pomocą energii sprężyny. Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +70 °C
Masa [kg]	2.84
Wskazówka, siła utrzymania energii sprężyny z przyłączem powietrza Plus	Siła trzymania za pomocą energii sprężyny. Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).
Zużycie powietrza (w litrach normalnych) standardowego przyłącza powietrza [dm³/skok]	0.041

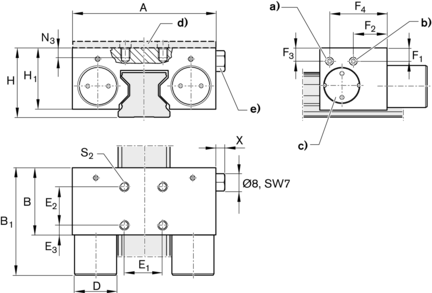

Wymiar A [mm]	138
Wymiar A1 [mm]	96.8
Wymiar B [mm]	49
Wymiar B1 [mm]	82.5
Wymiar D [mm]	30
Wymiar E1 [mm]	30
Wymiar E2 [mm]	30
Wymiar E3 [mm]	9.5
Wymiar F1 [mm]	14.5
Wymiar F2 [mm]	29.5
Wymiar H [mm]	90.0
Wymiar H1 [mm]	73.5
Wymiar H2 [mm]	55
Wymiar N3 [mm]	20
Wymiar S2 średnica gwintu [mm]	M10
Wymiar X [mm]	5.5
Wskazówka, wymiar H1	W przypadku wózka wałeczkowego .H. (...Hoch (wysoki)...) Wymagana płytka dystansowa.
Wysokość szyny prowadzącej H2 [mm]	55.0
