Element zaciskowy pneumatyczny MKS, 35 mm (R161934060) - Bosch-Rexroth

SKU: OC-REXROTH021916

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Element zaciskowy pneumatyczny MKS, 35 mm (R161934060) - Bosch-Rexroth

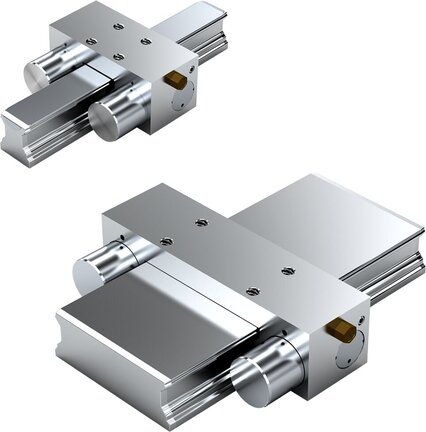

Pneumatyczny element zaciskowy MKS do prowadnic szynowych kulkowych
Rozmiar = 35
Pasuje do wszystkich szyn kulkowych SNS

Wysokie osiowe siły trzymające przy jednocześnie krótkiej konstrukcji
Dynamiczna i statyczna stabilizacja w kierunku osiowym
Prosta zasada mechanicznego zaciskania obejmującego w LCP i LCPS, o korzystnym stosunku ceny do jakości
Łatwy montaż
Zaciska, gdy brak ciśnienia (za pomocą energii sprężyny) poprzez przekładnię z suwakiem klinowym podwójnego działania, z dwoma pakietami sprężyn
Obudowa stalowa, niklowana chemicznie
Wysoka sztywność osiowa i pozioma
Precyzyjne pozycjonowanie
Wysoka siła trzymająca dzięki przyłączu powietrza Plus
Rozprężanie pneumatyczne. Ciśnienie otwarcia 5,5 - 8 bar
5 mln. cykli zaciskania (wartość B10d) ‒ w przypadku przyłącza PLUS wartość B10d nie jest osiągana
Zintegrowany zawór szybkiego odpowietrzania zapewnia krótkie czasy reakcji

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wersja	pasuje do wszystkich szyn kulkowych SNS
Wielkość nominalna [mm]	35
Informacja o sile utrzymania energii sprężyny ze standardowym przyłączem powietrza	Siła trzymania za pomocą energii sprężyny. Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +70 °C
Masa [kg]	1.02
Wskazówka, siła utrzymania energii sprężyny z przyłączem powietrza Plus	Zwiększenie siły utrzymania dzięki dodatkowemu zasilaniu powietrzem na przyłączu powietrza Plus z wartością 6,0 bar. Przełączanie za pomocą rozdzielacza 5/2 lub 5/3.
Zużycie powietrza (w litrach normalnych) standardowego przyłącza powietrza [dm³/skok]	0.031

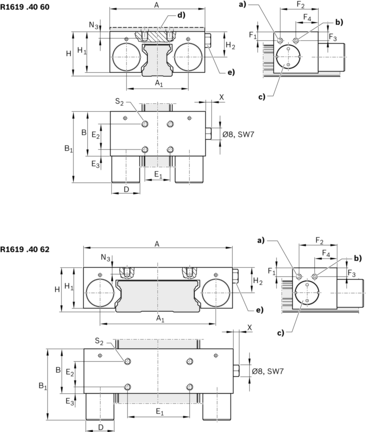

Wymiar A [mm]	100
Wymiar A1 [mm]	68
Wymiar B [mm]	39
Wymiar D [mm]	28
Wymiar E1 [mm]	24
Wymiar E2 [mm]	24
Wymiar E3 [mm]	7.5
Wymiar F1 [mm]	12
Wymiar F2 [mm]	24.5
Wymiar H [mm]	48.0
Wymiar H1 [mm]	44
Wymiar H2 [mm]	28
Wymiar N3 [mm]	10
Wymiar S2 średnica gwintu [mm]	M8
Wymiar X [mm]	5.5
Wskazówka, wymiar H1	Wózek kulkowy .H. (...Hoch (wysoki)...) Wymagana płytka dystansowa.
Wysokość szyny prowadzącej H2 [mm]	28.0
