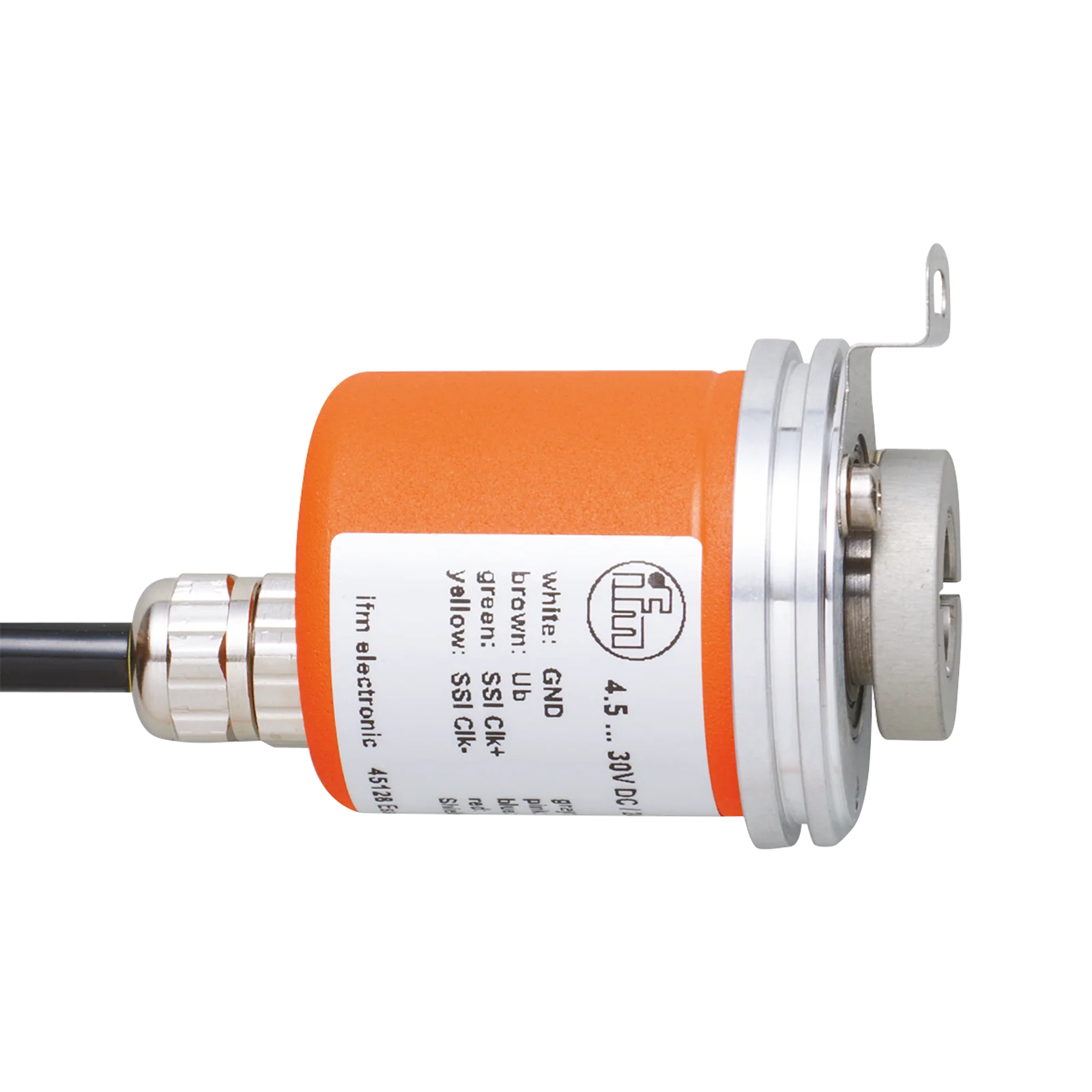

Enkoder absolutny wieloobrotowy z wałem drążonym RMS4096-S24/L2U (RM8003) - IFM
SKU: OC-IFM015889
MPN: RM8003
Producent:
IFM
Cena netto/szt.
1 718,55 zł
2 113,82 zł
brutto/szt.
.png)
Opis produktu - Enkoder absolutny wieloobrotowy z wałem drążonym RMS4096-S24/L2U (RM8003) - IFM
- Do dokładnego pomiaru położenia, prędkości oraz pomiaru kątowego i liniowego
- Bezpośrednie wyjście wartości przez interfejs SSI
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
- Znaczna odporność na wstrząsy i drgania
- Łatwe podłączanie przewodów i programowanie
Cechy produktu
| Rozdzielczość | 4096 rozdzielczość; 4096 obroty; 24 Bit |
| Interfejs komunikacyjny | Interfejs danych SSI |
| Wykonanie wału | tuleja jednostronnie otwarta |
| Średnica wału[mm] | 12 |
Aplikacja
| Zasada działania | absolut. |
| Rodzaj obrotów | wieloobrotowy |
Dane elektryczne
| Napięcie zasilania[V] | 4,5...30 DC |
| Pobór prądu[mA] | < 30 |
Wejścia
| Wejścia | przeciwny kierunek obrotów; zerowanie |
Wyjścia
| Kod | kod Gray'a; (zwiększenie wartości kodu po obróceniu zgodnie z ruchem wskazówek zegara (patrząc od strony wału)) |
| Sygnał kodowany | Wejście zegarowe; sygnały kompatybilne z TTL; takt i takt sygnał odwrócony zgodne z RS 422; wyjście danych; synchroniczny szeregowy; dane i dane sygnał odwrócony - sygnały kompatybilny z TTL |
Zakres pomiaru / nastaw
| Rozdzielczość | 4096 rozdzielczość; 4096 obroty; 24 Bit |
Interfejsy
| Interfejs komunikacyjny | Interfejs danych SSI |
Warunki pracy
| Temperatura otoczenia[°C] | -40...85 |
| Maks. wilgotność względna powietrza[%] | 98 |
| Ochrona | IP 65; (na obudowie: IP 65; na wale: IP 64) |
Testy / dopuszczenia
| Odporność na wstrząsy |
| |
| Odporność na wibracje |
| |
| MTTF[lata] | 350 |

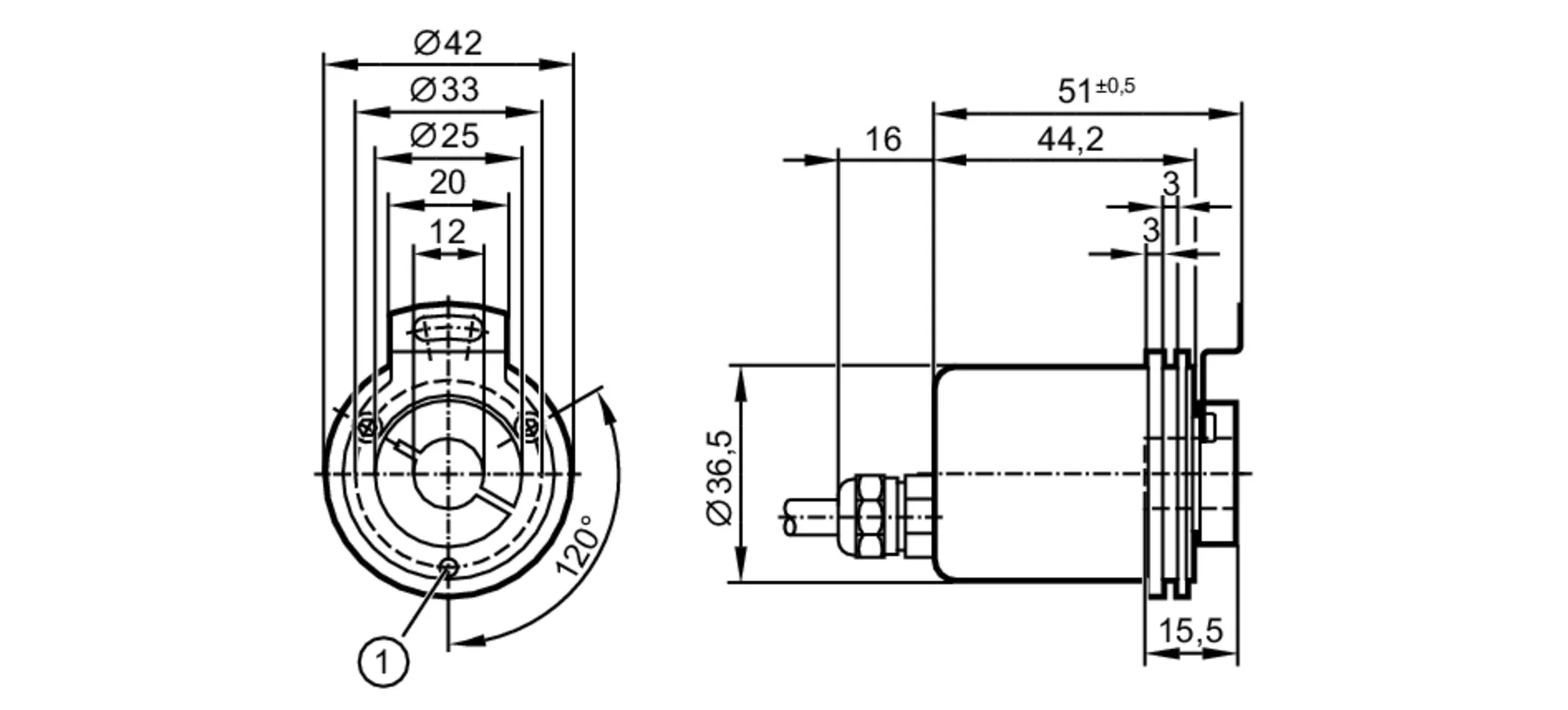

Dane mechaniczne
| Waga[g] | 336,5 | |
| Obudowa | cylindryczna | |
| Wymiary[mm] | Ø 36,5 / L = 67 | |
| Materiał | kołnierz: aluminium; obudowa: stal malowane proszkowo | |
| Maks. liczba obrotów[U/min] | 12000 | |
| Maks. moment rozruchowy[Nm] | 3 | |
| Referencyjna temperatura dla oidanego momentu[°C] | 25 | |
| Wykonanie wału | tuleja jednostronnie otwarta | |
| Średnica wału[mm] | 12 | |
| Materiał wału |
| |
| Max. obciążenie osiowe wału (na końcu wału)[N] | 40 | |
| Max. obciążenie promieniowe wału (na końcu wału)[N] | 110 | |
| Mocowanie | Ø 36.5 mm |
Uwagi
| Uwagi |
|
Połączenie elektryczne
| Przewód: 2 m, PUR; Maks. długość przewodu: 100 m; osiowy |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Diagram impulsów |
|
Parametry techniczne - Enkoder absolutny wieloobrotowy z wałem drążonym RMS4096-S24/L2U (RM8003) - IFM
Nr kat.
OC-IFM015889
Pliki do pobrania - Enkoder absolutny wieloobrotowy z wałem drążonym RMS4096-S24/L2U (RM8003) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
