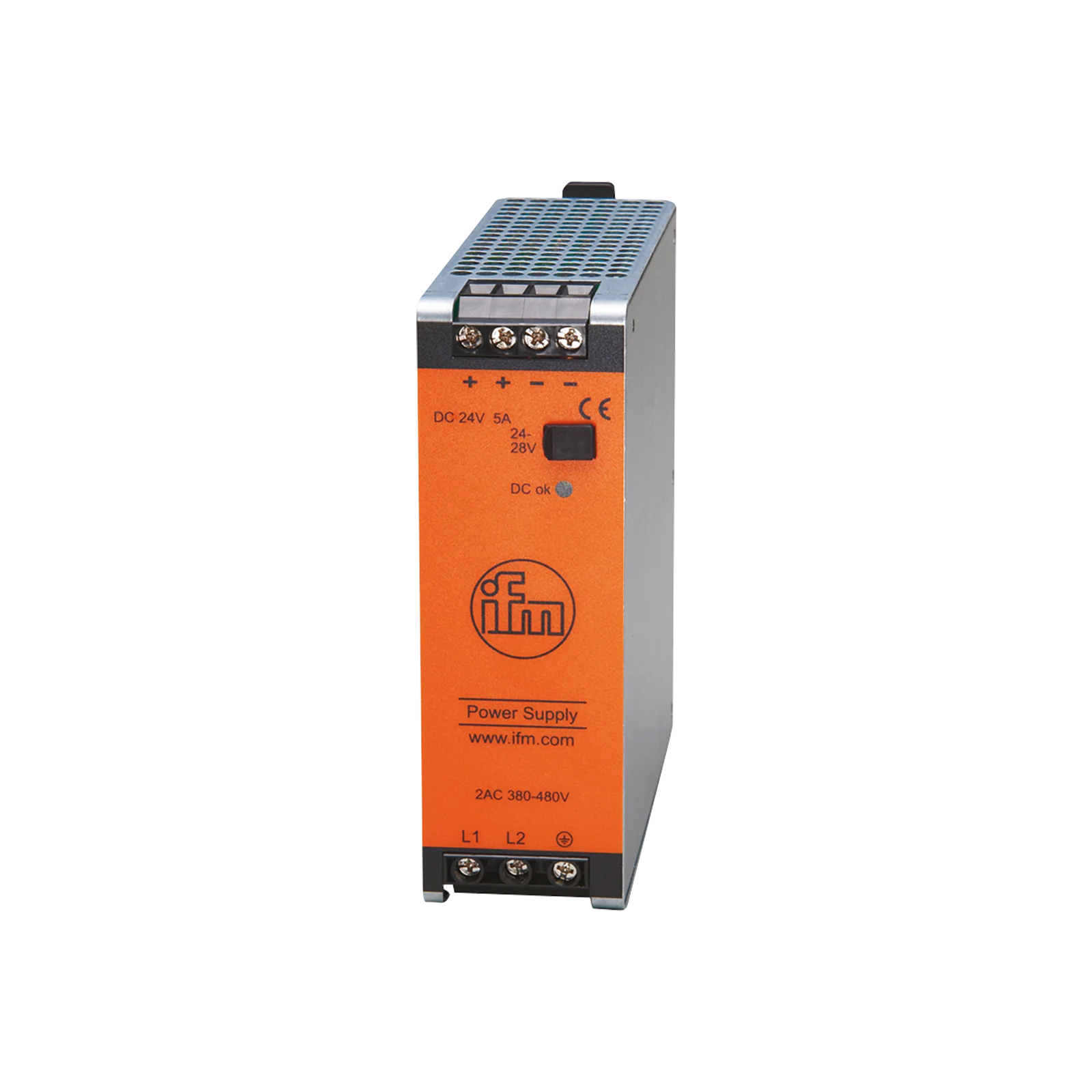

Zasilacz impulsowy 24V DC PSU-2AC/24VDC-5A (DN4032) - IFM

SKU: OC-IFM001071 MPN: DN4032
Producent: IFM
Cena netto/szt. 1 097,55 zł
1 349,99 zł brutto/szt.
Zasilacz impulsowy 24V DC PSU-2AC/24VDC-5A (DN4032) - IFM
1 097,55 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zasilacz impulsowy 24V DC PSU-2AC/24VDC-5A (DN4032) - IFM

  • Do regulowanego zasilania sterowników, czujników, aktuatorów i elektroniki przemysłowej
  • Niskie straty mocy dzięki wysokiej sprawności
  • Długi czas buforowania sieci zasilającej
  • Wyjątkowo niewielkie wymiary konstrukcji
  • Duże rezerwy mocy

Aplikacja

WykonanieObudowa do montażu na szynę DIN

Dane elektryczne

Częstotliwość AC[Hz]47...64
Tolerancja napięcia zasilania[%]15...20
Napięcie znamionowe AC[V]< 400
Zakres wejściowego napięcia przemiennego AC[V]380...480
Napięcie wyjściowe DC[V]24...28
Klasa ochronyI; (IEC 61140)
Zabezpieczenie nadnapięciowetak; (< 32 DC)
Napięcie wyjściowe[V]nastawny; napięcie wyjściowe zgodne z SELV, PELV
Maks. prąd wyjściowy przy min. napięciu wyjściowym[A]5
Maks. Prąd wyjściowy przy max. napięciu wyjściowym[A]4,3
Maks. szczyt. prądu wyjściowego przy min. Napięciuwyjściowym[A]6
Maks. szczyt. prądu wyjściowego przy max. napięciuwyjściowym[A]5,2
Moc wyjściowa (stała)[W]120
Moc wyjściowa (szczyt.)[W]144
Uwaga dotycząca mocy wyjściowej (szczyt.)[W]
≤ 45 °C dopuszczalna ciągła; > 45 °C < 1 minuty na każde 10 minut
Współczynnik mocy (napięcie nominalne 400 V AC / 50 Hz)0,45
Uwaga dotycząca współczynnika mocy (napięcie nominalne 400 V AC / 50 Hz)
przy symetrycznym napięciu fazowym
Współczynnik mocy (napięcie nominalne 480 V AC / 50 Hz)0,43
Uwaga dotycząca współczynnika mocy (napięcie nominalne 480 V AC / 50 Hz)
przy symetrycznym napięciu fazowym
Rezerwa mocy[%]20
Liczba obwodów wyjściowych1
Maks. tętnienie resztkowe[mV]50
Prąd szczyt. załączania (napięcie nominalne 400 V AC / 60 Hz)[A]4
Prąd szczyt. załączania (napięcie nominalne 480 V AC / 50 Hz)[A]4
Ograniczenie prądu rozruchutak
Sprawność(napięcie nominalne 400 V AC / 60 Hz)[%]90,4
Sprawność (napięcie znamionowe 480 V AC / 50 Hz)[%]90
Zewnętrzne zabezpieczenie wyjść≤ B-6 A / ≤ C-3 A
Obniżenie wartości znamionowych[W/K]3 (60...70 °C)
Czas buforowania (napięcie nominalne 400 V AC / 60 Hz)[ms]27
Czas buforowania (napięcie znamionowe 480 V AC / 50 Hz)[ms]48
Prąd wejściowy (napięcie nominalne 400 V AC / 60 Hz)[A]0,75
Prąd wejściowy (napięcie nominalne 480 V AC / 50 Hz)[A]0,68
Strata mocy (napięcie nominalne 400 V AC / 60 Hz)[W]12,7
Strata mocy (napięcie nominalne 480 V AC / 50 Hz)[W]13,3
Zabezpieczenie zasilania przeciwprądowego[V]35

Wyjścia

Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak
Praca przy przeciążeniustały prąd wyjścia

Warunki pracy

Temperatura otoczenia[°C]-25...70
Uwaga dot. temperatury otoczenia
należy zachować odpowiednią wolną przestrzeń do chłodzenia konwekcyjnego (patrz instrukcja obsługi)
Temperatura składowania[°C]-40...85
Maks. wilgotność względna powietrza[%]95; (IEC 60068-2-30)
OchronaIP 20; (EN 60529)
Stopień zabrudzenia2; (IEC 62103: zabronione są zanieczyszczenia przewodzące)

Testy / dopuszczenia

EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2klasa A
Odporność na wibracje
IEC 60068-2-6±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Odporność na wstrząsy
IEC 60068-2-2730 g 6 ms / 20 g 11 ms
MTTF[lata]132
Korekcja współczynnika mocy (PFC)Wyjście przekaźnikowe (60 V DC; 0,3 A / 30 V DC; 1 A / 30 V AC; 0,5 A)

Dane mechaniczne

Waga[g]607
Obudowaprostopadłościan
Typ montażuMontaż na szynie DIN; (TH35 (EN 60715))

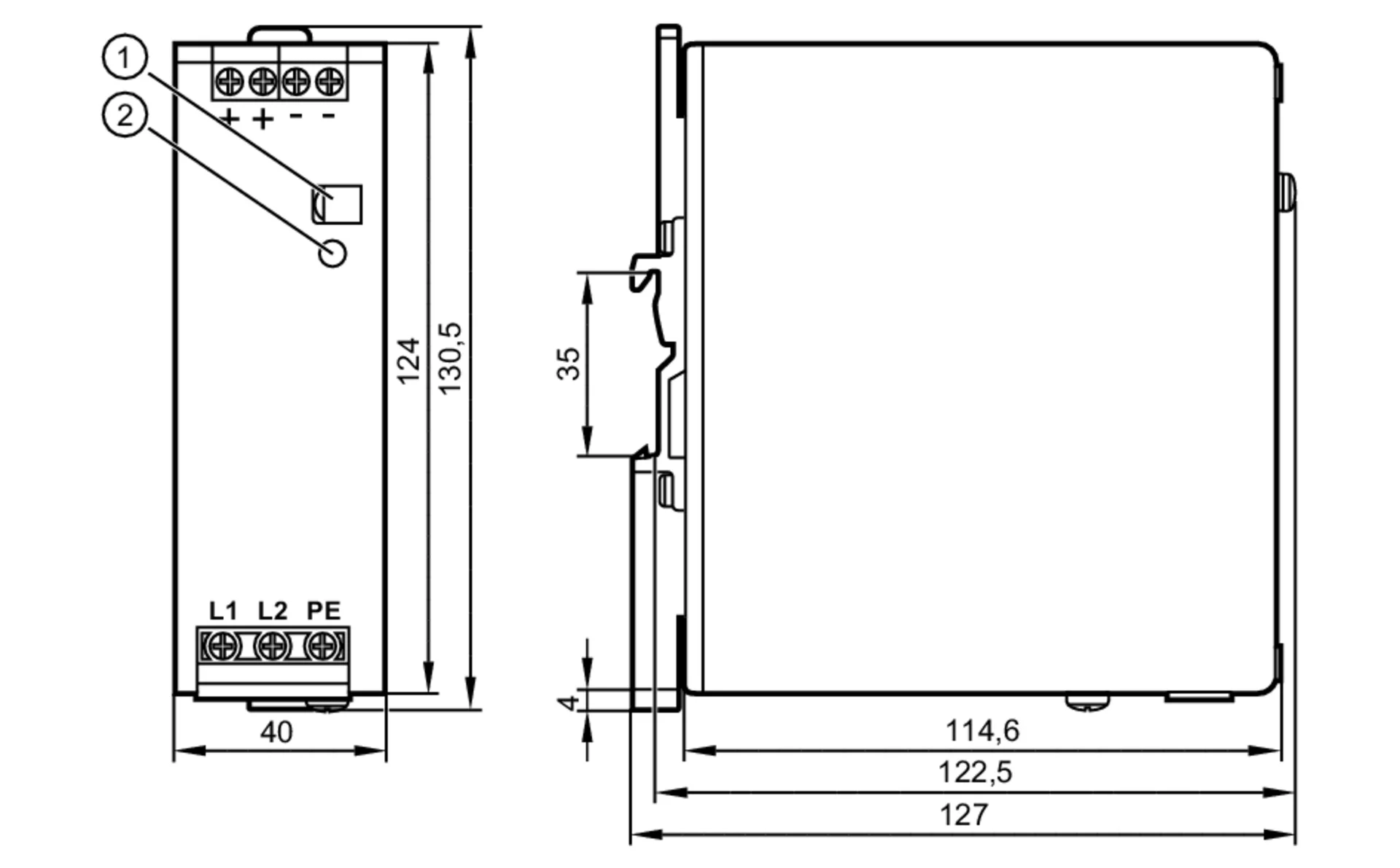

Wymiary[mm]124 x 40 x 122,5
Materiałblacha stalowa

Wyświetlacze / elementy robocze

Wyświetlacz
DC-ok1 x LED

Uwagi

Uwagi
Połączenie szeregowe wyjść tylko podobnych urządzeń do max.całkowitego napięcia 150 V DC
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Podłączeniezaciski śrubowe:

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
Schemat blokowy
diagram Schemat blokowy
Diagramy i grafiki
Diagramy i grafiki
Charakterystyka wyjściowa
diagram Charakterystyka wyjściowa
Diagramy i grafiki
Diagramy i grafiki
Carakterystyka wydajność / straty mocy
diagram Carakterystyka wydajność / straty mocy
Diagramy i grafiki
Diagramy i grafiki
Charakterystyka redukcji
diagram Charakterystyka redukcji
Diagramy i grafiki
Diagramy i grafiki
Charakterystyka czasu podtrzymania
diagram Charakterystyka czasu podtrzymania
