Cena netto/szt.
3 945,37 zł
4 852,81 zł
brutto/szt.
.png)

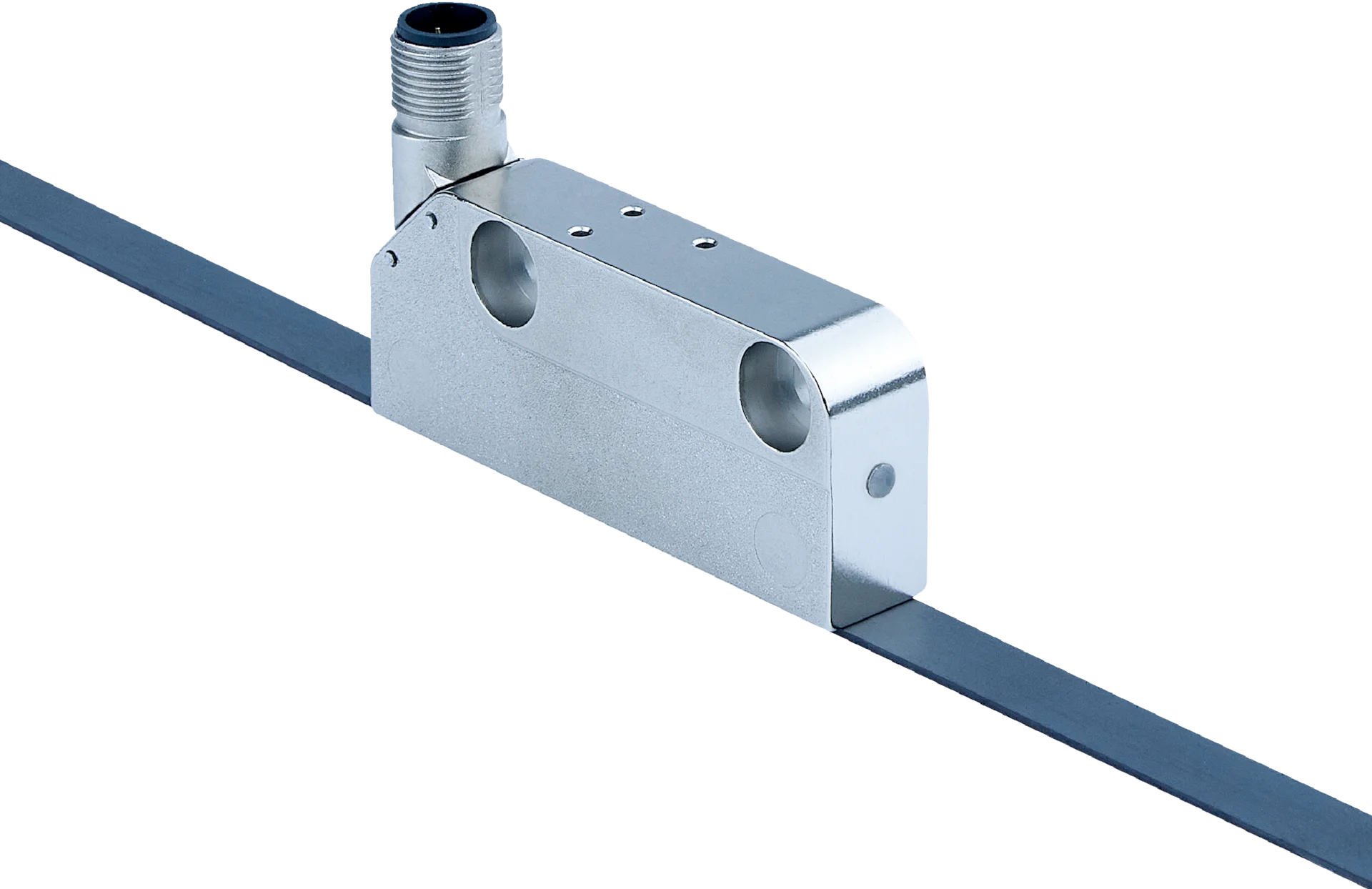

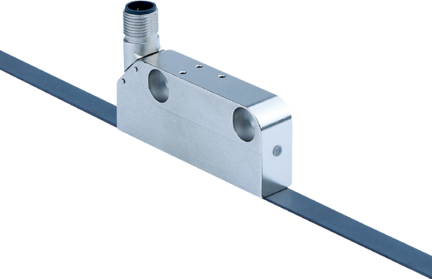

Opis produktu - Enkoder liniowe (1116912) serii STL/ETL70 - SICK
Cechy
| Zakres dostawy | Taśma magnetyczna nie należy do zakresu dostawy |
Charakterystyka bezpieczeństwa technicznego
| MTTF D (średni czas do niebezpiecznej awarii) | 135 lat(a) (EN ISO 13849) 1) |
1) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 60 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Wydajność
| Zakres pomiarowy | 0 mm ... 16.384 mm |
| Rozdzielczość | 0,448 µm, przy interpolacji sygnałów Sinus/Cosinus, 12 bitów |
| Okres | 2 mm |
| Prędkość przesuwania | 4,5 m/s, ≤ 10 m/s przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej, tryb dynamiczny (Sin/Cos) |
| Powtarzalność | < 1 µm |
| Dokładność systemu | ± 10 µm |
| Maks. odległość odczytu | 0,8 mm |
Interfejsy
| Interfejs komunikacyjny | HIPERFACE ® |
Dane elektryczne
| Napięcie zasilające | 7 V DC ... 12 V DC |
| Pobór prądu | < 200 mA |
| Typ przyłącza | Wtyk, M12, 8 pinów, uniwersalny 1) |
| Wskaźnik statusu | Dioda RGB LED |
| MTTFd: czas do niebezpiecznej awarii | 135 lat(a) (EN ISO 13849) 2) |
1) Obrotowe przyłącze uniwersalne umożliwia ustawienie pozycji złącza wtykowego w kierunku promieniowym i osiowym.
2) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 60 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
| Wymiary | Patrz rysunek wymiarowy |
| Zakres dostawy | Taśma magnetyczna nie należy do zakresu dostawy |
| Materiał, głowica odczytująca | Cynkowy odlew ciśnieniowy |
Dane dotyczące otoczenia
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 1) |
| Stopień ochrony | IP67, przy podłączonym kontrawtyku (IEC 60529) |
| Zakres temperatury roboczej | –30 °C ... +85 °C |
| Zakres temperatur składowania | –40 °C ... +85 °C, bez opakowania |
| Dopuszczalna względna wilgotność powietrza | 100 %, Dopuszczalna kondensacja wilgoci |
| Odporność na wstrząsy | 500 m/s², 11 ms (EN 60068-2-27) |
| Odporność na drgania | 100 m/s², 10 Hz ... 2.000 Hz (EN 60068-2-6) |
1) Kompatybilność elektromagnetyczna jest gwarantowana zgodnie z podanymi normami, jeśli system sprzężenia zwrotnego jest połączony za pomocą ekranu przewodu z centralnym punktem uziemienia regulatora silnika i jest połączony z potencjałem silnika na dużej powierzchni za pomocą obudowy enkodera. Przy zastosowaniu innych sposobów ekranowania użytkownik musi przeprowadzić własne testy.
Klasyfikacje
| ECLASS 5.0 | 27270705 |
| ECLASS 5.1.4 | 27270705 |
| ECLASS 6.0 | 27270705 |
| ECLASS 6.2 | 27270705 |
| ECLASS 7.0 | 27270705 |
| ECLASS 8.0 | 27270705 |
| ECLASS 8.1 | 27270705 |
| ECLASS 9.0 | 27270705 |
| ECLASS 10.0 | 27270705 |
| ECLASS 11.0 | 27270705 |
| ECLASS 12.0 | 27273902 |
| ETIM 5.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| ETIM 7.0 | EC002544 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41111613 |
Parametry techniczne - Enkoder liniowe (1116912) serii STL/ETL70 - SICK
Nr kat.
OC-SICK021019
Pliki do pobrania - Enkoder liniowe (1116912) serii STL/ETL70 - SICK
- dataSheet_STL70-0HA8_1116912_pl.pdf Pobierz
