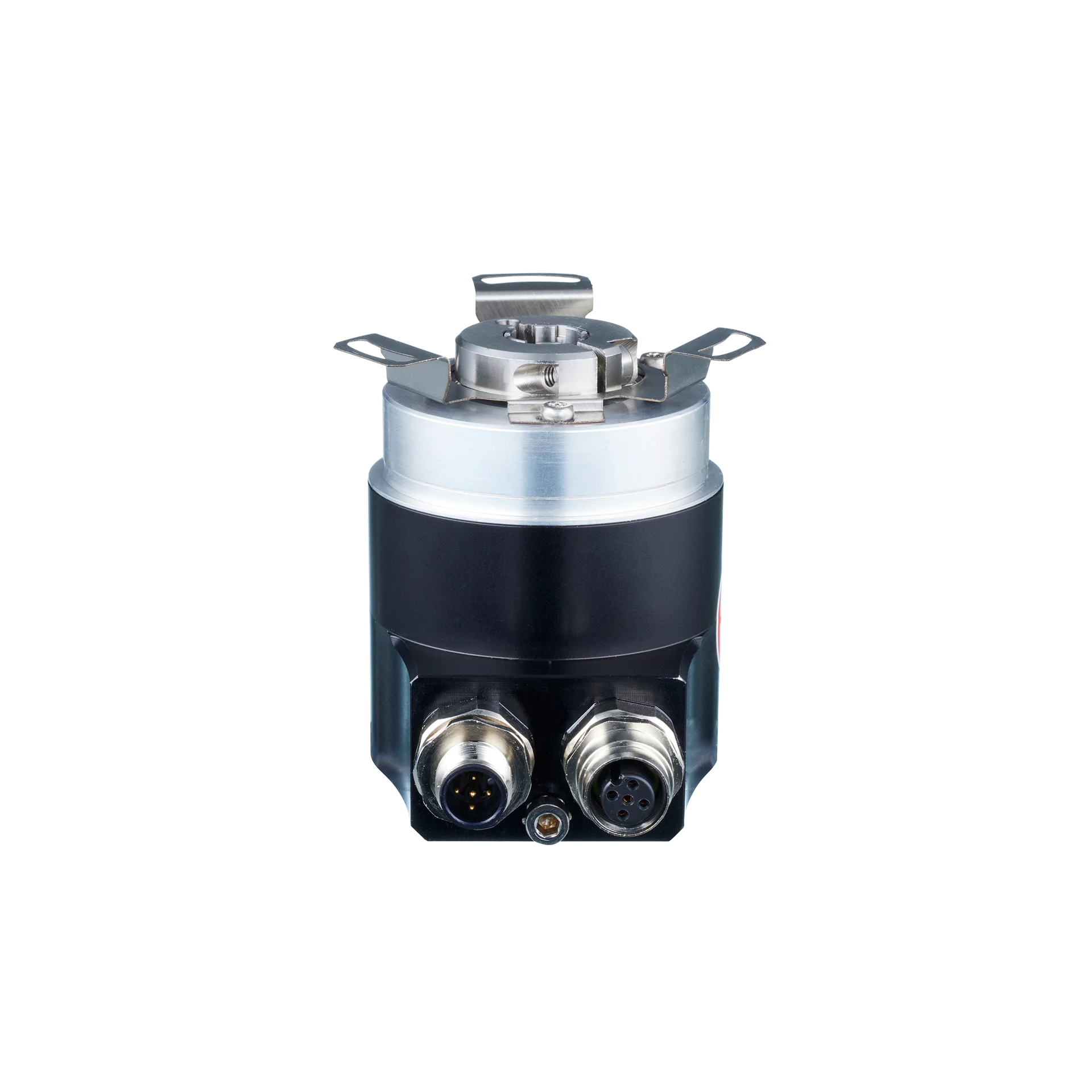

Enkoder wieloobrotowy z wałem drążonym RMO12BRU51213bCANS (RM903S) - IFM

SKU: OC-IFM015906 MPN: RM903S
Producent: IFM
Cena netto/szt. 3 887,55 zł
4 781,69 zł brutto/szt.
Enkoder wieloobrotowy z wałem drążonym RMO12BRU51213bCANS (RM903S) - IFM
3 887,55 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Enkoder wieloobrotowy z wałem drążonym RMO12BRU51213bCANS (RM903S) - IFM

  • Łatwa integracja subsystemu bezpieczeństwa z trybem ifm certyfikowanego przez TÜV Rheinland
  • subsystem bezpieczeństwa ze wsparciem CANopen Safety
  • Odpowiedni do zastosowania w funkcjach bezpieczeństwa do SIL2 / PL d kategoria 3
  • Świadectwa zgodności z następującymi normami: EN 60947-5-3, IEC 61508 i ISO 13849
  • Bezobsługowy enkoder bezpieczeństwa o działaniu w pełni magnetycznym

Cechy produktu

Rozdzielczość8192 kroki; 65536 obroty; 29 Bit
Wykonanie wałuwałek drążony zaślepiony
Średnica wału[mm]12

Aplikacja

Zasada działaniaabsolut.
Rodzaj obrotówwieloobrotowy
System detekcjimagnetyczny
AplikacjaAplikacje mobilne; dźwigi i suwnice
Temperatura otoczenia (gdy aktywny)[°C]-40...85

Dane elektryczne

Napięcie zasilania[V]8...36 DC
Pobór prądu[mA]< 60; ((24 V DC))
Moc pobierana[W]1,5
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Zabezpieczenie nadnapięciowetak; (< 60 V DC)
Czas rozruchu[s]< 2

Wyjścia

Obciążalność stykumax. 1,5 A (24 V DC )
Kodbinarne

Zakres pomiaru / nastaw

Rozdzielczość8192 kroki; 65536 obroty; 29 Bit

Dokładność / odchylenie

Dokładność[°]
non-safety0.2
safety0.5
Powtarzalność± 0,1 °; (magnetyczny)

Czasy reakcji

Odpowiedź na żądanie bezpieczeństwa[ms]7

Software / programowanie

Możliwości parametryzacjiskalowanie; ustawienie wstępne; Szybkość transmisji; node ID; wyłącznik krańcowy; funkcja przekładni; okno monitorowania; Kierunek zliczania; parametry prędkości; czas integracji; tryb ifm

Interfejsy

Liczba interfejsów CAN2
Prędkość transmisji20 kBit/s... 1 MBit/s
Rezystor terminującytak; (Extern M12 (z.B. E11590))
CAN
ProtokółCANopen; CANopen Safety; CAN Spezifikation 2.0 A
Ustawienia fabryczne
Szybkość transmisji: 250 kBit/s
node ID: 32
WersjaCiA 406 V4.1.0; CiA 301 V4.2.0; CiA DSP-305 V3.0.0 LSS; EN 50325-4; EN 50325-5; ISO 11898

Warunki pracy

Temperatura otoczenia[°C]-40...85
Temperatura składowania[°C]-40...90
Uwaga na temat temperatury przechowywania
środowisko suche
Maks. wilgotność względna powietrza[%]98
Maks. wysokość nad poziomem morza[m]5000
OchronaIP 67; IP 69K; (z dokręconym wtykiem żeńskim ifm)

Testy / dopuszczenia

EMC
IEC 61000-4-2 ESD 66 kV CD / 15 kV AD
IEC 61000-4-3 w.cz. promieniowane20 V/m (27...1000MHz)
10 V/m (1000...2000MHz)
3 V/m (2000...6000MHz)
IEC 61000-4-4 Burst4 kV
IEC 61000-4-5 Surge2 kV (ekran)
IEC 61000-4-6 HF20 V
IEC 55011klasa B
IEC 61000-4-8 pola magnetyczne30 A/m (50 Hz) / 1000 A/m (0 Hz) Kryteria niepowodzenia A
Odporność na wstrząsy
IEC 60068-2-27100 g 6 ms połówka sinusoidy; 100 wstrząsów w każdym kierunku z 3 osi współrzednych
Odporność na wibracje
IEC 60068-2-6415 g Sinus / 50...2000 Hz
ISO 19014-35,7 g RMS
Próba natrysku solanki
IEC 60068-2-52poziom istotności 5
Dopuszczenie UL
Tamax. 75 °C
Typ obudowyType 1
ZasilanieClass 2
Numer ULE251902
Normazgodność z ECE R 10 Rev.6

Klasyfikacja bezpieczeństwa

Spełnia wymogi
ISO 13849-1 kategoria 3, PL d
IEC 61508 SIL 2
IEC 61800-5-2
IEC 61800-5-3
Żywotność TM (Mission Time)[h]175800
Żywotność TM (dodatkowe informacje)
20 lat
PFH[1/h]2,00E-8

Dane mechaniczne

Waga[g]726,95
Obudowacylindryczna

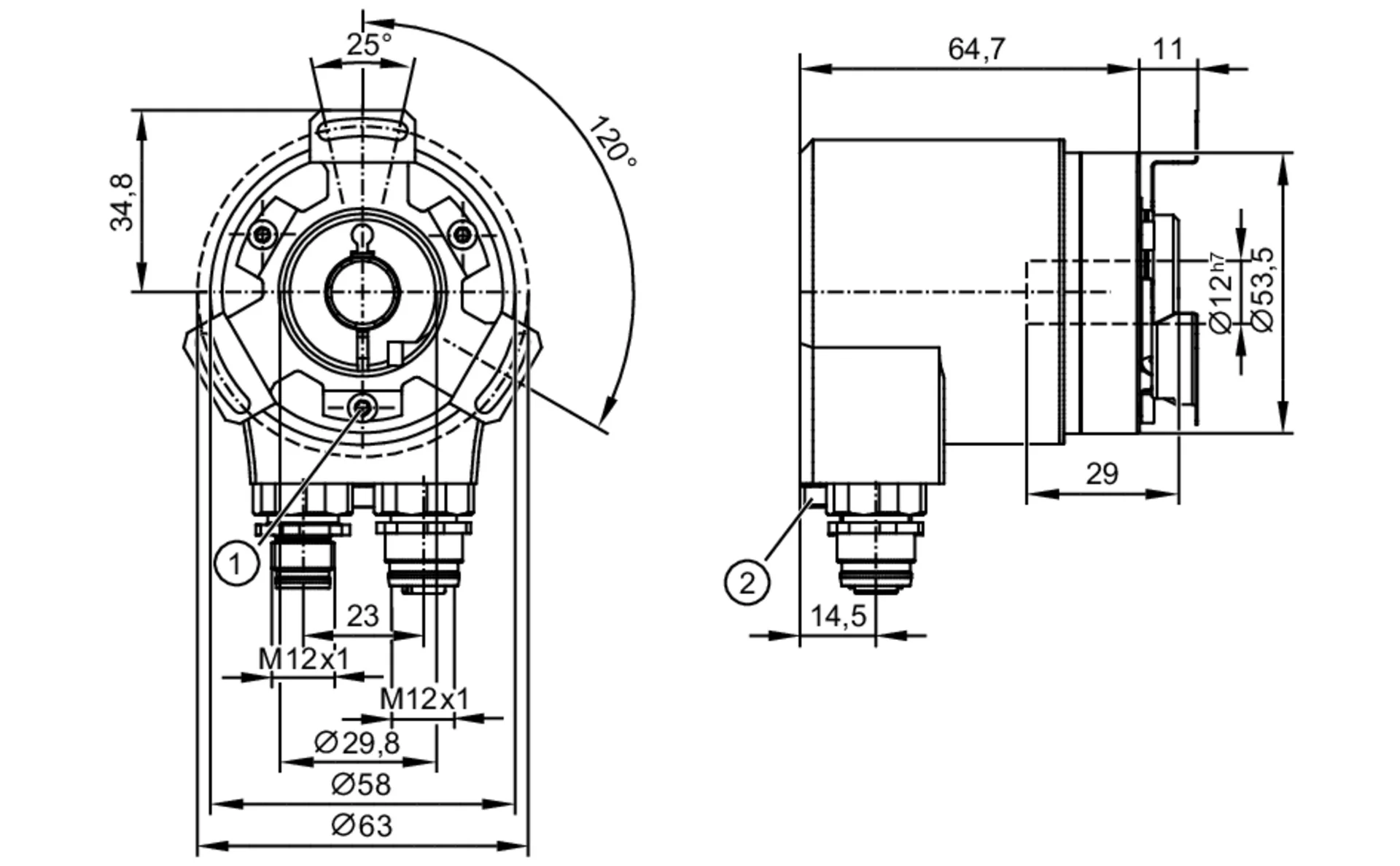

Wymiary[mm]Ø 58 / L = 64,7
Materiałuszczelnienie: NBR/HNBR; Wyświetlacz: poliwęglan; Połączenia: cynk odlewany ciśnieniowo niklowany (osiowy)/(radialny)
Maks. liczba obrotów[U/min]6000
Maks. moment rozruchowy[Nm]0,05
Referencyjna temperatura dla oidanego momentu[°C]20
Wykonanie wałuwałek drążony zaślepiony
Średnica wału[mm]12
Materiał wału
stal nierdzewna (1.4305 / 303)
Mocowanieflansza bezpośrednia; Ø 63 mm

Uwagi

Uwagi
materiałów do bezpiecznego montażu nie dostarczamy w komplecie; mocowanie jest po stronie użytkownika
spełnia wymagania EMC do zastosowań w maszynach rolniczych i leśnych, maszynach budowlanych i do prac ziemnych oraz ciężarówek przemysłowych
możliwe zastosowanie do Ag PL d zgodnie z ISO 25119, do MPL d zgodnie z ISO 19014-3
Sztuk w opakowaniu1 szt.

Połączenie elektryczne - CAN-in

Konektor: 1 x M12-A; kodowanie: A; (otwarte złącza M12 muszą być zakryte odpowiednimi zaślepkami)

Połączenie elektryczne - CAN-out

Konektor: 1 x M12-A; kodowanie: A; (otwarte złącza M12 muszą być zakryte odpowiednimi zaślepkami)
