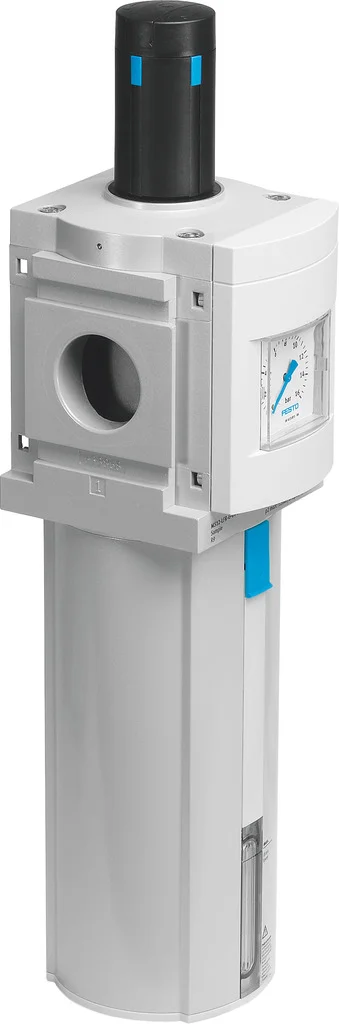

Filtr-regulator ciśnienia MS12-LFR-G-D7-EUV-LD-AS (537149) serii MS12 - Festo
Festo

Filtr-regulator ciśnienia MS12-LFR-G-D7-EUV-LD-AS (537149) serii MS12 - Festo

SKU: OT-FESTO019169 MPN: MS12-LFR-G-D7-EUV-LD-AS
Producent: Festo
Cena netto/szt. 2 916,45 zł
3 587,23 zł brutto/szt.
Filtr-regulator ciśnienia MS12-LFR-G-D7-EUV-LD-AS (537149) serii MS12 - Festo
2 916,45 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Filtr-regulator ciśnienia MS12-LFR-G-D7-EUV-LD-AS (537149) serii MS12 - Festo

Wszystkie funkcje przygotowania sprężonego powietrza: regulatory ciśnienia, zawory załączające, filtry-regulatory ciśnienia i zawory wolnego startu z funkcją bezpieczeństwa, filtry, czujniki ciśnienia i przepływu, osuszacze, separatory wody, czujniki, smarownice i rozgałęziacze. Odpowiednie rozwiązanie dla każdego zadania. W wielkościach 4, 6, 9 i 12.

  • Szerokość modułu 124 mm
  • Membranowy zawór regulacyjny sterowany pilotem, bez wewnętrznego poboru powietrza
  • Dobra charakterystyka regulacji z minimalną histerezą ciśnienia i kompensacją ciśnienia pierwotnego
  • Dobra separacja cząstek i kondensatu
  • Z odpowietrzaniem wtórnym lub bez
  • Duży przepływ
  • Pokrętło obrotowe z blokadą
  • Zintegrowana opcja przepływu zwrotnego dla odpowietrzania z wyjścia 2 do wejścia 1

Dane techniczne

Wielkość12
SeriaMS
Zabezpieczenie przed uruchomieniemPrzycisk obrotowy z zapadką
Pozycja montażuw pionie +/- 5deg
Dokładność filtracji40 µm
Spust kondensatuautomatyczny
KonstrukcjaRegulator z filtrem i manometrem
Mak. ilość kondensatu400 ml
Funkcja regulatoraStałe ciśnienie wyjściowe
Osłona pojemnikazintegrowany jako pojemnik metalowy
Stopień separacji kondensatu75 %
Symbol00991587
Wskaźnik ciśnieniaZ manometrem
Ciśnienie robocze2 bar
Zakres regulacji ciśnienia0.5 bar
Maks. histereza ciśnienia0.4 bar
Przepływ na odpowietrzeniu wtórnym500 l/min
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)12000 l/min
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:-]
Uwaga dotycząca medium roboczego/sterującegoOlej estrowy 0,1mg/m³, wg ISO 8573-1:2010 [-:-:2]
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura przechowywania-10 degC
Klasa czystości powietrza na wyjściuSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Temperatura medium5 degC
Temperatura otoczenia5 degC
Wielkość porów40 µm
Waga produktu7000 g
Typ mocowaniaInstalacja na przewodach
Przyłącze pneumatyczne 1wew.
Przyłącze pneumatyczne 2wewn.
Materiał pokrywyPA
Materiał podkładkiPolioksymetylen
Materiał wspornika filtraPolioksymetylen
Materiał okienka podglądu metalowego pojemnikaPC
Materiał części obsługowejWzmocniony poliamid
Materiał uszczelnieńNBR
Materiał sprężynyStal sprężynowa
Materiał filtraBrąz spiekany
Materiał obudowyAluminiowy odlew ciśnieniowy
Materiał membranyNBR
Materiał pojemnikaStop aluminium do przeróbki plastycznej
Materiał dysku separującegoPolioksymetylen
Materiał popychacza zaworuStop aluminium do przeróbki plastycznej
Materiał krążka stabilizującegoPolioksymetylen

Parametry techniczne - Filtr-regulator ciśnienia MS12-LFR-G-D7-EUV-LD-AS (537149) serii MS12 - Festo

Seria
MS
Temperatura przechowywania
-10 ... 60 °C
Przyłącze pneumatyczne 1
Wewnętrzne
Przyłącze pneumatyczne 2
Wewnętrzne
Materiał sprężyny
Stal sprężynowa
Wkładka filtracyjna
40 µm
Materiał pojemnika
Stop aluminium
Zabezpieczenie przed uruchomieniem
Pokrętło obrotowe z blokadą, Z osprzętem, zamykany
Funkcja sterowania
Stale ciśnienie wyjściowe, Z kompensacją ciśnienia początkowego, Z odpowietrzeniem wtórnym, Z przepływem zwrotnym
Materiał części obsługowej
Wzmocnione PA, POM
Waga produktu
7 000 g
Osłona pojemnika
Zintegrowana metalowa osłona
Wskaźnik ciśnienia
Manometr
Klasa czystości powietrza na wyjściu
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał płyty separującej
POM
Materiał krążka ruchu wirowego
POM
Materiał uchwytu wkładki filtrującej
POM
Przepływ, odpowietrzenie wtórne
500 l/min
Materiał wziernika w pojemniku metalowym
PC
Materiał krążka stabilizującego
POM
Materiał membrany
NBR
Ciśnienie robocze
2 ... 12 bar
Temperatura otoczenia
5 ... 60 °C
Materiał pokrywy
PA
Materiał uszczelnień
NBR
Sposób montażu
Zabudowa w linii, Z kątownikiem mocującym, Do wyboru:
Temperatura medium
5 ... 60 °C
Wielkość
12
Materiał obudowy
Aluminium-odlew ciśnieniowy
Materiał filtra
Brąz spiekany
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:-], Gazy obojętne
Normalny przepływ nominalny
12 000 ... 17 000 l/min
Maks. histereza ciśnienia
0.4 bar
Zakres regulacji ciśnienia
0.5 ... 12 bar
Maks. ilość kondensatu
400 cm3
Spust kondensatu
W pełni automatyczny, Ręczne przyciskanie
Pozycja zabudowy
Pionowa +/- 5°
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Regulator z filtrem i manometremFiltr ze spieku z separatorem odśrodkowymze spustem kondensatuz odpowietrzaniem wtórnymmodułowawstępnie wysterowany regulator membranowy
Nr kat.
OT-FESTO019169

Pliki do pobrania - Filtr-regulator ciśnienia MS12-LFR-G-D7-EUV-LD-AS (537149) serii MS12 - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
