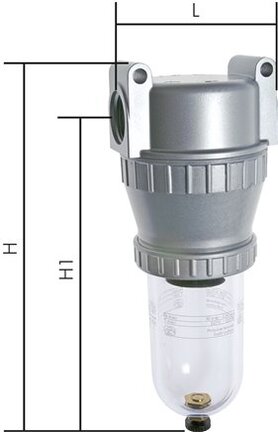

Filtr standardowy, G 1/2, Standard 2 AM

FILTRY DO SPRĘŻONEGO POWIETRZA STANDARD G 1/4" - G 3"

Zastosowanie filtrów do sprężonego powietrza STANDARD G 1/4" - G 3"

• Filtry serii STANDARD z gwintami G 1/4 - G 3" wykorzystywane są w układach pneumatyki do uzyskania właściwej jakości sprężonego powietrza
• Właściwy poziom filtracji  (klasa jakości sprężonego powietrza) zapewnia prawidłową pracę elementów pneumatyki, zmniejsza ryzyko wystąpienia awarii i przestojów maszyn i urządzeń, wydłuża trwałości elementów pneumatyki
• Filtry standardowe montowane są indywidualnie
• Filtry sprężonego powietrza w wykonaniu standardowym zatrzymują cząstki o wielkości powyżej 40 µm (dostępna wersja z filtracją 5 µm)

Zasada filtracji:

Filtracja cząstek stałych przez wkład filtra ze spieku, filtracja zanieczyszczeń ciekłych z wykorzystaniem siły odśrodkowej

Elementy mocujące i montażowe:

• Do zamocowania filtra przeznaczone są kątowniki mocujące ZW10 (zobacz) i ZW30 (zobacz)

Wkłady filtrujące:

Do filtrów typu STANDARD są dostępne są wymienne wkłady filtrujące

Dane techniczne:

• Medium robocze: sprężone powietrze, gazy neutralne nietoksyczne i nie palne

• Materialy: korpus - odlew ciśnieniowy z cynku Z410, zbiornik kondensatu: poliwęglan (dostępna osłona zbiornika i zbiornik metalowy)

• Przepływ (w zależności od wielkości)*: od 800 l/min do 4000 l/min
• Sposób montażu: indywidualnie przewodowo lub z użyciem kątowników mocujących
• Zakres temperatur pracy: -10°C do +60°C
• Dokładność filtracji: standardowo 40 µm (dostępna wersja z filtracją 5 µm i 8 µm)

• Ciśnienie wejściowe: 1,5 - 16 bar (z metalowym zbiornikiem 1,5 - 25 bar, dla wielkości 8 i 9: 1,5 - 20 bar)
• ATEX: materiały eksploatacyjne bez własnego potencjalnego źródła zapłonu w odniesieniu do dyrektywy 2014/34/UE (nie typoszereg 9)

• Sposób usuwania kondensatu dla wersji standardowej: półautomatyczny*
• Opcje wykonania: dokładność filtracji 5 µm - 5, dokładność filtracji 8 µm (tylko dla wielkości 8 i 9 - 8, wersja z osłoną zbiornika - S, wersja z metalowym zbiornikiem (ciśnienie pracy 1,5 - 25 bar, dla wielkości 8 i 9: ciśnienie pracy 1,5 - 20 bar) - M, automatyczny spust kondensatu* - AM, automatyczny spust kondensatu NC * (0 - 16 bar) - AMNC

* nie należy dokręcać śruby spustowej do oporu gdyż może to spowodować brak otwarcia zaworu i brak zrzutu kondensatu!
