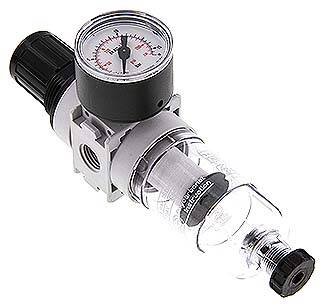

Filtroreduktory do sprężonego powietrza i wody Multifix, wielkość 0 - Air-Com

FILTROREDUKTORY DO SPRĘŻONEGO POWIETRZA I WODY MULTIFIX G 1/4", WIELKOŚĆ 0

Zastosowanie filtroreduktorów do sprężonego powietrza i wody G 1/4", seria Multifix wielkość 0

• Filtroreduktory do powietrza i wody G 1/4" o wielkości 0 to elementy do przygotowania medium roboczego w instalacjach pneumatycznych i wodnych o niewielkoch przepływach
• Filtroreduktory do powietrza i wody G 1/4" nie posiadają odpowietrzenia strony za zaworem
• Filtroreduktory oczyszczają sprężone powietrze z zanieczyszczeń stałych oraz ciekłych (w ograniczonym zakresie) oraz ustawiają i utrzymują stałe ciśnienie wyjściowe
• Stałe ciśnienie na wyjściu utrzymywane jest bez względu na zmiany ciśnienia wejściowego
• Regulacja ciśnienia: pokrętłem

Elementy mocujące i montażowe:

• Do zamocowania filtroreduktora o wielkości 0 przeznaczony jest kątownik mocujący W0 (zobacz) lub kątownik do mocujący z nakrętką do mocowania pulpitowego MW1 (zobacz)
• Do połączenia filtroreduktora z do innych elementów FRL w ramach typoszeregu 0 (wielkości) stosuje pakiet złączy KP0 (zobacz)

Filtroreduktory do powietrza i wody Multifix G 1/4" wielkość 0, co warto wiedzieć?

• Filtroreduktory Multifix o wielkości 0 z gwintem G1/4 to uniwersalne elementy dla zastosowań przemysłowych i warsztatowych
• Stosowanie filtroreduktorów jest wymagane dla właściwej pracy elementów pneumatyki
• Bloki przygotowania sprężonego powietrza Multifix stosowane są dla uzyskania odpowiedniej czystości powietrza oraz do redukowania (ustawiania) ciśnienia wyjściowego
• Ustawione ciśnienie wyjściowe na filtroreduktorze sprężonego powietrza Multifix utrzymywane jest bez względu na wahania ciśnienia wejściowego
• Zbiornik kondensatu w filtroreduktorze do powietrza i wody Multifix G 1/4" standardowo posiada półautomatyczny spust kondensatu
• Filtroreduktory Multifix są wyposażone w manometr
• Na korpusie filtroreduktora Multifix zaznaczono strzałkami kierunek przepływu
• Filtroreduktory Multifix wielkość 0 posiadają zbiorniki nieosłonięte z poliwęglanu (dostępna wersja ze zbiornikiem metalowym)

Zalety stosowania:

• możliwość rozszerzania funkcjonalności poprzez montaż do innych elementów FRL Multifix

• prosty montaż poszczególnych komponentów przy użyciu pakietów łączeniowych w ramach tej samej wielkości (typoszeregu)
• pokrętło można zablokować przez wciśnięcie

Parametry techniczne:

• Materiały: korpus -  poliamid PA 66 GF60, kołpak sprężyny: POM, membrana i uszczelki: NBR, zbiornik: poliwęglan


• Medium robocze: sprężone powietrze, gazy neutralne

• Wykonanie: filtroreduktor membranowy bez odpowietrzenia z filtrem (filtracja na zasadzie odśrodkowej i przez spiekany wkład filtra) z manometrem 40 mm

• Zakres temperatur: maks. +50°C

• Przepływ: 700 l/min (odpowiada to ok. 7% dla wody)
• Ciśnienie wejściowe: maks. 16 bar (przy zastosowaniu pakietu łączącego maks. 12 bar
• Zakres regulacji ciśnienia: 0,5 do 10 bar*, 0,1 - 3 bar, 0,2 - 6 bar

• Sposób usuwania kondensatu: półautomatyczny***
• Przyłącze manometru: G 1/8"
• Dokładność filtracji: 5 µm
• Maks. ilość kondensatu w zbiorniku: 16 cm³
• Gwint do mocowania pulpitowego: M30x1,5
• Zakres dostawy: filtroreduktor razem z manometrem 40 mm

• Blokada nastawy ciśnienia: poprzez wciśnięcie pokrętła
• Opcje wykonania: wersja z zamkiem bębenkowym - K, wersja z zamkiem bębenkowym z zamknieciem E 11** - KE11, wykonanie ze zbiornikiem metalowym -MBC
