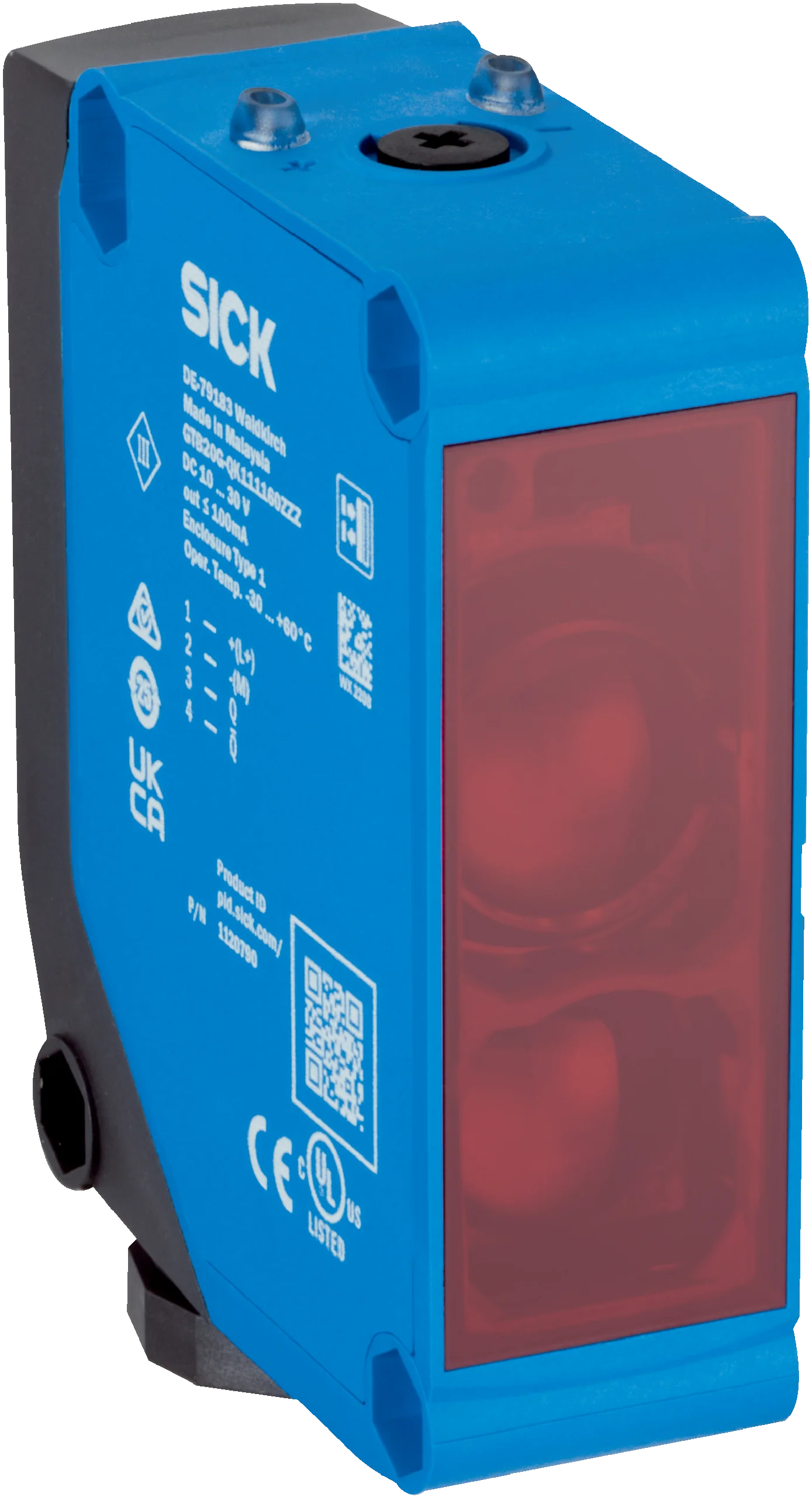

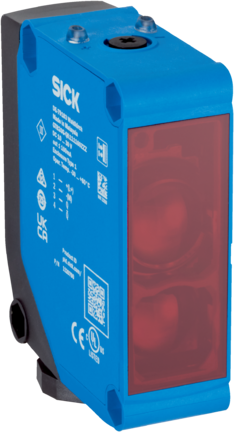

Fotoprzekaźnik (1120790) serii G20 - SICK

Name: Fotoprzekaźnik (1120790) serii G20 - SICK
Brand: SICK
SKU: OC-SICK021787
Price: 905.58 PLN
Availability: InStock

SKU: OC-SICK021787 MPN: 1120790

Producent: SICK

Cena netto/szt. 905,58 zł

1 113,86 zł brutto/szt.

905,58 zł netto

szt.

Produkt: Dostępny

Tylko na zamówienie

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Fotoprzekaźnik (1120790) serii G20 - SICK

Cechy

Zasada działania

Fotoprzekaźnik odbiciowy

Szczegóły zasady działania

Tłumienie tła

Zasięg wykrywania
Minimalny zasięg	0,005 m
Maks. zasięg wykrywania	3 m
Zakres ustawienia wartości progowej przełączania dla tłumienia tła	0,1 m ... 3 m
Obiekt referencyjny	Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033)
Odstęp minimalny pomiędzy ustawionym zasięgiem oraz tłem (czarny 6% / biały 90%)	200 mm, przy odległości 1000 mm

Wiązka transmisyjna
Nadajnik światła	LED
Rodzaj światła	Widzialne światło czerwone
Kształt plamki świetlnej	Prostokątny
Rozmiar plamki świetlnej (odległość)	Ø 28 mm (500 mm)
Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania)	< +/- 1,5° (przy T _U = +23°C)

Parametry LED
Referencja normatywna	EN 62471:2008-09 \| IEC 62471:2006, modyfikowane
Oznaczenie grupy ryzyka LED	Dowolna grupa
Długość fali	630 nm
Średnia trwałość użytkowa	100 000 h przy T _U = +25°C

Rodzaj ustawiania
Potencjometr	Do ustawiania zasięgu, 7 obrotów

Wskazanie
Dioda LED, zielona	Wskaźnik stanu Stale wł.: zasilanie włączone Stale wył.: brak obiektu
Żółta LED	Status odbioru światła Stale wł.: obiekt obecny Stale wył.: brak obiektu

Charakterystyka bezpieczeństwa technicznego

MTTF _D	790 lat(a)
DC _avg	0%

Dane elektryczne

Napięcie zasilające U _B

10 V DC ... 30 V DC ¹⁾

Tętnienia resztkowe

< 5 V _ss

Kategoria użytkowa

DC-13 (wg EN 60947-1)

Pobór prądu

≤ 30 mA, bez obciążenia. Przy U _B = 24 V

Klasa ochrony

III

Wyjście cyfrowe
Liczba	2 (Komplementarne)
Rodzaj	Push-Pull: PNP/NPN
Napięcie sygnału PNP wysoki/niski	U _V - (≤ 3 V) / ok. 0 V
Napięcie sygnału NPN wysoki/niski	U _V - (≤ 3 V) / ok. 0 V
Prąd wyjściowy I _maks.	≤ 100 mA ²⁾
Układy zabezpieczające wyjścia	Zabezpieczenie przed zamianą biegunów
	Zabezpieczenie nadprądowe
	Chronione przed zwarciem
Czas odpowiedzi	≤ 1,67 ms
Częstotliwość przełączania	300 Hz ³⁾

Przyporządkowanie styków/żył
BN 1	+ (L+)
WH 2	Ǭ Wyjście cyfrowe, załączane przez ciemność, obiekt obecny → wyjście Ǭ LOW
BU 3	- (M)
BK 4	Q Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście Q HIGH

¹⁾ Wartości graniczne.

²⁾ Przy U _B > 24 V, I maks. = 100 mA.

³⁾ Przy relacji światło/ciemność 1:1.

Dane mechaniczne

Korpus

Prostopadłościenny

Wymiary (szer. x wys. x głęb.)

23,5 mm x 74,5 mm x 52,5 mm

Przyłącze

Przyłącze zaciskowe, 4 złącza zaciskowe

Materiał
Obudowa	Tworzywo sztuczne, ABS
Szyba przednia	Tworzywo sztuczne, PMMA

Masa

Ok. 90 g

Dane dotyczące otoczenia

Stopień ochrony	IP67 (EN 60529)
Temperatura otoczenia podczas pracy	–30 °C ... +60 °C
Temperatura otoczenia podczas przechowywania	–40 °C ... +70 °C
Typ. odporność na światło zewnętrzne	Światło słoneczne: ≤ 20.000 lx
Odporność na wstrząsy	30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27))
Odporność na drgania	10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Wilgotność powietrza	35 % ... 95 %, względna wilgotność powietrza (bez nalotu)
Kompatybilność elektromagnetyczna (EMC)	EN 60947-5-2 ¹⁾
Nr pliku UL	NRKH.E348498 & NRKH7.E348498

¹⁾ Urządzenie może wywoływać zakłócenia, jeśli jest stosowane w środowisku mieszkalnym.

Certyfikaty

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
MAR declaration of conformity	✔
China-RoHS	✔
Certyfikat cRUus	✔
Bezpieczeństwa fotobiologicznego (IEC EN 62471)	✔

Klasyfikacje

ECLASS 5.0	27270904
ECLASS 5.1.4	27270904
ECLASS 6.0	27270904
ECLASS 6.2	27270904
ECLASS 7.0	27270904
ECLASS 8.0	27270904
ECLASS 8.1	27270904
ECLASS 9.0	27270904
ECLASS 10.0	27270904
ECLASS 11.0	27270904
ECLASS 12.0	27270903
ETIM 5.0	EC002719
ETIM 6.0	EC002719
ETIM 7.0	EC002719
ETIM 8.0	EC002719
UNSPSC 16.0901	39121528

Parametry techniczne - Fotoprzekaźnik (1120790) serii G20 - SICK

Nr kat.

OC-SICK021787

Pliki do pobrania - Fotoprzekaźnik (1120790) serii G20 - SICK

dataSheet_GTB20G-QK111160ZZZ_1120790_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
