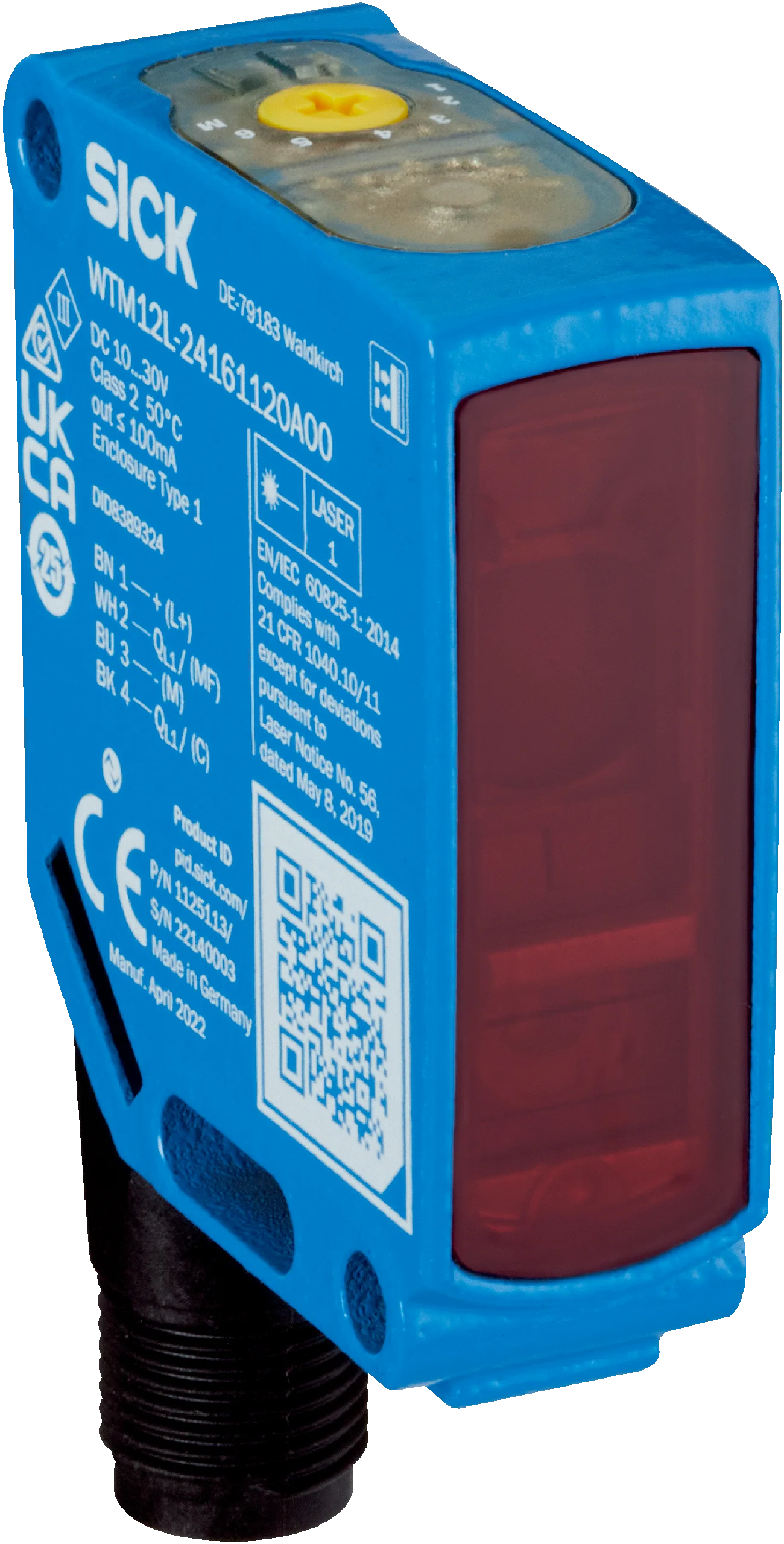

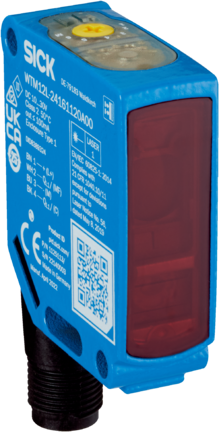

Fotoprzekaźnik (1125932) serii W12 - SICK

SKU: OC-SICK022603 MPN: 1125932
Producent: SICK
Cena netto/szt. 1 600,67 zł
1 968,82 zł brutto/szt.
Fotoprzekaźnik (1125932) serii W12 - SICK
1 600,67 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Fotoprzekaźnik (1125932) serii W12 - SICK

Cechy

Zasada działania Fotoprzekaźnik odbiciowy
Szczegóły zasady działania Tłumienie tła, Tłumienie przedpola, MultiMode
MultiMode

1 Tłumienie tła

2 Tłumienie przedpola

3 Uczenie (Teach-in) dwupunktowe

4 Dwa niezależne punkty przełączania

5 Window

6 ApplicationSelect

M Ręcznie/pomiar

Zasięg wykrywania
Minimalny zasięg 15 mm (Mode 1, 3, 4, 5)
20 mm (Mode 2)
15 mm (Mode 1 i 6 łączone)
Maks. zasięg wykrywania 420 mm (Mode 1, 3, 4, 5)
150 mm (Mode 2)
650 mm (Mode 1 i 6 łączone)
Zakres ustawienia wartości progowej przełączania dla tłumienia tła 30 mm ... 420 mm (Mode 1, 3, 4, 5)
35 mm ... 150 mm (Mode 2)
30 mm ... 650 mm (Mode 1 i 6 łączone)
Obiekt referencyjny Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033)
Odstęp minimalny pomiędzy ustawionym zasięgiem oraz tłem (czarny 6% / biały 90%) 4 mm, przy odległości 140 mm (Mode 1, 3, 4, 5)
3 mm, przy odległości 200 mm (Mode 1 i 6 łączone)
Wysokość minimalna obiektu w przypadku ustawionego zasięgu na czarnym tle (współczynnik remisji 6%) 2 mm, przy odległości 90 mm (Mode 2)
Zalecany zakres zasięgu w celu zapewnienia lepszej wydajności 40 mm ... 160 mm (Mode 1, 3, 4, 5)
40 mm ... 120 mm (Mode 2)
40 mm ... 400 mm (Mode 1 i 6 łączone)
Wartość odległości
Zakres pomiarowy 30 mm ... 420 mm
Rozdzielczość 1 mm
Powtarzalność 0,1 mm ... 4 mm 1) 2) 3)
Dokładność Typ. 2,0 mm w odległości 30 – 120 mm, typ. 12 mm w odległości 120 ... 250 mm, typ. 40 mm w odległości 250 ... 400 mm 1) 1) 1)
Przekazywanie wartości odległości Przez IO-Link
Szybkość aktualizacji wartości odległości 20 ms
Wiązka transmisyjna
Nadajnik światła Laser
Rodzaj światła Widzialne światło czerwone
Kształt plamki świetlnej Kształt eliptyczny
Rozmiar plamki świetlnej (odległość) 2,4 mm x 1 mm (160 mm)
Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) < +/- 1,0° (przy T U = +23°C)
Parametry lasera
Referencja normatywna EN 60825-1:2014, IEC 60825-1:2014
Klasa lasera 1
Długość fali 655 nm
Czas trwania impulsu 4 µs
Maksymalna moc impulsu < 4,03 mW
Średnia trwałość użytkowa 50 000 h przy T U = +25°C
Najmniejszy wykrywalny obiekt (MDO), standardowo
3 mm (w przypadku odległości 160 mm, Mode 1, 3, 4, 5)
2,8 mm (przy odległości 120 mm, Mode 2)
2,5 mm (przy odległości 200 mm, Mode 1 i 6 łączone)
Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033)
Rodzaj ustawiania
Element przyciskowo-obrotowy BluePilot: do ustawiania zasięgu oraz wyboru trybu
IO-Link Do ustawiania parametrów czujnika oraz funkcji Smart Task
Wskazanie
Niebieska LED BluePilot: wskaźnik trybu, wskaźnik stanów przełączania Q L1 (LED 3 stale włączona) i Q L2 (LED 5 stale włączona)
Dioda LED, zielona Wskaźnik stanu
Stale wł.: zasilanie włączone
Miga: tryb IO-Link
Żółta LED Status odbioru światła
Stale wł.: obiekt obecny
Stale wył.: brak obiektu
Cechy szczególne MultiMode
Zastosowania specjalne Wykrywanie małych obiektów, Wykrywanie obiektów poruszających się z bardzo dużą prędkością, Wykrywanie płaskich obiektów, Wykrywanie nierównych i błyszczących obiektów, Wykrywanie obiektów o słabej remisji i nachylonych, Wykrywanie perforowanych obiektów

1) Współczynnik remisji 90%.

2) Odpowiada 1 σ.

3) Patrz charakterystyki powtarzalności.

Charakterystyka bezpieczeństwa technicznego

MTTF D 280 lat(a)
DC avg 0 %
T M (okres użytkowania) 10 lat(a) (EN ISO 13849, poziom wykorzystania: 60%)

Interfejs komunikacyjny

IO-Link ✔ , IO-Link V1.1
Prędkość przesyłania danych COM2 (38,4 kBaud)
Czas cyklu 2,3 ms
Długość danych procesowych 16 Bit
Struktura danych procesowych Bit 0 = sygnał przełączający Q L1
Bit 1 = sygnał przełączający Q L2
Bit 2 – 15 = Current receiver level (live)
VendorID 26
DeviceID HEX 0x8002D2
DeviceID DEC 8389330
Kompatybilny typ portu Master A
Tryb SIO – wsparcie Tak

Dane elektryczne

Napięcie zasilające U B 10 V DC ... 30 V DC 1)
Tętnienia resztkowe ≤ 5 V
Kategoria użytkowa

DC-12 (Wg EN 60947-5-2)

DC-13 (Wg EN 60947-5-2)

Pobór prądu ≤ 14 mA, bez obciążenia. Przy U B = 24 V
Klasa ochrony III
Wyjście cyfrowe
Liczba 2 (Komplementarne)
Rodzaj Push-Pull: PNP/NPN
Napięcie sygnału PNP wysoki/niski Ok. U V –2,5 V / 0 V
Napięcie sygnału NPN wysoki/niski Ok. U B / < 2,5 V
Prąd wyjściowy I maks. ≤ 100 mA
Układy zabezpieczające wyjścia Zabezpieczenie przed zamianą biegunów
Zabezpieczenie nadprądowe
Chronione przed zwarciem
Czas odpowiedzi ≤ 200 µs, ≤ 500 µs, ≤ 15 ms (Mode 1, 2, 3, Mode 4, 5, Mode 1 i 6 łączone) 2) 2) 2)
Dokładność powtarzalności (czas odpowiedzi) 85 µs (Mode 1, 2, 3) 2)
150 µs (Mode 4, 5) 2)
5 ms (Mode 1 i 6 łączone) 2)
Częstotliwość przełączania 2.500 Hz, 1.000 Hz, 30 Hz (Mode 1, 2, 3, Mode 4, 5, Mode 1 i 6 łączone) 3) 3) 3)
Przyporządkowanie styków/żył
BN 1 + (L+)
WH 2 Ǭ L1 /MF
Wyjście cyfrowe, załączane przez ciemność, obiekt obecny → wyjście ǬL1 LOW (Mode 1, 3, 4, 5, 6). wyjście cyfrowe, załączane przez ciemność, obiekt obecny → wyjście ǬL1 HIGH (Mode 2). 4)
Funkcja styku 2 czujnika z możliwością konfiguracjidalsze możliwości ustawień za pośrednictwem IO-Link
BU 3 - (M)
BK 4 QL1/C
Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście QL1 (Mode 1, 3, 4, 5, 6). wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście QL1 LOW (Mode 2)Komunikacja IO-Link C 4)
Funkcja styku 4 czujnika z możliwością konfiguracjidalsze możliwości ustawień za pośrednictwem IO-Link

1) Wartości graniczne.

2) Czas biegu sygnału przy obciążeniu rezystancyjnym w trybie przełączania.

3) Przy relacji światło/ciemność 1:1.

4) Tego wyjścia przełączającego nie wolno łączyć z innym wyjściem.

Dane mechaniczne

Korpus Prostopadłościenny
Wymiary (szer. x wys. x głęb.) 15,6 mm x 49,5 mm x 43,1 mm
Przyłącze Wtyk M12, 4-pinowy
Materiał
Obudowa Metal, Cynkowy odlew ciśnieniowy
Szyba przednia Tworzywo sztuczne, PMMA
Wtyk Tworzywo sztuczne, VISTAL®
Masa Ok. 77 g
Maks. moment dokręcenia śrub mocujących 1,4 Nm

Dane dotyczące otoczenia

Stopień ochrony

IP66 (EN 60529)

IP67 (EN 60529)

IP69 (EN 60529)

Temperatura otoczenia podczas pracy –20 °C ... +55 °C
Temperatura otoczenia podczas przechowywania –40 °C ... +70 °C
Czas nagrzewania < 15 min, przy T u poniżej –10°C
Typ. odporność na światło zewnętrzne

Światło sztuczne: ≤ 50.000 lx

Światło słoneczne: ≤ 50.000 lx

Odporność na wstrząsy 50 g, 11 ms (25 dodatnich i 25 ujemnych udarów wzdłuż osi X, Y, Z, łącznie 150 udarów (EN60068-2-27))
Odporność na drgania 10 Hz ... 2.000 Hz (Amplituda 0,5 mm/10 g, 20 sweeps na oś, dla osi X, Y, Z, 1 oktawa/min, (EN60068-2-6))
Wilgotność powietrza 35 % ... 95 %, względna wilgotność powietrza (bez nalotu)
Kompatybilność elektromagnetyczna (EMC) EN 60947-5-2
Odporność na działanie środków czyszczących ECOLAB
Nr pliku UL NRKH.E181493 & NRKH7.E181493

Smart Task

Oznaczenie Smart Task Logika podstawowa
Funkcja logiczna

Bezpośrednie

I

LUB

Funkcja timera

Dezaktywowany

Opóźnienie przy włączaniu

Opóźnienie wyłączenia

Opóźnienie włączenia i wyłączenia

Impuls (One Shot)

Inwerter Tak
Częstotliwość przełączania

SIO Logic: 2000 Hz (Mode 1, 2, 3) 1)

SIO Logic: 900 Hz (Mode 4, 5) 1)

SIO Logic: 30 Hz (Mode 1 i 6 łączone) 1)

IOL: 1600 Hz (Mode 1, 2, 3) 2)

IOL: 800 Hz (Mode 4, 5) 2)

IOL: 30 Hz (Mode 1 i 6 łączone) 2)

Czas odpowiedzi

SIO Logic: 250  µs (Mode 1, 2, 3) 1)

Mode 4, 5 1)

SIO Logic: 15 ms (Mode 1 i 6 łączone) 1)

IOL: 300 µs (Mode 1, 2, 3) 2)

IOL: 600 µs (Mode 4, 5) 2)

IOL: 15 ms (Mode 1 i 6 łączone) 2)

Powtarzalność

SIO Logic: 120 µs (Mode 1, 2, 3) 1)

SIO Logic: 200 µs (Mode 4, 5) 1)

SIO Logic: 5 ms (Mode 1 i 6 łączone) 1)

Mode 1, 2, 3 2)

IOL: 250 µs (Mode 4, 5) 2)

IOL: 5 ms (Mode 1 i 6 łączone) 2)

Sygnał przełączający
Sygnał przełączający Q L1 Wyjście przełączające
Sygnał przełączający Ǭ L1 Wyjście przełączające

1) Wykorzystanie funkcji Smart Task bez komunikacji IO-Link (tryb SIO).

2) Wykorzystanie funkcji Smart Task z funkcją komunikacji IO-Link.

Diagnostyka

Temperatura urządzenia
Zakres pomiarowy Bardzo zimne, zimne, umiarkowane, ciepłe, gorące
Status urządzenia Tak
Szczegółowy status urządzenia Tak
Licznik roboczogodzin Tak
Licznik godzin pracy z funkcją resetowania Tak
Quality of teach Tak

Certyfikaty

EU declaration of conformity
UK declaration of conformity
ACMA declaration of conformity
MAR declaration of conformity
China-RoHS
certyfikat ECOLAB
Certyfikat cULus
IO-Link
bezpieczeństwo lasera (IEC 60825-1) deklaracja producenta

Klasyfikacje

ECLASS 5.0 27270904
ECLASS 5.1.4 27270904
ECLASS 6.0 27270904
ECLASS 6.2 27270904
ECLASS 7.0 27270904
ECLASS 8.0 27270904
ECLASS 8.1 27270904
ECLASS 9.0 27270904
ECLASS 10.0 27270904
ECLASS 11.0 27270904
ECLASS 12.0 27270903
ETIM 5.0 EC002719
ETIM 6.0 EC002719
ETIM 7.0 EC002719
ETIM 8.0 EC002719
UNSPSC 16.0901 39121528

Parametry techniczne - Fotoprzekaźnik (1125932) serii W12 - SICK

Nr kat.
OC-SICK022603

Pliki do pobrania - Fotoprzekaźnik (1125932) serii W12 - SICK

  • dataSheet_WTM12L-24161820A00_1125932_pl.pdf Pobierz
