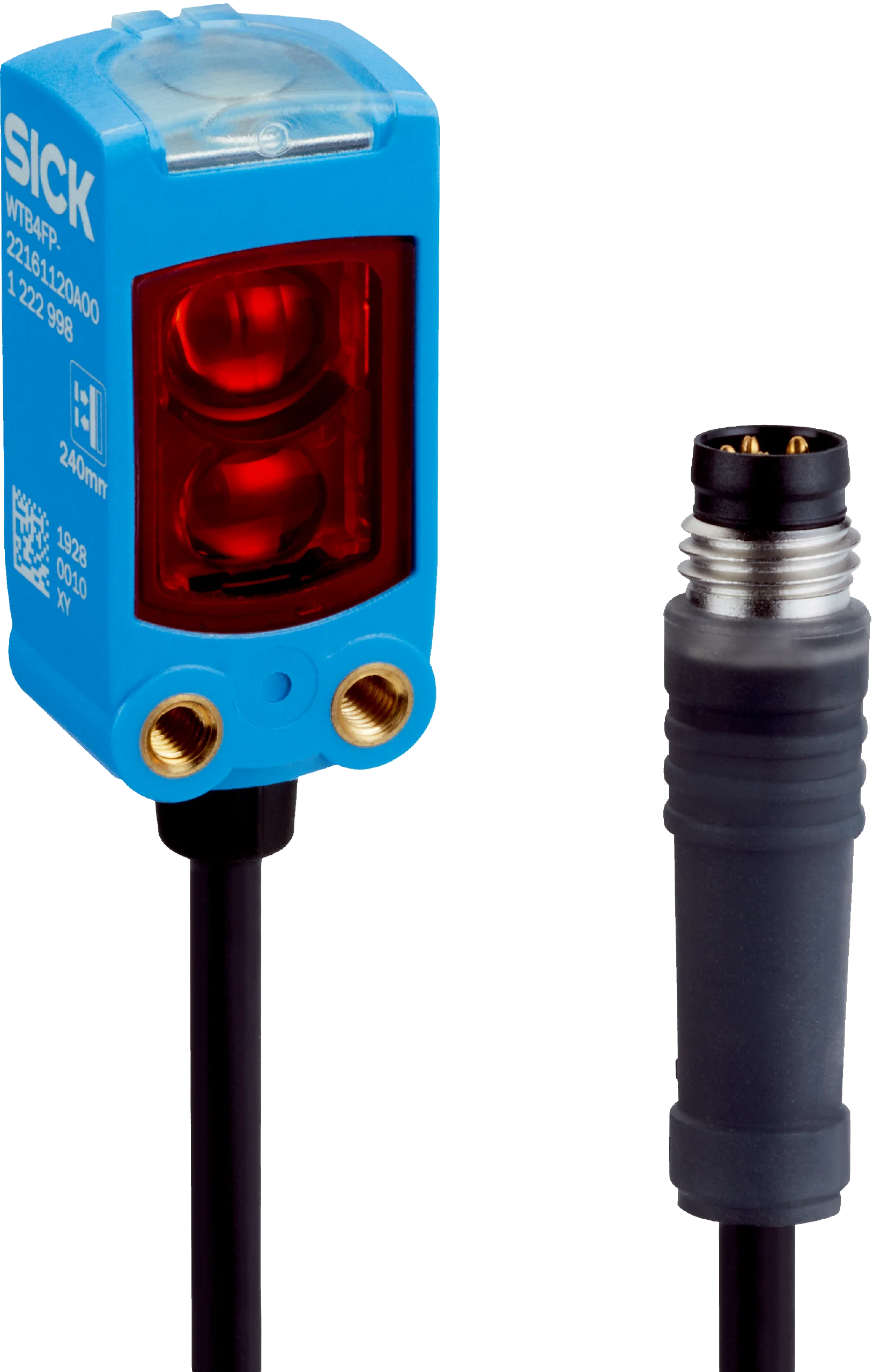

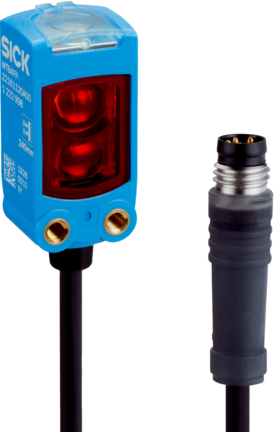

Fotoprzekaźnik (1126426) serii W4 - SICK

Name: Fotoprzekaźnik (1126426) serii W4 - SICK
Brand: SICK
SKU: OC-SICK022718
Price: 1081.80 PLN
Availability: InStock

SKU: OC-SICK022718 MPN: 1126426

Producent: SICK

Cena netto/szt. 1 081,80 zł

1 330,61 zł brutto/szt.

1 081,80 zł netto

szt.

Produkt: Dostępny

Tylko na zamówienie

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Fotoprzekaźnik (1126426) serii W4 - SICK

Cechy

Zasada działania

Fotoprzekaźnik odbiciowy

Szczegóły zasady działania

Tłumienie tła

Zasięg wykrywania
Minimalny zasięg	4 mm
Maks. zasięg wykrywania	48 mm

Wiązka transmisyjna
Nadajnik światła	Nadajnik PinPoint
Rodzaj światła	Widzialne światło czerwone
Kształt plamki świetlnej	Punktowe
Rozmiar plamki świetlnej (odległość)	Ø 4,2 mm (130 mm)
Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania)	< +/- 1,5° (przy T _U = +23°C)

Parametry LED
Referencja normatywna	EN 62471:2008-09 \| IEC 62471:2006, modyfikowane
Oznaczenie grupy ryzyka LED	Dowolna grupa
Długość fali	635 nm
Średnia trwałość użytkowa	100 000 h przy T _U = +25°C

Najmniejszy wykrywalny obiekt (MDO), standardowo
	0,2 mm (przy odległości 130 mm (obiekt o współczynniku remisji 90% (odpowiada standardowej bieli zgodnie z normą DIN 5033)))

Rodzaj ustawiania
Brak	–

Wskazanie
Dioda LED, zielona	Wskaźnik stanu Stale wł.: zasilanie włączone
Żółta LED	Status odbioru światła Stale wł.: obiekt obecny Stale wył.: brak obiektu

Cechy szczególne

Stały zasięg 48 mm

Ramka ochronna z pianki na szybie przedniej

Charakterystyka bezpieczeństwa technicznego

MTTF _D	642 lat(a)
DC _avg	0 %
T _M (okres użytkowania)	20 lat(a) (EN ISO 13849, poziom wykorzystania: 60%)

Dane elektryczne

Napięcie zasilające U _B

10 V DC ... 30 V DC ¹⁾

Tętnienia resztkowe

≤ 5 V _ss

Kategoria użytkowa

DC-12 (Wg EN 60947-5-2)

DC-13 (Wg EN 60947-5-2)

Pobór prądu

≤ 25 mA, bez obciążenia. Przy U _B = 24 V

Klasa ochrony

III

Wyjście cyfrowe
Liczba	1
Rodzaj	Push-Pull: PNP/NPN
Napięcie sygnału PNP wysoki/niski	Ok. U _V –2,5 V / 0 V
Napięcie sygnału NPN wysoki/niski	Ok. U _B / < 2,5 V
Prąd wyjściowy I _maks.	≤ 100 mA
Układy zabezpieczające wyjścia	Zabezpieczenie przed zamianą biegunów
	Zabezpieczenie nadprądowe
	Chronione przed zwarciem
Czas odpowiedzi	≤ 500 µs ²⁾
Dokładność powtarzalności (czas odpowiedzi)	150 µs
Częstotliwość przełączania	1.000 Hz ³⁾

Przyporządkowanie styków/żył
Funkcja styku 4/czarny (BK)	Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście Q HIGH ⁴⁾

¹⁾ Wartości graniczne.

²⁾ Czas biegu sygnału przy obciążeniu rezystancyjnym w trybie przełączania.

³⁾ Przy relacji światło/ciemność 1:1.

⁴⁾ Tego wyjścia przełączającego nie wolno łączyć z innym wyjściem.

Dane mechaniczne

Korpus

Prostopadłościenny

Szczegóły budowy

Flat

Wymiary (szer. x wys. x głęb.)

16 mm x 40,1 mm x 12,1 mm

Przyłącze

Przewód z wtykiem M8, 3-pinowy, 110 mm

Szczegóły przyłącza
Nadaje się do zastosowania w chłodniach	Nie zginać przewodu w temperaturze poniżej 0 °C
Przekrój poprzeczny przewodu	0,14 mm²
Średnica przewodu	Ø 3,4 mm
Długość przewodu (L)	77 mm

Materiał
Obudowa	Tworzywo sztuczne, VISTAL®
Szyba przednia	Tworzywo sztuczne, PMMA
Przewód	Tworzywo sztuczne, PVC
Wtyk	Tworzywo sztuczne, VISTAL®

Masa

Ok. 30 g

Maks. moment dokręcenia śrub mocujących

0,4 Nm

Dane dotyczące otoczenia

Stopień ochrony	IP66 (EN 60529) IP67 (EN 60529)
Temperatura otoczenia podczas pracy	–40 °C ... +60 °C
Temperatura otoczenia podczas przechowywania	–40 °C ... +75 °C
Typ. odporność na światło zewnętrzne	Światło sztuczne: ≤ 50.000 lx Światło słoneczne: ≤ 50.000 lx
Odporność na wstrząsy	30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27))
Odporność na drgania	10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Wilgotność powietrza	35 % ... 95 %, względna wilgotność powietrza (bez nalotu)
Kompatybilność elektromagnetyczna (EMC)	EN 60947-5-2
Odporność na działanie środków czyszczących	ECOLAB
Nr pliku UL	NRKH.E181493 & NRKH7.E181493

Klasyfikacje

ECLASS 5.0	27270904
ECLASS 5.1.4	27270904
ECLASS 6.0	27270904
ECLASS 6.2	27270904
ECLASS 7.0	27270904
ECLASS 8.0	27270904
ECLASS 8.1	27270904
ECLASS 9.0	27270904
ECLASS 10.0	27270904
ECLASS 11.0	27270904
ECLASS 12.0	27270903
ETIM 5.0	EC002719
ETIM 6.0	EC002719
ETIM 7.0	EC002719
ETIM 8.0	EC002719
UNSPSC 16.0901	39121528

Parametry techniczne - Fotoprzekaźnik (1126426) serii W4 - SICK

Nr kat.

OC-SICK022718

Pliki do pobrania - Fotoprzekaźnik (1126426) serii W4 - SICK

dataSheet_WTB4FP-P02_1126426_pl.pdf Pobierz
