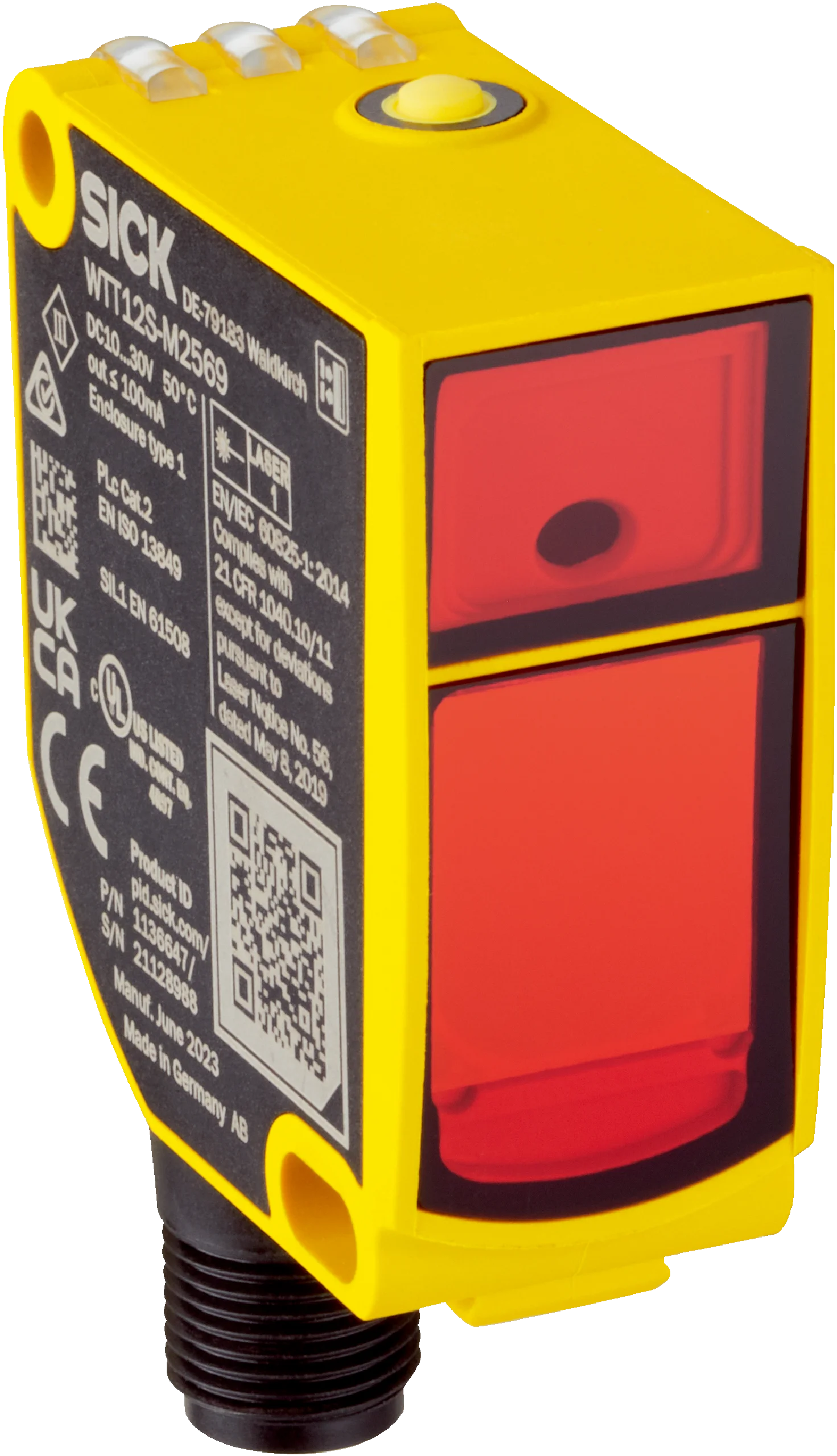

Opis produktu - Fotoprzekaźnik (1136898) serii PowerProx - SICK
Cechy
| Zasada działania | Fotoprzekaźnik odbiciowy |
| Szczegóły zasady działania | Brak obiektu referencyjnego lub powierzchni referencyjnej |
| Wymiary (szer. x wys. x głęb.) | 20 mm x 49,6 mm x 44,2 mm |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny |
| Bezpieczny zakres detekcji | 150 mm ... 2.000 mm, Cel o remisji rozproszonej 6% lub wyższej. Wiązka lasera trafia pod kątem padania 90° na powierzchnię celu, plamka świetlna jest całkowicie zakryta przez cel. Odległość przodu czujnika do powierzchni referencyjnej: 150 mm ... 2000 mm, odległość powierzchni referencyjnej od tła, np. stopień/otwór: > 85 mm 1) |
| Rodzaj światła | Widzialne światło czerwone |
| Nadajnik światła | Laser 2) |
| Rozmiar plamki świetlnej (odległość) | Ø 15 mm (w obrębie zasięgu) |
| Maksymalna moc impulsu | < 250 mW |
| Długość fali | 658 nm |
| Czas trwania impulsu | 0,004 µs |
| Klasa lasera | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) |
| Rodzaj ustawiania | Pojedynczy przycisk Teach-in (1 x) |
1) Klient może zmieniać kąt padania oraz remisję celu, musi jednakże zadbać o to, aby dostępna była skuteczna rezerwa w obrębie korytarza, zgodnie zaleceniem (im mniejszy kąt padania, tym dalszy odstęp, tym mniejsza rezerwa).
2) Średnia żywotność 100 000 godz. przy T U = +25 °C.
Mechanika/elektryka
| Napięcie zasilające U B | 10 V DC ... 30 V DC 1) | |||||
| Tętnienia resztkowe | < 5 V ss 2) | |||||
| Pobór prądu | ≤ 25 mA 3) | |||||
| Wyjście przełączające | Push-Pull: PNP/NPN | |||||
| Wyjścia przełączającego (napięcie) | LOW ≤ 3 V HIGH ≥ Uv - 4 V | |||||
| Funkcja wyjścia | Modulowana fala prostokątna 10 Hz ± 2%, cykl roboczy 50% | |||||
| Liczba wyjść przełączających | 1 | |||||
| Tryb przełączania | Załączany przez światło | |||||
| ||||||
| Zachowanie wejścia testowego | High: przełączanie przesunięcia z +35 mm na –35 mm | |||||
| Napięcie wejścia testowego | LOW ≤ 3 V HIGH ≥ Uv - 4 V | |||||
| Liczba wejść cyfrowych | 1 | |||||
| Funkcja wejścia | Diagnostyka | |||||
| Typ przyłącza | Wtyk M12, 5-biegunowy | |||||
| Układy zabezpieczające | A 4) B 5) C 6) | |||||
| Klasa ochrony | III | |||||
| Masa | 48 g | |||||
| Materiał obudowy | Tworzywo sztuczne, VISTAL® | |||||
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |||||
| Stopień ochrony | IP67 | |||||
| Odporność na wstrząsy | 30 g (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) 11 ms 25 g (1000 dodatnich i 1000 ujemnych udarów wzdłuż osi X, Y, Z, łącznie 6000 udarów (EN60068-2-27)) 6 ms | |||||
| Odporność na drgania | 20 Hz ... 1.000 Hz (1 g, dla osi X, Y, Z, 1 oktawa/min, (EN60068-2-6)) 20 Hz ... 2.000 Hz (10 g, RMS/oś (EN 60068-2-64)) | |||||
| Typ. odporność na światło zewnętrzne | Światło sztuczne: 50 klx Światło słoneczne: 50 klx | |||||
| Temperatura otoczenia podczas pracy | –35 °C ... +50 °C 1) | |||||
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |||||
| Czas nagrzewania | < 15 min 7) | |||||
| Czas inicjalizacji | < 300 ms | |||||
| Nr pliku UL | NRKH.E181493 |
1) Od T u = 45°C dozwolony jest maks. prąd wyjściowy I max = 50mA.
2) Nie może być wyższa ani niższa od podanych tolerancji U V .
3) Bez obciążenia. Przy U V = 24 V.
4) A = przyłącza U V z zabezpieczeniem przed zmianą biegunowości.
5) B = zabezpieczenie wejścia i wyjścia przed zamianą biegunów.
6) C = tłumienie impulsów zakłócających.
7) Poniżej T u = –10°C wymagany jest czas nagrzewania.
Charakterystyka bezpieczeństwa technicznego
| Poziom nienaruszalności bezpieczeństwa | SIL 1 (IEC 61508) |
| Klasa wydajności SRS/SRSS | C (IEC TS 62998-1) |
| Poziom zapewnienia bezpieczeństwa | PL c (ISO 13849-1) |
| Kategoria | Kategoria 2 (ISO 13849-1) |
| MTTF D | 138 lat(a) (ISO 13849-1) |
| PFH D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 3,3 x 10 -7 |
| DC avg | 60 % |
| T M (okres użytkowania) | 20 lat(a) (ISO 13849-1, poziom wykorzystania: 60%) |
| Maksymalna częstość odczytu | 36 /h |
| Szybkość testowania (test zewnętrzny) | Co najmniej 100-krotność średniej wymaganej liczby zdarzeń (ISO 13849-1) |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
| certyfikat TÜV | ✔ |
| certyfikat TÜV załącznik | ✔ |
| Certyfikat EC-Type-Examination | ✔ |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Fotoprzekaźnik (1136898) serii PowerProx - SICK
Nr kat.
OC-SICK024415
Pliki do pobrania - Fotoprzekaźnik (1136898) serii PowerProx - SICK
- dataSheet_WTT12S-C2569_1136898_pl.pdf Pobierz
