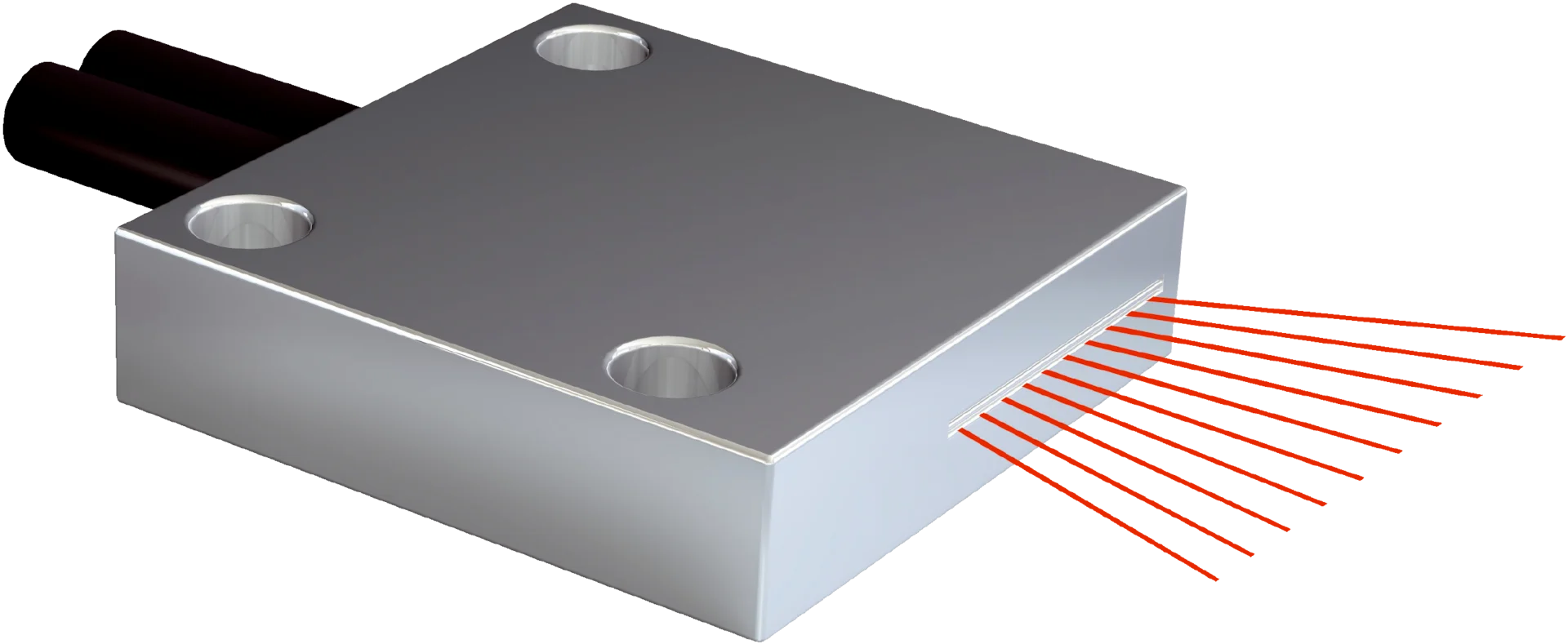

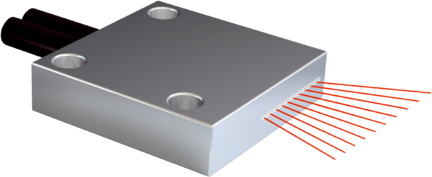

Fotoprzekaźnik światłowodowe i światłowody (5326014) serii LL3 - SICK
SKU: OC-SICK032678
MPN: 5326014
Producent:
SICK
Cena netto/szt.
1 243,33 zł
1 529,30 zł
brutto/szt.
.png)
Opis produktu - Fotoprzekaźnik światłowodowe i światłowody (5326014) serii LL3 - SICK
Cechy
| Typ urządzenia | Światłowód |
| Zasada działania | System odbiciowy |
| Do fotoprzekaźników światłowodowych | GLL170(T), WLL180, WLL24 Ex, WLL80 |
| Maks. zasięg wykrywania | 1.050 mm (Sensing range WLL80 at 8 ms) |
| Długość światłowodu | 2.000 mm |
| Materiał, włókno | Polymethylmethacrylat (PMMA) |
| Materiał, płaszcz | Polyethylen (PE) |
| Materiał, głowica światłowodowa | Stop miedzi i cynku (CuZn) |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm |
| Światłowód z możliwością skrócenia | ✔ |
| Kształt głowicy światłowodowej | Płaski korpus, Array |
| Szerokość matrycy | 11 mm |
| Układ włókien | Multifiber – układ liniowy |
| Struktura rdzenia | S: 16 x Ø 0,265 mm R: 16 x Ø 0,265 mm Multifiber – układ liniowy |
| Kąt promieniowania < 60° | Nie |
| Kompatybilność ze światłem podczerwonym (1450 nm) | Nie |
| Zadanie | Detekcja zakresu |
| Wysoce elastyczne/elastyczne włókna (promień gięcia 1–4 mm) | Nie |
| Wymagane końcówki przejściowe | Nie |
| Kąt rozproszenia | 60° |
| Zintegrowana soczewka | Nie |
| Minimalna średnica obiektu | 0,02 mm 1) |
| W zakresie dostawy | Przecinarka do światłowodów FC (5304141) |
| Kompatybilność nakładek optycznych | Nie |
1) Najmniejszy wykrywalny obiekt wykryto przy optymalnej odległości i ustawieniu.
Mechanika/elektryka
| Promień gięcia światłowodu | 25 mm |
| Temperatura otoczenia podczas pracy | –40 °C ... +70 °C |
Klasyfikacje
| ECLASS 5.0 | 27270905 |
| ECLASS 5.1.4 | 27270905 |
| ECLASS 6.0 | 27270905 |
| ECLASS 6.2 | 27270905 |
| ECLASS 7.0 | 27270905 |
| ECLASS 8.0 | 27270905 |
| ECLASS 8.1 | 27270905 |
| ECLASS 9.0 | 27270905 |
| ECLASS 10.0 | 27270905 |
| ECLASS 11.0 | 27270905 |
| ECLASS 12.0 | 27270905 |
| ETIM 5.0 | EC002651 |
| ETIM 6.0 | EC002651 |
| ETIM 7.0 | EC002651 |
| ETIM 8.0 | EC002651 |
| UNSPSC 16.0901 | 39121528 |
Zasięgi z WLL80
| Tryb pracy 16 µs | 95 mm |
| Tryb pracy 70 µs | 285 mm |
| Tryb pracy 250 µs | 455 mm |
| Tryb pracy 500 µs | 535 mm |
| Tryb pracy 1 ms | 575 mm |
| Tryb pracy 2 ms | 725 mm |
| Tryb pracy 8 ms | 1.050 mm |
Zasięgi z WLL180T
| Tryb pracy 16 µs | 57 mm |
| Tryb pracy 70 µs | 190 mm |
| Tryb pracy 250 µs | 310 mm |
| Tryb pracy 2 ms | 630 mm |
| Tryb pracy 8 ms | 670 mm |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone |
Zasięgi z GLL170
| Tryb pracy 250 µs | 210 mm |
Zasięgi z GLL170T
| Tryb pracy 50 µs | 120 mm |
| Tryb pracy 250 µs | 220 mm |
Parametry techniczne - Fotoprzekaźnik światłowodowe i światłowody (5326014) serii LL3 - SICK
Nr kat.
OC-SICK032678
Pliki do pobrania - Fotoprzekaźnik światłowodowe i światłowody (5326014) serii LL3 - SICK
- dataSheet_LL3-DZ02_5326014_pl.pdf Pobierz
