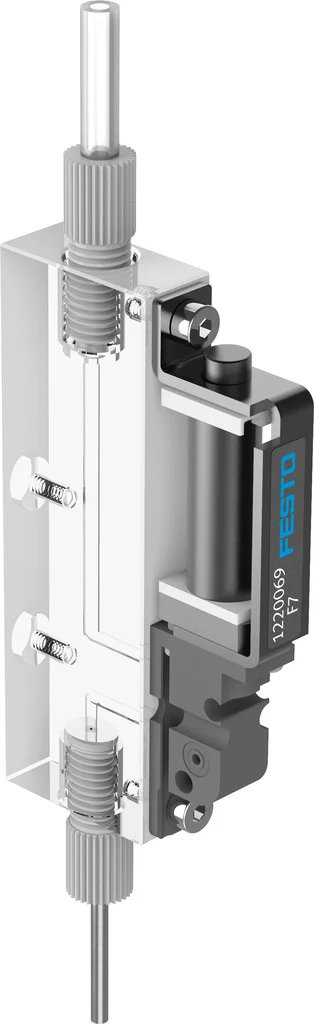

Głowica dozująca VTOE-D8-T3-M22C-08-V-S-PC-S (8063370) serii VTOE - Festo
Festo

Głowica dozująca VTOE-D8-T3-M22C-08-V-S-PC-S (8063370) serii VTOE - Festo

SKU: OT-FESTO072816 MPN: VTOE-D8-T3-M22C-08-V-S-PC-S
Producent: Festo
Cena netto/szt. 2 097,15 zł
2 579,49 zł brutto/szt.
Głowica dozująca VTOE-D8-T3-M22C-08-V-S-PC-S (8063370) serii VTOE - Festo
2 097,15 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Głowica dozująca VTOE-D8-T3-M22C-08-V-S-PC-S (8063370) serii VTOE - Festo

Bezstykowe dozowanie minimalnych ilości: Niezwykle precyzyjna głowica dozująca VTOE to kompletne, modułowe rozwiązanie składające się z płyty kanałowej, zaworów dozujących i dysz. Osobne dla poszczególnych mediów zawory zapobiegają skażeniu krzyżowemu i zapewniają doskonałe płukanie.

  • Funkcja podstawowa: dozowanie
  • Gotowe do zainstalowania rozwiązanie do dozowania oszczędza czas i koszty
  • Kompaktowa wielkość rastra 9 mm
  • Odpowiednia do łagodnych i agresywnych cieczy
  • Idealnie nadaje się do bezdotykowego dozowania płynnych mediów
  • Najwyższa dokładność dozowania w zakresie do mikrolitrów
  • Mała wewnętrzna objętość ułatwia płukanie
  • 1- lub 8-kanałowa głowica dozująca
  • Typowy współczynnik zmienności (CV): 1% przy 10 do 1000 μl

Dane techniczne

Funkcja zaworu2/2 zamknięty monostabilny
Ciśnienie robocze0 MPa
Ciśnienie robocze0 bar
Ciśnienie robocze0 psi
Objętość wewnętrznaZawór 113 µl z przyłączami do mediów ciekłych
Średnica nominalna0.8 mm
Szerokość nominalna igły dozującej0.6 mm
Długość igły dozującej30 mm
Szerokość modułu9 mm
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Sposób powrotusprężyna mechaniczna
Rodzaj sterowaniabezpośrednie
Przepływ wody przy maks. ciśnieniu roboczym1300 µl/s
Min. objętość dozowania3 µl
Informacja dot. objętości dozowaniaZależnie od konfiguracji, warunków otoczenia i aplikacji
Typowa precyzja dozowania1% CV für Volumina >5 µl
Informacja dot. precyzji dozowaniaZależnie od konfiguracji, warunków otoczenia i aplikacji
Maks. częstotliwość przełączania4 Hz
Informacja dot. częstotliwości przełączaniazależnie od temperatury otoczenia i stanu montażowego
Czas włączania7 ms
Informacja dot. czasu włączaniaZależnie od konfiguracji, warunków otoczenia i aplikacji
Czas wyłączania2 ms
Informacja dot. czasu wyłączaniaZależnie od konfiguracji, warunków otoczenia i aplikacji
Czas pracy ciągłej100% przy montażu indywidualnym
Pobór mocy elektrycznej1.8 W
Znamionowe napięcie robocze DC24 V
Dopuszczalne wahania napięcia+/- 10 %
MediumPłynne media
Informacja o mediumZwrócić uwagę na odporność materiałów wchodzących w kontakt z mediami
Informacja o zastosowaniuPatrz nota aplikacyjna (dostępna w Support Portal na festo.com)
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-B2-L
Temperatura przechowywania-20 degC
Temperatura medium5 degC
Stopień ochronyIP30
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia5 degC
Waga produktu18 g
Przyłącze elektryczne2-żyły
Długość kabla0.15 m
Zakończenia żyłzdjęta izolacja
Przekrój znamionowy żyły przewoduAWG28
Typ mocowaniaprzy pomocy gwintu wew. i tulejki centrującej
Przyłącze mediów płynnychUNF1/4-28
Informacja o przyłączach dla medium płynnychW zestawie złączka do przewodów giętkich o średnicy zewnętrznej 3 mm
Materiał igły dozującejnierdzewna stal stopowa
Numer materiału igły dozującej1.4301
Informacja o materiałachZgodność z dyrektywą RoHS
Materiały mające kontakt z mediumETFE
Sposób uruchamianiaelektrycznie
Znamionowa wysokość użytkowa= 2000 m NHN
Względna wilgotność powietrza0 - 95 %
Stopień zanieczyszczenia2

Parametry techniczne - Głowica dozująca VTOE-D8-T3-M22C-08-V-S-PC-S (8063370) serii VTOE - Festo

Długość igły dozującej
30 mm
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Stopień zanieczyszczenia
2
Czas przełączania przy wyłączaniu
2 ms
Czas przełączania przy włączaniu
7 ms
Raster
9 mm
Nominalna wysokość użytkowania
<= 2000 m NHN
Maks. częstotliwość przełączania
4 Hz
Końce żył
Usunięta osłona
Przekrój nominalny przekroju przewodu (AWG)
AWG28
Medium
Media płynne
Materiały w kontakcie z mediami
ETFE, FPM, PC, PEEK, PPS, Stal wysokostopowa, nierdzewna
Objętość wewnętrzna
113 µl – zawór z przyłączami dla cieczy
Nominalna szerokość igły dozującej
0.6 mm
Instrukcje użytkowe
Patrz nota aplikacyjna (dostępna w Support Portal na festo.com)
Natężenie przepływu wody przy maks. ciśnieniu roboczym
1300 µl/s
Min. objętość dozowania
3 µl
Uwagi dotyczące objętości dozowania
W zależności od konfiguracji, warunków otoczenia i zastosowania
Typowa precyzja dozowania
<1% CV dla objętości >5 µl, <2,5% CV dla objętości pomiędzy 1-5 µl
Uwagi dotyczące precyzji dozowania
W zależności od konfiguracji, warunków otoczenia i zastosowania
Uwaga na temat częstotliwości przełączania
W zależności od temperatury otoczenia i warunków instalacji
Uwaga na temat czasu załączenia
W zależności od konfiguracji, warunków otoczenia i zastosowania
Uwaga na temat czasu wyłączenia
W zależności od konfiguracji, warunków otoczenia i zastosowania
Uwaga dotycząca medium
Należy zwrócić uwagę na odporność materiałów mających kontakt z medium
Przyłącze dla cieczy
UNF1/4-28
Uwaga dotycząca przyłącza dla mediów płynnych
Złączka pasuje do przewodów o średnicy zewnętrznej 3 mm
Materiał igły dozującej
Stal wysokostopowa, nierdzewna
Numer materiału igły do dawkowania
1.4301
Zgodność z PWIS
VDMA24364-B2-L
Temperatura otoczenia
5 ... 40 °C
Sposób montażu
Z gwintem wewnętrznym i tuleją centrującą
Stopień ochrony
IP30
Temperatura medium
5 ... 50 °C
Przyłącze elektryczne
2-żyły, Kabel, Wolny koniec
Długość kabla
0.15 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Funkcja zaworu
2/2 zamknięty, monostabilny
Czas pracy ciągłej
100 % przy pojedynczym montażu, 50 % przy montażu blokowym (maks. czas załączenia 1 s)
Pobór mocy
1.8 W
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0 ... 0.05 MPa
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Ciśnienie robocze
0 ... 0.5 bar, 0 ... 7.25 psi
Waga produktu
18 g
Temperatura przechowywania
-20 ... 70 °C
Względna wilgotność powietrza
0 - 95 %, Bez kondensacji
Nominalne napięcie robocze DC
24 V
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
0.8 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Bezpośredni
Nr kat.
OT-FESTO072816

Pliki do pobrania - Głowica dozująca VTOE-D8-T3-M22C-08-V-S-PC-S (8063370) serii VTOE - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
