Jednostka analizująca do monitorowania i konwersji sygnałów częstotliwości MONITOR/FREQUENCY/IOL/AC/DC Dw3003 - IFM

SKU: OC-IFM001250 MPN: DW3003
Producent: IFM
Cena netto/szt. 1 552,50 zł
1 909,58 zł brutto/szt.
Jednostka analizująca do monitorowania i konwersji sygnałów częstotliwości MONITOR/FREQUENCY/IOL/AC/DC Dw3003 - IFM
1 552,50 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Jednostka analizująca do monitorowania i konwersji sygnałów częstotliwości MONITOR/FREQUENCY/IOL/AC/DC Dw3003 - IFM

  • Proporcjonalna do częstotliwości wartość wyjściowa prądu lub napięcia
  • Do detekcji i monitorowania częstotliwości i prędkości
  • Wiele konfigurowalnych funkcji monitorowania
  • Monitorowanie danych jest zrealizowane przez wyjście tranzystorowe i przekaźnik
  • Łatwa parametryzacja i odczyt wartości procesowych poprzez IO-Link

Cechy produktu

Interfejs komunikacyjnyIO-Link
Obudowaprostopadłościan

Aplikacja

WykonanieObudowa do montażu na szynę DIN
AplikacjaKonwersja sekwencji impulsów na standardowy sygnał analogowy; pulse evaluation system for frequency, rotational speed, speed, cycles and machine cycles

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Napięcie znamionowe AC[V]110...240
Napięcie znamionowe DC[V]24
Częstotliwość znamionowa AC[Hz]50...60
Maks. pobór energii[VA]11
Napięcie pomocnicze dla czujników DC[V]16,5...27,7; (SELV; zasilanie DC: ≤ 200 mA; zasilanie AC: ≤ 150 mA)

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 3; Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1; Liczba wyjść przekaźnikowych: 2

Wejścia

Liczba wejść binarnych3; (1 x Częstotliwość 1 x Reset 1 x Restart)
Obwód wejść binarnychPNP; (typ 3 (IEC 61131-2))
Prąd wejściowy Wysoki[mA]2...4
Prąd wejściowy Niski[mA]0...1,5
Poziom przełączania Wysoki[V]11...28
Poziom przełączania Niski[V]0...5

Wyjścia

Liczba wyjść binarnych2
PodłaczeniePNP
Liczba wyjść przekaźnikowych2; (przekaźnik przełączający)
Obciążalność styku6 A; ( maks. 240 V AC; B300)
Liczba wyjść analogowych1
Wyjście analogowe
Liczba wyjść analogowych1
Zabezpieczenie przed zwarciemtak
Separacja galwanicznanie
Analogowe wyjście prądowe
Analogowe wyjście prądowe[mA]4...20; (maks. 20,5 mA)
Maks. obciążenie[Ω]600; (300 Ω: Napięcie zasilania < 24 V DC)
Analogowe wyjście napięciowe
Analogowe wyjście napięciowe[V]0...10
Min. rezystancja obciążenia[Ω]2000

Zakres pomiaru / nastaw

Zakres ustawień Hz[Hz]0,1...10000
Zakres pomiarowy[U/min]6...900000
Zakres pomiarowy[Hz]0,1...15000

Dokładność / odchylenie

Wejście częstotliwościowe
Dokładność± 0,2 Hz; (0,1...200 Hz); ± 0,1 % (of the measured value 200...10000 Hz))
Wyjście analogowe
Dokładność± 0,6; (% wartości końcowej)

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
Profil
Smart Sensor - SSP 4.1.1Measuring and Switching Sensor, 1 channel
Common - I&DIdentification and Diagnosis
ExtensionSensor control
ExtensionQuantity detection, switches when value exceeds the setpoint
FunctionLocator
FunctionProductURI
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]4,9

Warunki pracy

Temperatura otoczenia[°C]-40...60
Uwaga dot. temperatury otoczenia
110V zasilanie AC: -25...60 °C
Temperatura składowania[°C]-40...85
Maks. wilgotność względna powietrza[%]80; (31 °C; zmniejsza się liniowo do 50 % (40 °C))
Maks. wysokość nad poziomem morza[m]4000
OchronaIP 20
Stopień ochrony zaciskówIP 20

Testy / dopuszczenia

EMC
EN 61010
EN 61000-6-2
EN 61000-6-4

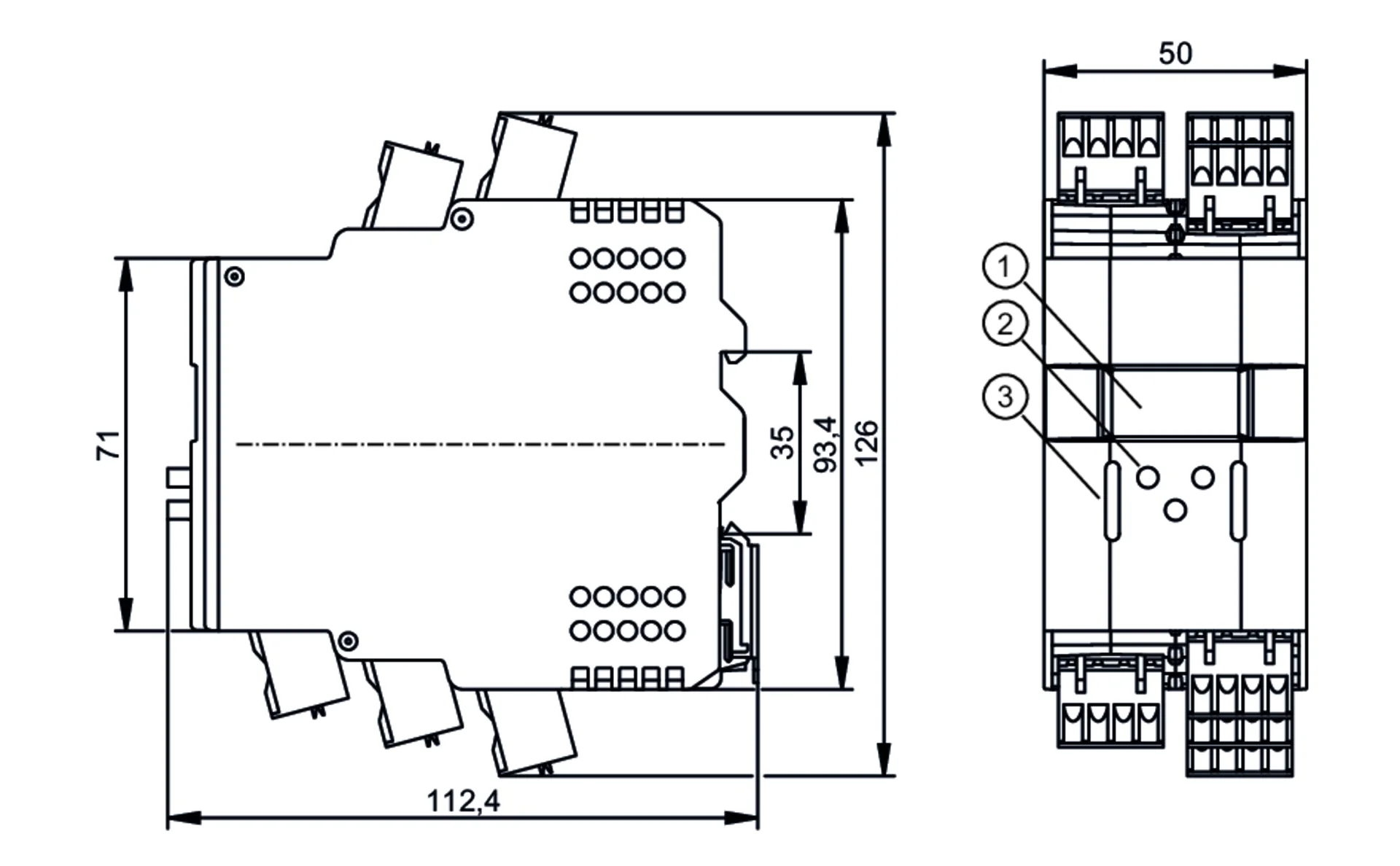

Dane mechaniczne

Waga[g]0,001
Obudowaprostopadłościan
Typ montażuMontaż na szynie DIN; (TH35 (EN 60715))
Materiałobudowa: sztuczne tworzywo

Wyświetlacze / elementy robocze

Wyświetlacz
1 x Wyświetlacz OLED, 128 x 64 pikseli świecących
Stan wyjścia2 x LED, kolor żółty
działanie1 x LED, czerwony / zielony

Akcesoria

Dostarczane elementy
zaciski klatkowe: 8

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Podłączeniezaciski klatkowe: ...2,5 mm²

Parametry techniczne - Jednostka analizująca do monitorowania i konwersji sygnałów częstotliwości MONITOR/FREQUENCY/IOL/AC/DC Dw3003 - IFM

Nr kat.
OC-IFM001250

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
