Jednostka przetwarzająca do monitorowania standardowych sygnałów analogowych MONITOR/ANALOG/IOL/AC/DC (DL3003) - IFM
SKU: OC-IFM001036
MPN: DL3003
Producent:
IFM
Cena netto/szt.
1 440,00 zł
1 771,20 zł
brutto/szt.
.png)
Opis produktu - Jednostka przetwarzająca do monitorowania standardowych sygnałów analogowych MONITOR/ANALOG/IOL/AC/DC (DL3003) - IFM
- Do niezawodnego monitoringu wartości granicznych przepływu, ciśnienia, temperatury lub poziomu
- Z dwoma wejściami analogowymi
- Możliwość obliczania nowej wartości w oparciu o wartości z dwóch wejść
- Wiele konfigurowalnych funkcji monitorowania
- Dane monitorowania zapewniają dwa wyjścia przekaźnikowe i wyjście tranzystorowe
- Łatwa parametryzacja i odczyt wartości procesowych poprzez IO-Link
Cechy produktu
| Interfejs komunikacyjny | IO-Link |
| Obudowa | prostopadłościan |

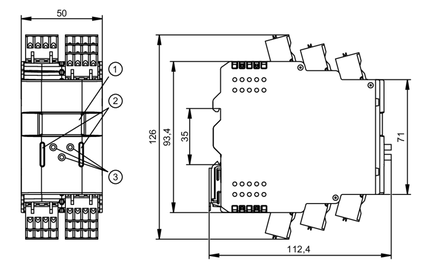

| Wymiary[mm] | 126 x 50 x 112,4 |
Aplikacja
| Wykonanie | Obudowa do montażu na szynę DIN |
| Aplikacja | Dwukanałowy przekaźnik progowy dla standardowych sygnałów analogowych |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Napięcie znamionowe AC[V] | 110...240 |
| Napięcie znamionowe DC[V] | 24 |
| Częstotliwość znamionowa AC[Hz] | 50...60 |
| Maks. pobór energii[VA] | 11 |
| Napięcie pomocnicze dla czujników DC[V] | 16,5...27,7; (SELV; zasilanie DC: ≤ 200 mA; zasilanie AC: ≤ 150 mA) |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść analogowych: 2; Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1; Liczba wyjść przekaźnikowych: 2 |
Wejścia
| Liczba wejść analogowych | 2; (konfigurowalne) |
| Wejście analogowe (prądowe)[mA] | 0...20 |
| Rezystancja wejściowa[Ω] | 300 |
| Wejścia analogowe (napięciowe)[V] | 0...10 |
| Rezystancja wejściowa[kΩ] | 25 |
| Rozdzielczość wejścia analogowego | 12 Bit |
Wyjścia
| Liczba wyjść binarnych | 2 |
| Podłaczenie | PNP |
| Liczba wyjść przekaźnikowych | 2; (przekaźnik przełączający) |
| Obciążalność styku | 6 A (250 V AC); B300, R300 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (maks.. 20,5 mA) |
| Maks. obciążenie[Ω] | 600; (300 Ω: Napięcie zasilania < 24 V DC) |
| Zabezpieczenie przed zwarciem | tak |
| Separacja galwaniczna | nie |
Dokładność / odchylenie
| Wejście analogowe | |
|---|---|
| Dokładność | ± 0,25; (% wartości końcowej < 45 °C; > 45 °C 0,25 % + Współczynnik temperaturowy) |
| Współczynnik temperaturowy[% na zakres 10 K] | ± 0,1; (> 45 °C) |
| Wyjście analogowe | |
|---|---|
| Dokładność | ± 0,75; (% wartości końcowej < 45 °C; włącznie z dokładnością wejścia analogowego) |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||||||
| IO-Link Revision | 1.1 | ||||||||||||
| Norma SDCI | IEC 61131-9 | ||||||||||||
| Profil |
| ||||||||||||
| Wymagany typ portu mastera | A | ||||||||||||
| Min.czas cyklu procesu[ms] | 4,9 |
Warunki pracy
| Temperatura otoczenia[°C] | -40...60 | |
| Uwaga dot. temperatury otoczenia |
| |
| Temperatura składowania[°C] | -40...85 | |
| Maks. wilgotność względna powietrza[%] | 80; (31 °C; zmniejsza się liniowo do 50 % (40 °C)) | |
| Maks. wysokość nad poziomem morza[m] | 4000 | |
| Ochrona | IP 20 | |
| Stopień ochrony zacisków | IP 20 |
Testy / dopuszczenia
| EMC |
|
Dane mechaniczne
| Waga[g] | 338,6 |
| Obudowa | prostopadłościan |
| Typ montażu | Montaż na szynie DIN; (TH35 (EN 60715)) |

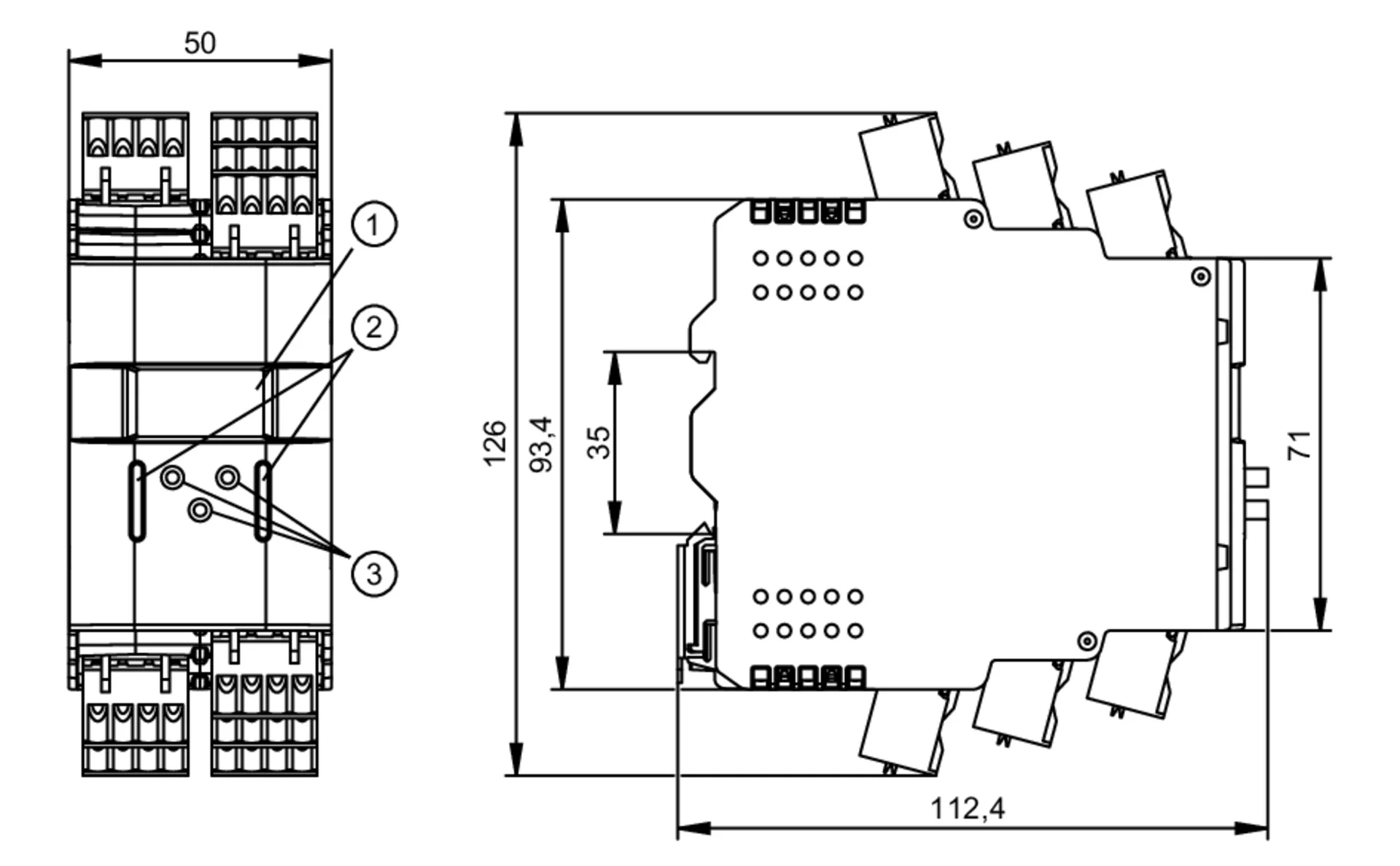

| Wymiary[mm] | 126 x 50 x 112,4 |
| Materiał | obudowa: sztuczne tworzywo |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| |||||
| Funkcja uczenia | tak |
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | zaciski klatkowe: ...2,5 mm² |
Parametry techniczne - Jednostka przetwarzająca do monitorowania standardowych sygnałów analogowych MONITOR/ANALOG/IOL/AC/DC (DL3003) - IFM
Nr kat.
OC-IFM001036
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
