Cena netto/szt.
10 141,20 zł
12 473,68 zł
brutto/szt.
.png)

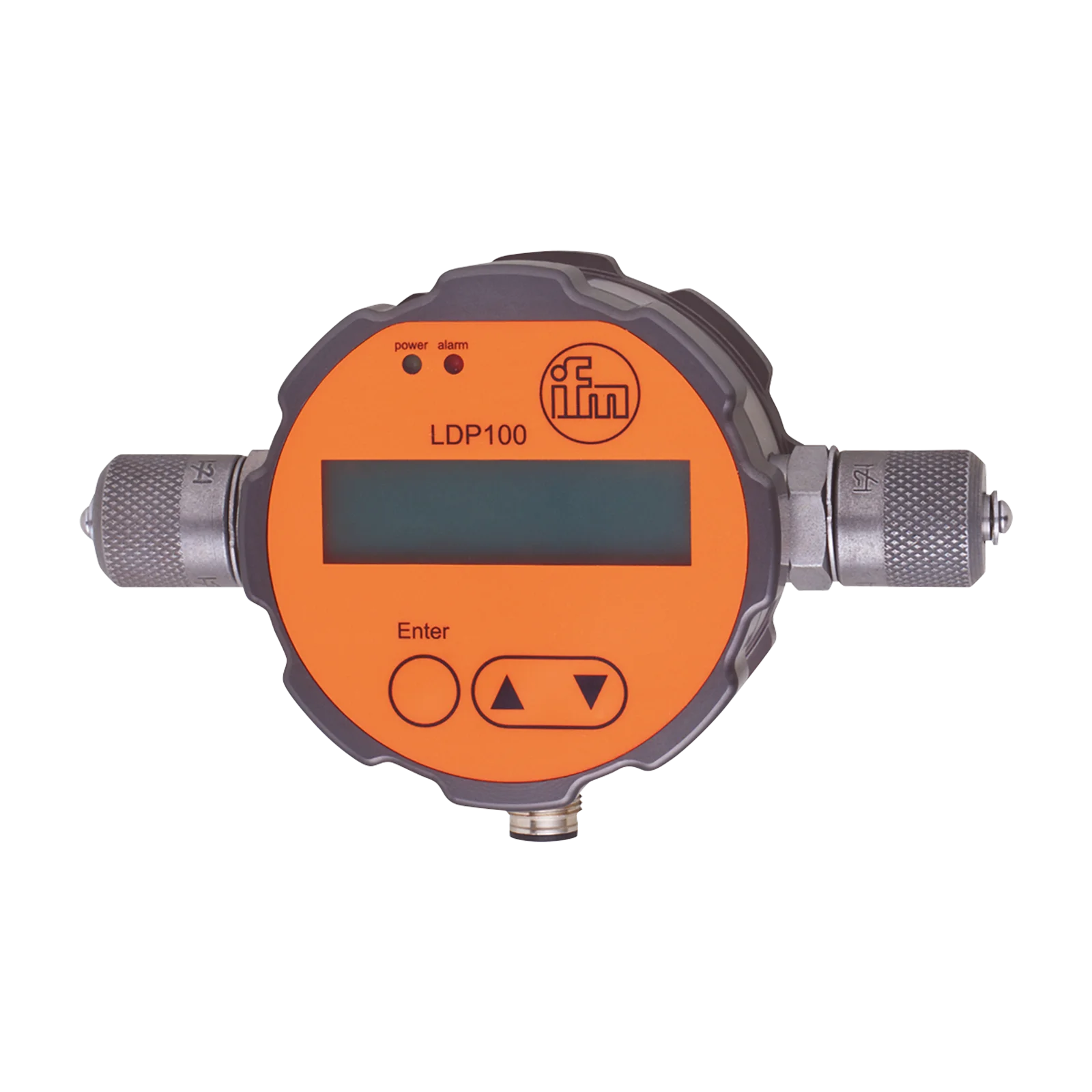

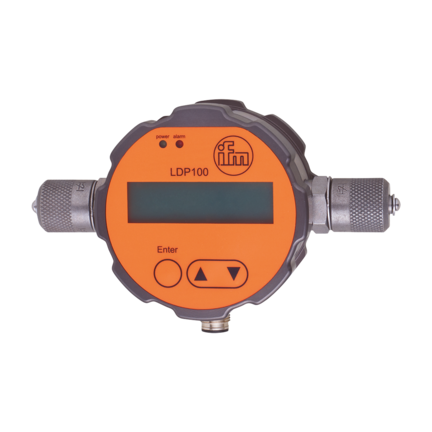

Opis produktu - Optyczny monitor cząstek stałych (LDP100) - IFM
- Monitoring trendów na podstawie analizy stężenia cząstek
- Wskazanie klasy czystości na wyświetlaczu LCD
- Zastosowania do 420 bar
- Magistrala CAN, wyjścia analogowe i przełączające
- wartość wyświetlana koresponduje z poziomem czystości w oparciu o normę ISO 4406:21 oraz SAE AS4059F; NAS 1638
Dla 8-pinowych wtyków kolory nie są standaryzowane. Proszę zwrócić uwagę na schemat połączenia czujnika i wtyków (patrz karta katalogowa). Zobacz notatkę techniczną w sekcji "Materiały do pobierania"
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
| Przyłącze procesowe | połączenie gwintowane M16 x 2 gwint zewnętrzny Minimess |
Aplikacja
| Media | oleje mineralne (np. HLP); oleje estrowe (np. HEES); biodegradowalne oleje (np. HETG) |
| Olej | |
|---|---|
| Temperatura medium[°C] | -10...80 |
Dane elektryczne
| Napięcie zasilania[V] | 9...33 DC |
| Pobór prądu[mA] | < 300 |
| Klasa ochrony | III |
| Zasada pomiaru | optyczny |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Liczba wyjść binarnych | 1 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 500 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maks. obciążenie[Ω] | (Ub - 4 V) / 20 mA; Ub = 24 V: 1000 |
| Zabezpieczenie przed zwarciem | nie |
| Zabezpieczenie przed przeciążeniem | nie |
Zakres pomiaru / nastaw
| Zakres pomiarowy | 0...28; ((numer zakresu)) |
Dokładność / odchylenie
| Dokładność | ± 1; ((numer zakresu)) |
Software / programowanie
| Możliwości parametryzacji | za pomocą przycisków, komputera PC lub wej./wyj. binarnych |
Interfejsy
| Interfejs komunikacyjny | CAN |
| Protokół | CANopen; SAE J1939 |
Warunki pracy
| Ciśnienie pracy |
| ||
| Temperatura otoczenia[°C] | -10...60 | ||
| Temperatura składowania[°C] | -20...60 | ||
| Ochrona | IP 67 |
Testy / dopuszczenia
| MTTF[lata] | 97 |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 816,6 |
| Materiały części w kontakcie z medium | obudowa: stal nierdzewna (1.4028 / 420); wziernik: szafir chromowany; uszczelnienie: NBR |
| Przyłącze procesowe | połączenie gwintowane M16 x 2 gwint zewnętrzny Minimess |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Pamięci danych
| Rozmiar pamięci | 3000 rekordy danych |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Parametry techniczne - Optyczny monitor cząstek stałych (LDP100) - IFM
Nr kat.
OC-IFM011337
Pliki do pobrania - Optyczny monitor cząstek stałych (LDP100) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
