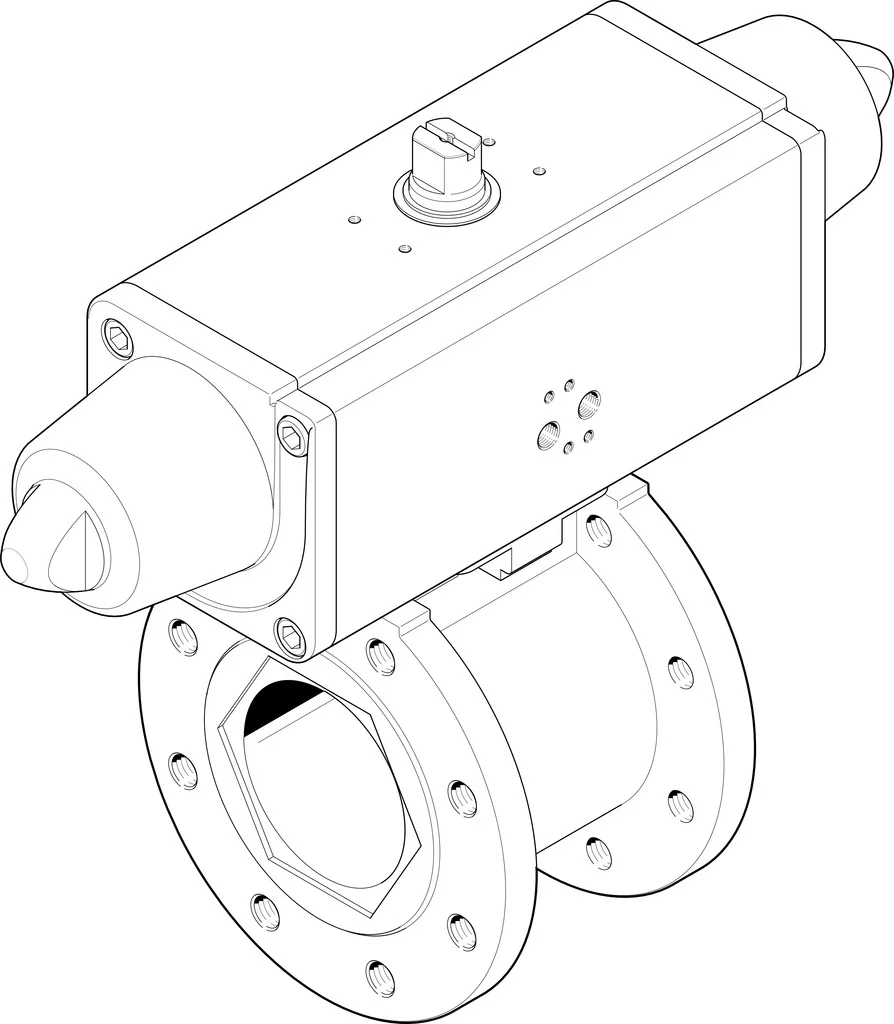

Jednostka zaworu kulowego z napędem VZBC-80-FF-16-22-F07-V4V4T-PS180-R-90-4-C serii VZBC - Festo
SKU: OT-FESTO038178
MPN: VZBC-80-FF-16-22-F07-V4V4T-PS180-R-90-4-C
Producent:
Festo
Cena netto/szt.
10 088,67 zł
12 409,06 zł
brutto/szt.
.png)
Opis produktu - Jednostka zaworu kulowego z napędem VZBC-80-FF-16-22-F07-V4V4T-PS180-R-90-4-C serii VZBC - Festo
Zawór kulowy z napędem VZBC stanowi połączenie kompaktowego, kołnierzowego zaworu kulowego z napędem wahadłowym dwustronnego lub jednostronnego działania. Nadaje się również do zastosowań w strefie 1, 21, 2, 22.
- Zawór kulowy z napędem wahadłowym jednostronnego lub dwustronnego działania DAPS
- Zawór kulowy w wersji ze stali szlachetnej o budowie kompaktowej
- Układ portów NAMUR do elektrozaworów / skrzynek czujników wg VDI/VDE 3845
- Przepływ zupełnie zablokowany lub otwarty w obu kierunkach
- Stosować w strefach 1, 21, 2, 22
Dane techniczne
| Konstrukcja | 2-drogowy zawór kulowy |
| Sposób uruchamiania | pneumatyczny |
| Pozycja montażu | dowolny |
| Typ mocowania | Instalacja na przewodach |
| Przyłącze zaworu procesowego | Obudowa pierścieniowa z kołnierzem gwintowanym |
| Wskaźnik stanu przełączenia | Kierunek rowka = kierunek przepływu |
| Średnica nominalna DN | 80 |
| Ciśnienie robocze | 6 bar |
| Ciśnienie nominalne zaworu armaturowego PN | 16 |
| Symbol | 00992011 |
| Medium | Sprężone powietrze wg ISO 8573-1:2010 [-:-:-] |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -10 degC |
| Przepływ Kv | 905 m³/h |
| Maks. temperatura powierzchni montażu | TX |
| Grupa wybuchowości, montaż | IIC, IIIC |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-strefa III |
| Materiał obudowy | Stal wysokostopowa nierdzewna |
| Numer materiału obudowy | 1.4408 |
| Materiał uszczelnień | PTFE |
| Materiał kuli | Nierdzewna stal stopowa |
| Numer materiału kuli | 1.4408 |
| Materiał wałka | Nierdzewna stal stopowa |
| Numer materiału wałka | 1.4401 |
| Waga produktu | 23300 g |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | -10degC = Ta = +60degC |
| Klasa odporności korozyjnej wg normy Festo | 3 - silne obciążenie korozyjne |
Parametry techniczne - Jednostka zaworu kulowego z napędem VZBC-80-FF-16-22-F07-V4V4T-PS180-R-90-4-C serii VZBC - Festo
Ex-Temperatura otoczenia
-10°C <= Ta <= +60°C
Grupa wybuchowości po zamontowaniu
IIC, IIIC
Maks. temperatura powierzchni montażowej
TX
Numer materiału dla kuli
1.4408
Materiał kuli
Stal wysokostopowa, nierdzewna
Średnica nominalna DN
80
Przepływ Kv
905 m3/h
Ciśnienie znamionowe zaworu procesowego
16
Medium
Sprężone powietrze wg ISO 8573-1:2010 [-:-:-]Gazy obojętneWoda do brak pary wodnejCiecze neutralne
Przyłącze zaworu procesowego
Okrągła obudowa z gwintowanym kołnierzem
Wskaźnik stanu załączenia
Kierunek rowka = Kierunek przepływu
Numer materiału dla obudowy
1.4408
Numer materiału dla wałka
1.4401
Materiał wałka
Stal wysokostopowa, nierdzewna
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Sposób uruchomienia
Pneumatyczny
Waga produktu
23 300 g
Konstrukcja
2-drogowy zawór kulowyNapęd wahadłowy
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Materiał obudowy
Stal wysokostopowa, nierdzewna
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Temperatura medium
-10 ... 200 °C
Sposób montażu
Zabudowa w linii
Materiał uszczelnień
PTFE, Wzmocniony PTFE
Temperatura otoczenia
-10 ... 80 °C
Ciśnienie robocze
6 ... 8.4 bar
Nr kat.
OT-FESTO038178
