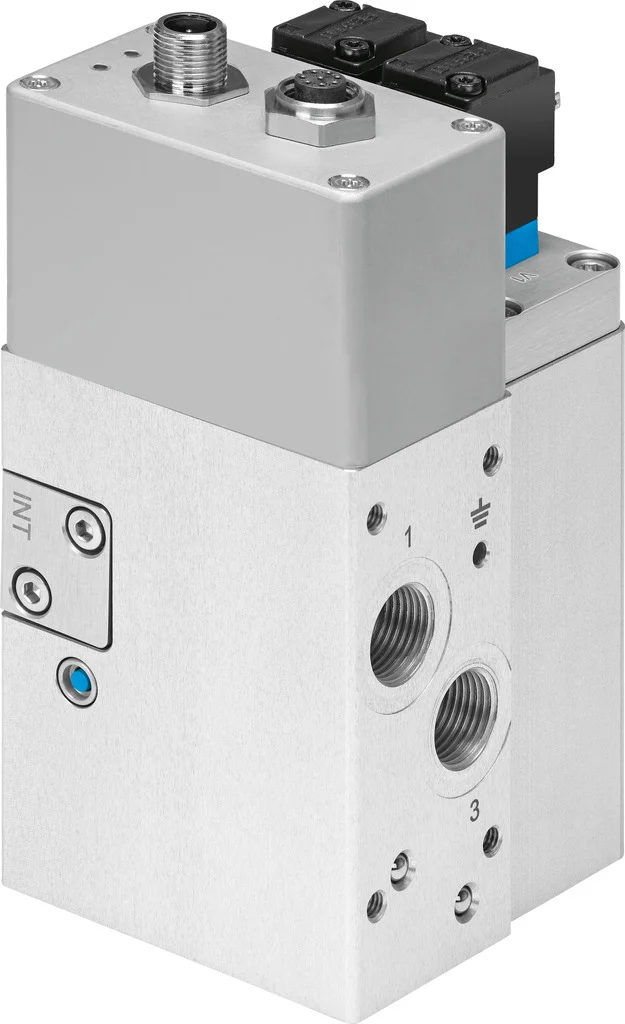

Jednostka zaworu VPCB-6-L-8-G38-10-F-D3-T22 (5318141) serii VPCB - Festo
Festo

Jednostka zaworu VPCB-6-L-8-G38-10-F-D3-T22 (5318141) serii VPCB - Festo

SKU: OT-FESTO092936 MPN: VPCB-6-L-8-G38-10-F-D3-T22
Producent: Festo
Cena netto/szt. 15 146,16 zł
18 629,78 zł brutto/szt.
Jednostka zaworu VPCB-6-L-8-G38-10-F-D3-T22 (5318141) serii VPCB - Festo
15 146,16 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Jednostka zaworu VPCB-6-L-8-G38-10-F-D3-T22 (5318141) serii VPCB - Festo

Jednostka zaworowa VPCB jest częścią serwo-pneumatycznego napędu YHBP dla wszystkich typów balancerów. 3/3-drogowy proporcjonalny regulator ciśnienia z dwoma zintegrowanymi 2/2-drogowymi zaworami zwrotnymi jest dostępny z lub bez wykrywania położenia przełączania.

  • Jednostka zaworu do sterowania siłownikiem pneumatycznym w zastosowaniach w balanserach
  • Składa się z 3/3-drogowego proporcjonalnego zaworu regulacji ciśnienia ze specjalną regulacją ciśnienia i sterowaniem zaworem odcinającym, a także dwoma 2/2-drogowymi zaworami odcinającymi
  • Wskaźnik diagnostyczny do szybkiego rozpoznawania błędów

Dane techniczne

Funkcja zaworu3-drogowy zawór proporcjonalny ciśnienia
KonstrukcjaZawór tłoczkowo-suwakowy
Rodzaj sterowaniabezpośrednie
Sposób uruchamianiaelektrycznie
Sposób powrotupola magnetyczne
Kierunek przepływujednokierunkowy
Pozycja montażudowolny
Sposób uszczelnieniatwardy
Średnica nominalna6 mm
Zabezpieczenie przeciwzwarciowetak
Rodzaj wskazaniaLED
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)725 l/min
Ciśnienie robocze0.4 MPa
Ciśnienie robocze4 bar
Typowa prędkość opuszczania15 mm/s
Wskazówka dotycząca zmniejszania prędkości obrotowejW przypadku uruchomienia ręcznego odpowietrzenia przy średnicy siłownika 80 mm, przełożeniu 1:1 i obciążeniu 100 kg.
Temperatura otoczenia0 degC
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [6:4:4]
Uwaga dotycząca medium roboczego/sterującegoPraca z olejonym powietrzem nie jest możliwa
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
CertyfikacjaRCM Mark
Znak KCKC-EMV
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Zgodność z LABSVDMA24364-strefa III
Informacja o materiałachZgodność z dyrektywą RoHS
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Informacja o zastosowaniuProdukt jest przeznaczony wyłącznie do celów przemysłowych. W otoczeniu mieszkalnym może być konieczne podjęcie środków w celu stłumienia zakłóceń radioelektrycznych.
Znamionowe napięcie robocze DC24 V
Zakres napięcia roboczego DC21.6 V
Tętnienia resztkowe5%
Maks. pobór prądu1.2 A
Pobór prądu120 mA
Ochrona przed zmianą polaryzacjidla napięcia roboczego
Czas pracy ciągłej100%
Maks. pobór mocy elektrycznej33.5 W
Funkcja diagnostycznaWskaźnik diodowy
Maks. długość kabla30 m
Interfejs magistrali polowej, rodzaj przyłączaWtyczka
Interfejs magistrali polowej, technologia przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Interfejs magistrali polowej, liczba pinów/żył5
Interfejs magistrali polowej, protokółMagistrala CAN z protokołem Festo
Przyłącze elektryczne napędu, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne dla napędu, technika przyłączeniowaM12x1 kodowanie A wg EN 61076-2-101
Przyłącze elektryczne napędu, liczba pinów/żył8
Przyłącze elektryczne dla zaworu, rodzaj przyłączaWtyczka
Przyłącze elektryczne zaworu, technologia przyłączeniowaUkład przyłączy typu C, zgodnie ze standardem przemysłowym 9,4 mm
Przyłącze elektryczne dla zaworu, liczba pinów/żył2
Typ mocowaniaMontaż bezpośredni przy pomocy gwintu M5
Przyłącze pneumatyczne 1G3/8
Przyłącze pneumatyczne 2G3/8
Przyłącze pneumatyczne 3G3/8
Przyłącze pneumatyczne, element obsługowyG1/8
Waga produktu1550 g
Materiał obudowyStop aluminium, anodowany
Materiał uszczelnieńFPM

Parametry techniczne - Jednostka zaworu VPCB-6-L-8-G38-10-F-D3-T22 (5318141) serii VPCB - Festo

Konstrukcja
Zawór tłoczkowo-suwakowyz wbudowanymi czujnikami ciśnienia
Kierunek przepływu
jednokierunkowy
Ciśnienie robocze
4 do 8 BAR
Temperatura otoczenia
0 do 50 °C
Pozycja montażowa
dowolna
Rodzaj ochrony
IP65
Średnica nominalna
6 mm
Nr kat.
OT-FESTO092936
