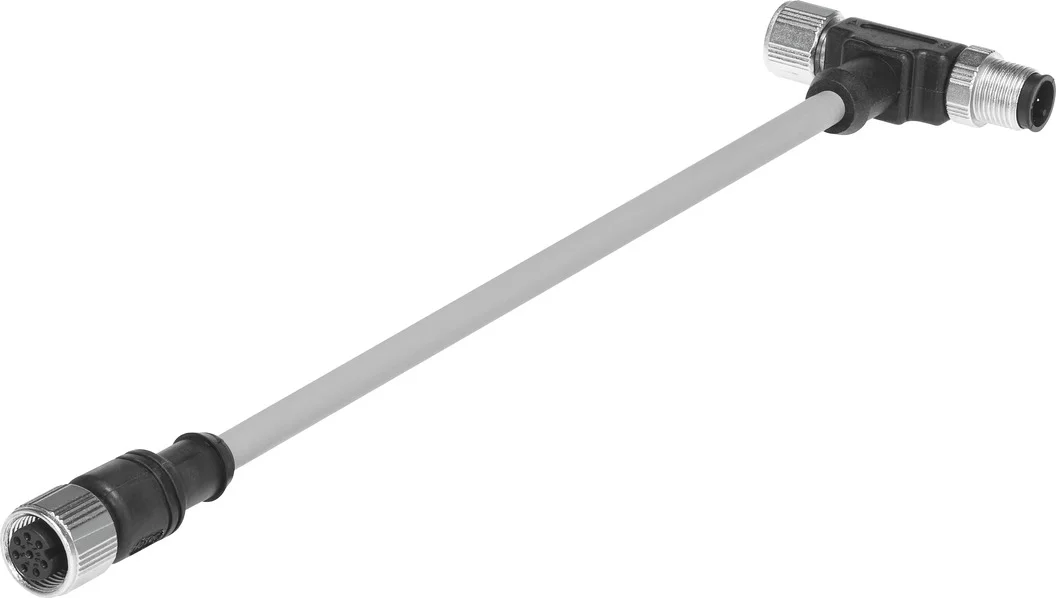

Kabel do programowania VAVE-P8-VPS (570971) serii VAVE - Festo
Festo

Kabel do programowania VAVE-P8-VPS (570971) serii VAVE - Festo

SKU: OT-FESTO040462 MPN: VAVE-P8-VPS
Producent: Festo
Cena netto/szt. 601,69 zł
740,08 zł brutto/szt.
Kabel do programowania VAVE-P8-VPS (570971) serii VAVE - Festo
601,69 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel do programowania VAVE-P8-VPS (570971) serii VAVE - Festo

Dane techniczne

Spełnia normęDIN 47100
KonstrukcjaRozgałęziacz T z kablem po stronie sterowania
Rodzaj rozgałęziacza1 na 2
Dodatkowe funkcjeInterfejs do programowania zaworu proporcjonalnego ciśnienia
Oznaczenie kablabez uchwytów na tabliczki
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył8
Przyłącze elektryczne 1, użyte piny/żyły8
Przyłącze elektryczne 1, rodzaj mocowaniaRyglowanie śrubą SW14
Przyłącze elektryczne 1, układ połączeń00992265
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaokrągły
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 2, liczba pinów/żył8
Przyłącze elektryczne 2, użyte piny/żyły8
Przyłącze elektryczne 2, rodzaj mocowaniaRyglowanie śrubą SW14
Przyłącze elektryczne 2, schemat przyłączy00992264
Przyłącze elektryczne 3, funkcjaStrona sterowania
Przyłącze elektryczne 3, kształtokrągły
Przyłącze elektryczne 3, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 3, wyprowadzenie kablaproste
Przyłącze elektryczne 3, technologia przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 3, liczba pinów/żył5
Przyłącze elektryczne 3, użyte piny/żyły4
Przyłącze elektryczne 3, rodzaj mocowaniaRyglowanie śrubą
Przyłącze elektryczne 3, schemat przyłączy00991861
Zakres napięcia roboczego DC0 V
Zakres napięcia roboczego AC0 V
Dopuszczalne obciążenie prądowe przy 40degC2 A
Ekranowanietak
Długość kabla 10.15 m
Właściwości kablaStandard
Średnica kabla 16.3 mm
Tolerancja, średnica kabla 1+- 0,2 mm
Budowa kabla8 x 0,25 mm²
Przekrój znamionowy żyły przewodu0.25 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Zgodność z LABSVDMA24364-B1/B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaszary
Materiał obudowyTPE-U(PUR)
Kolor obudowyczarny
Materiał śruby ryglującejCynkowy odlew kokilowy, niklowany
Materiał uszczelnieńNBR
Materiał stykówMosiądz pozłacany

Parametry techniczne - Kabel do programowania VAVE-P8-VPS (570971) serii VAVE - Festo

Zakres napięcia roboczego AC
0 ... 30 V
Podłączenie elektryczne 2, zajęta liczba pinów/żył
8
Podłączenie elektryczne 2, sposób montażu
Screw locking with SW14
Obciążalność prądowa przy 40°C
2 A
Charakterystyka kabla
Standard
Budowa kabla
8x0,25, Ekranowany
Nominalny przekrój przewodu
0.25 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 80 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał zamka śrubowego
Niklowany odlew cynkowy
Materiał styków elektrycznych
Mosiądz pozłacany
Podłączenie elektryczne 2, liczba pinów/żył
8
Typ rozgałęziacza
1 na 2
Przyłącze elektryczne 3, funkcja
Controller side
Przyłącze elektryczne 3, konstrukcja
Okrągły
Przyłącze elektryczne 3, typ podłączenia
Gniazdo wtykowe
Przyłącze elektryczne 3, wyprowadzenie kabla
Proste
Przyłącze elektryczne 3, technika podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Przyłącze elektryczne 3, liczba pinów/żył
5
Przyłącze elektryczne 3, zajęte piny/żyły
4
Przyłącze elektryczne 3, typ mocowania
Screw lock
Długość kabla 1
0.15 m
Średnica kabla 1
6.3 mm
Tolerancja, średnica kabla 1
± 0,2 mm
Podłączenie elektryczne 1, funkcja
Field device side
Materiał uszczelnień
NBR
Stopień ochrony
IP65, IP67
Uwaga dotycząca materiałów
Zgodne z RoHS, Nie zawiera halogenów
Materiał obudowy
TPE-U(PUR)
Zgodność z normą
DIN 47100, EN 61076-2-101
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Rozgałęziacz T z kablem po stronie sterowania
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Zakres napięcia roboczego DC
0 ... 30 V
Dodatkowe funkcje
Interfejs do programowania zaworu proporcjonalnego ciśnienia
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Temperatura otoczenia
-25 ... 80 °C
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
8
Podłączenie elektryczne 1, zajęta liczba pinów/żył
8
Podłączenie elektryczne 1, sposób montażu
Screw locking with SW14
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, konstrukcja
Okrągły
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Nr kat.
OT-FESTO040462

Pliki do pobrania - Kabel do programowania VAVE-P8-VPS (570971) serii VAVE - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
