Kabel-DUO NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 serii NEDU - Festo
Festo

Kabel-DUO NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 serii NEDU - Festo

SKU: OT-FESTO058507 MPN: NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2
Producent: Festo
Cena netto/szt. 564,83 zł
694,74 zł brutto/szt.
Kabel-DUO NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 serii NEDU - Festo
564,83 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

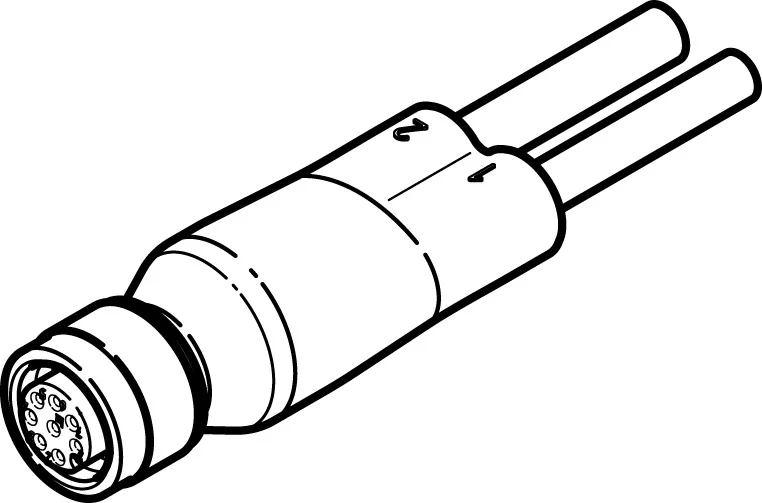

Opis produktu - Kabel-DUO NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 serii NEDU - Festo

  • Rozgałęziacz Multi-pin
  • Szczególnie zwarta konstrukcja
  • Do podłączenia magistrali polowej
  • Rozgałęzienie przewodów do podłączania i odłączania komponentów magistrali polowej

Dane techniczne

W oparciu o normęEN 61076-2-101
KonstrukcjaRozgałęziacz Y z kablem po stronie urządzenia polowego i sterowania
Rodzaj rozgałęziacza1 na 2
Dodatkowe funkcjePodłączenie czujnika i sterownika do zaworu proporcjonalnego ciśnienia
Oznaczenie kablabez uchwytów na tabliczki
Waga produktu377 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył8
Przyłącze elektryczne 1, użyte piny/żyły6
Przyłącze elektryczne 1, rodzaj mocowaniaBlokowanie śrubą
Przyłącze elektryczne 1, układ połączeń00992265
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, rodzaj przyłączaKabel
Przyłącze elektryczne 2, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 2, liczba pinów/żył5
Przyłącze elektryczne 2, użyte piny/żyły5
Przyłącze elektryczne 3, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 3, rodzaj przyłączaKabel
Przyłącze elektryczne 3, technologia przyłączeniowaotwarty koniec
Przyłącze elektryczne 3, liczba pinów/żył3
Przyłącze elektryczne 3, użyte piny/żyły3
Zakres napięcia roboczego DC0 V
Zakres napięcia roboczego AC0 V
Dopuszczalne obciążenie prądowe przy 40degC2 A
Odporność na napięcie udarowe0.8 kV
Ekranowanietak
Długość kabla 15 m
Długość kabla 25 m
Średnica kabla 15.3 mm
Średnica kabla 24.5 mm
Budowa kabla3 x 0,25 mm²
Przekrój znamionowy żyły przewodu0.25 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaczarny
Materiał obudowyTPE-U(PUR)
Kolor obudowyczarny
Materiał śruby ryglującejMosiądz, niklowany
Materiał uszczelnieńFPM
Materiał stykówMosiądz pozłacany
Materiał powłoki izolacyjnejPVC

Parametry techniczne - Kabel-DUO NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 serii NEDU - Festo

Materiał izolacji
PVC
Podłączenie elektryczne 2, zajęta liczba pinów/żył
5
Obciążalność prądowa przy 40°C
2 A
Odporność na piki napięcia
0.8 kV
Budowa kabla
3x0,25, 5x0,25, Ekranowany
Nominalny przekrój przewodu
0.25 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 80 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Czarny
Kolor obudowy
Czarny
Materiał zamka śrubowego
Niklowany mosiądz
Materiał styków elektrycznych
Mosiądz pozłacany
Podłączenie elektryczne 2, liczba pinów/żył
5
Zakres napięcia roboczego AC
0 ... 30 V
Typ rozgałęziacza
1 na 2
Przyłącze elektryczne 3, funkcja
Field device side
Przyłącze elektryczne 3, typ podłączenia
Kabel
Przyłącze elektryczne 3, technika podłączenia
Wolny koniec
Przyłącze elektryczne 3, liczba pinów/żył
3
Przyłącze elektryczne 3, zajęte piny/żyły
3
Długość kabla 1
5 m
Średnica kabla 1
5.3 mm
Długość kabla 2
5 m
Średnica kabla 2
4.5 mm
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Materiał uszczelnień
FPM
Stopień ochrony
IP65, IP67
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
TPE-U(PUR)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Rozgałęziacz Y z kablem po stronie urządzenia polowego i sterowania
W oparciu o normę
EN 61076-2-101
Waga produktu
377 g
Zakres napięcia roboczego DC
0 ... 30 V
Dodatkowe funkcje
Podłączenie czujnika i sterownika do zaworu proporcjonalnego ciśnienia
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Temperatura otoczenia
-25 ... 80 °C
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
8
Podłączenie elektryczne 1, zajęta liczba pinów/żył
6
Podłączenie elektryczne 1, sposób montażu
Screw lock
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Nr kat.
OT-FESTO058507

Pliki do pobrania - Kabel-DUO NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 serii NEDU - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
