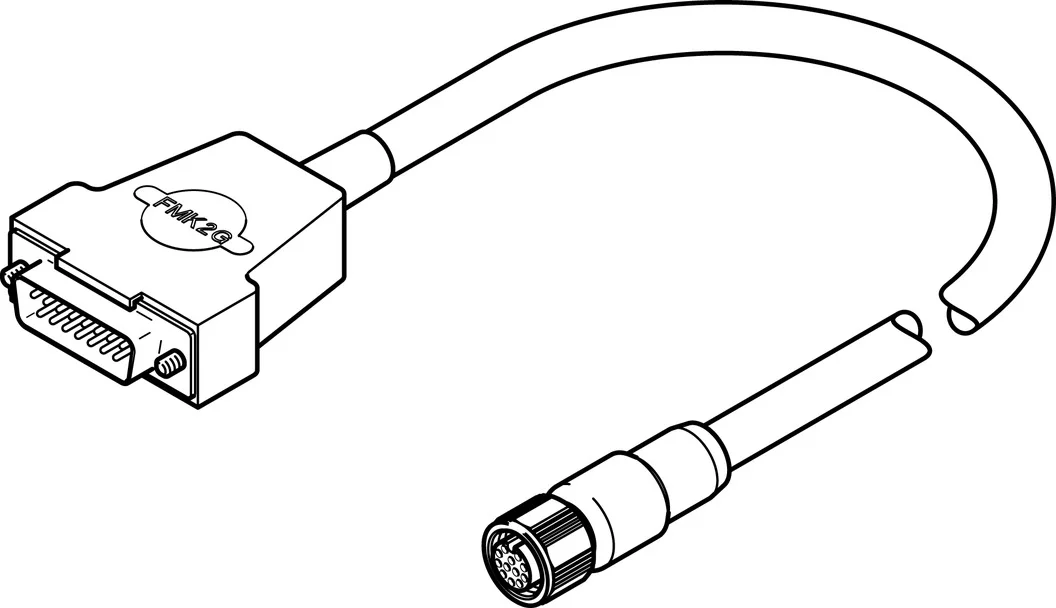

Kabel enkodera NEBM-M12G12-RS-15-N-S1G15 (571915) serii NEBM - Festo
Festo

Kabel enkodera NEBM-M12G12-RS-15-N-S1G15 (571915) serii NEBM - Festo

SKU: OT-FESTO035094 MPN: NEBM-M12G12-RS-15-N-S1G15
Producent: Festo
Cena netto/szt. 1 458,28 zł
1 793,68 zł brutto/szt.
Kabel enkodera NEBM-M12G12-RS-15-N-S1G15 (571915) serii NEBM - Festo
1 458,28 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel enkodera NEBM-M12G12-RS-15-N-S1G15 (571915) serii NEBM - Festo

Zawsze odpowiednie połączenie między silnikiem a sterownikiem napędu serwo:Kable przyłączeniowe NEBM są optymalnie dostosowane do silników serwo, silników skokowych, sterowników silników i sterowników napędów serwo firmy Festo.

  • Do silników serwo i skokowych
  • Do sterowników silnika CMMS-ST, CMMP-AS
  • Do sterownika napędu serwo
  • Możliwość stosowania w dużym zakresie temperatury
  • Możliwość stosowania w prowadnicach kabli

Dane techniczne

Spełnia normęDIN 47100
Oznaczenie kablabez uchwytów na tabliczki
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył12
Przyłącze elektryczne 1, użyte piny/żyły11
Przyłącze elektryczne 1, rodzaj mocowaniaRyglowanie śrubą SW14
Przyłącze elektryczne 1, układ połączeń00995668
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaprostokątne
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaSub-D
Przyłącze elektryczne 2, liczba pinów/żył15
Przyłącze elektryczne 2, użyte piny/żyły11
Przyłącze elektryczne 2, rodzaj mocowaniaRyglowanie śrubą z sześciokątem SW18
Przyłącze elektryczne 2, schemat przyłączy00995641
Zakres napięcia roboczego DC0 V
Znamionowe napięcie robocze DC24 V
Zakres napięcia roboczego AC0 V
Napięcie znamionowe AC24 V
Dopuszczalne obciążenie prądowe przy 40degC1 A
Ekranowanietak
Długość kabla15 m
Właściwości kablaodpowiedni do robotów
Promień gięcia, ruchome ułożenie kabla70 mm
Średnica kabla7 mm
Budowa kabla12 x 0,14 mm²
Przekrój znamionowy żyły przewodu0.14 mm²
Stopień ochronyIP67
Uwaga o stopniu ochronyIP50 dla wtyczki Sub-D
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego0 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaczarny
Materiał obudowyTPE-U(PUR)
Materiał nakrętki kołpakowejCynkowy odlew kokilowy, niklowany
Materiał uszczelnieńNBR
Materiał powłoki izolacyjnejTPE-E

Parametry techniczne - Kabel enkodera NEBM-M12G12-RS-15-N-S1G15 (571915) serii NEBM - Festo

Budowa kabla
12x0,14, Ekranowany
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
Sub-D
Podłączenie elektryczne 2, liczba pinów/żył
15
Podłączenie elektryczne 2, zajęta liczba pinów/żył
11
Podłączenie elektryczne 2, sposób montażu
Screw locking with hexagonal SW18
Obciążalność prądowa przy 40°C
1 A
Charakterystyka kabla
odpowiedni do stosowania przy robotach
Promień gięcia, kabel zainstalowany elastycznie
>= 70 mm
Średnica kabla
7 mm
Podłączenie elektryczne 2, konstrukcja
Kątowa
Nominalny przekrój przewodu
0.14 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
0 ... 40 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Czarny
Materiał izolacji
TPE-E
Zakres napięcia roboczego AC
0 ... 30 V
Materiał nakrętki kołpakowej
Odlew ciśnieniowy cynkowy, niklowany
Nominalne napięcie robocze AC
24 V
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Materiał uszczelnień
NBR
Stopień ochrony
IP67
Długość kabla
15 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
TPE-U(PUR)
Zgodność z normą
DIN 47100, EN 61984
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Nominalne napięcie robocze DC
24 V
Zakres napięcia roboczego DC
0 ... 30 V
Zwrócić uwagę na stopień ochrony
IP50 dla wtyczki Sub-D, W stanie zmontowanym
Temperatura otoczenia
-25 ... 80 °C
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
12
Podłączenie elektryczne 1, zajęta liczba pinów/żył
11
Podłączenie elektryczne 1, sposób montażu
Screw locking with SW14
Podłączenie elektryczne 2, funkcja
Controller side
Nr kat.
OT-FESTO035094

Pliki do pobrania - Kabel enkodera NEBM-M12G12-RS-15-N-S1G15 (571915) serii NEBM - Festo

  • Karta katalogowa Pobierz
  • 571915datasheet.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
