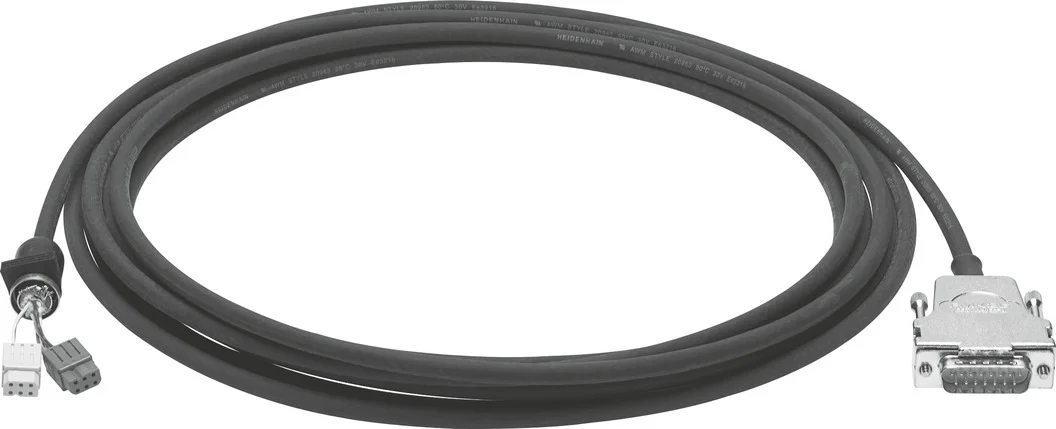

Kabel enkodera NEBM-T1G8-E-20-N-S1G15 (5105627) serii NEBM - Festo
Festo

Kabel enkodera NEBM-T1G8-E-20-N-S1G15 (5105627) serii NEBM - Festo

SKU: OT-FESTO070893 MPN: NEBM-T1G8-E-20-N-S1G15
Producent: Festo
Cena netto/szt. 1 597,39 zł
1 964,79 zł brutto/szt.
Kabel enkodera NEBM-T1G8-E-20-N-S1G15 (5105627) serii NEBM - Festo
1 597,39 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel enkodera NEBM-T1G8-E-20-N-S1G15 (5105627) serii NEBM - Festo

Zawsze odpowiednie połączenie między silnikiem a sterownikiem napędu serwo:Kable przyłączeniowe NEBM są optymalnie dostosowane do silników serwo, silników skokowych, sterowników silników i sterowników napędów serwo firmy Festo.

  • Do silników serwo i skokowych
  • Do sterowników silnika CMMS-ST, CMMP-AS
  • Do sterownika napędu serwo
  • Możliwość stosowania w dużym zakresie temperatury
  • Możliwość stosowania w prowadnicach kabli

Dane techniczne

Oznaczenie kablabez uchwytów na tabliczki
Waga produktu1060 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaITT M3
Przyłącze elektryczne 1, liczba pinów/żył12
Przyłącze elektryczne 1, użyte piny/żyły8
Przyłącze elektryczne 1, układ połączeń00995666
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaprostokątne
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaSub-D
Przyłącze elektryczne 2, liczba pinów/żył15
Przyłącze elektryczne 2, użyte piny/żyły8
Przyłącze elektryczne 2, schemat przyłączy00995641
Zakres napięcia roboczego DC0 V
Znamionowe napięcie robocze DC24 V
Zakres napięcia roboczego AC0 V
Napięcie znamionowe AC24 V
Ekranowanietak
Długość kabla20 m
Właściwości kablaMożliwość stosowania w prowadnicach kabli
Promień gięcia, ruchome ułożenie kabla48 mm
Średnica kabla5.8 mm
Budowa kabla1 x 4 x 0,15 mm² + 4 x 0,34 mm²
Przekrój znamionowy żyły przewodu0.15 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyIP30 do wtyczki Sub-D
Temperatura otoczenia-40 degC
Temperatura otoczenia w przypadku kabla ruchomego-10 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał osłony kablaTPE-U(PUR)

Parametry techniczne - Kabel enkodera NEBM-T1G8-E-20-N-S1G15 (5105627) serii NEBM - Festo

Promień gięcia, kabel zainstalowany elastycznie
>= 48 mm
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, konstrukcja
Kątowa
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
Sub-D
Podłączenie elektryczne 2, liczba pinów/żył
15
Podłączenie elektryczne 2, zajęta liczba pinów/żył
8
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Podłączenie elektryczne 1, zajęta liczba pinów/żył
8
Średnica kabla
5.8 mm
Budowa kabla
1x4x0,15+4x0,34, Ekranowany
Nominalny przekrój przewodu
0.15 mm2, 0.34 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-10 ... 80 °C
Materiał powłoki kabla
TPE-U(PUR)
Zakres napięcia roboczego AC
0 ... 30 V
Nominalne napięcie robocze AC
24 V
Zwrócić uwagę na stopień ochrony
IP30 dla wtyczki Sub-D, W stanie zmontowanym
Stopień ochrony
IP65
Długość kabla
20 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Zgodność z PWIS
VDMA24364-B2-L
Waga produktu
1060 g
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą EU RoHS
Zakres napięcia roboczego DC
0 ... 30 V
Temperatura otoczenia
-40 ... 80 °C
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
ITT M3
Podłączenie elektryczne 1, liczba pinów/żył
12
Nr kat.
OT-FESTO070893

Pliki do pobrania - Kabel enkodera NEBM-T1G8-E-20-N-S1G15 (5105627) serii NEBM - Festo

  • Karta katalogowa Pobierz
  • 5105627datasheet.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
