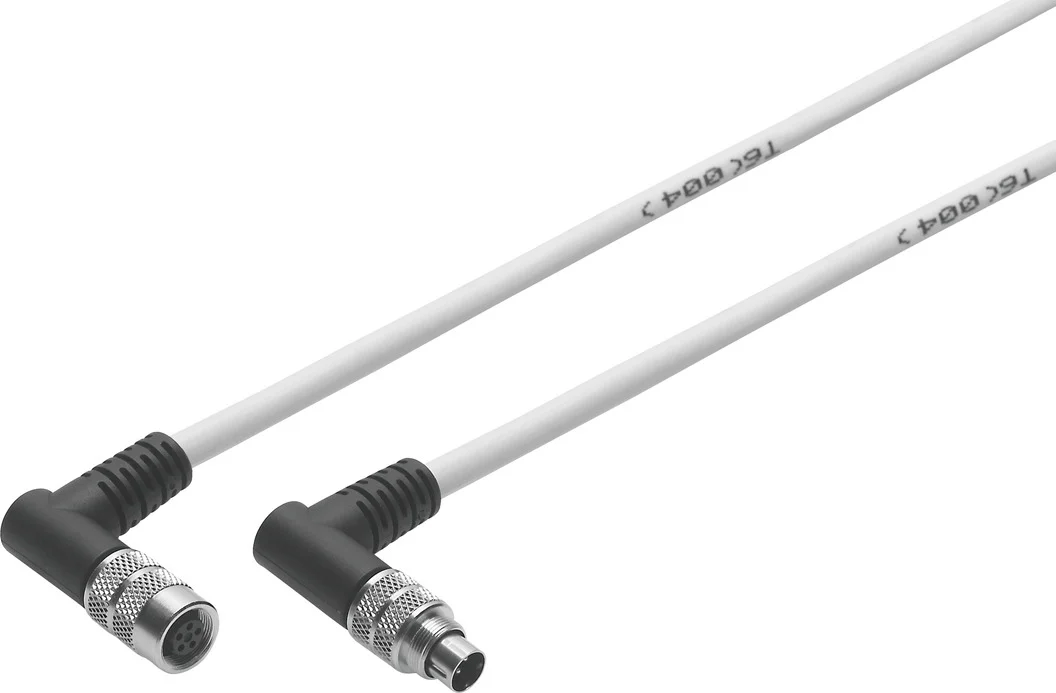

Kabel łączący KVI-CP-3-WS-WD-2 (540329) serii KVI - Festo
Festo

Kabel łączący KVI-CP-3-WS-WD-2 (540329) serii KVI - Festo

SKU: OT-FESTO023478 MPN: KVI-CP-3-WS-WD-2
Producent: Festo
Cena netto/szt. 337,24 zł
414,81 zł brutto/szt.
Kabel łączący KVI-CP-3-WS-WD-2 (540329) serii KVI - Festo
337,24 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący KVI-CP-3-WS-WD-2 (540329) serii KVI - Festo

  • Do połączenia magistrali polowej z gwintem M9x0,5
  • Kabel łączący między wyspą zaworową a sterownikiem
  • Kabel łączący między wyspą zaworową a modułami wejść/wyjść
  • Kabel łączący między sterownikiem a modułami wejść/wyjść
  • Obustronnie konfekcjonowany
  • Odpowiedni do prowadnic kabli
  • Długość kabla od 0,25 do 8 m
  • Z kablem PUR
  • Temperatura otoczenia -20 ... +80degC

Dane techniczne

Dodatkowe funkcjeZestyk 3 w gnieździe jest przesunięty o 1 mm
Oznaczenie kablaPrzy pomocy osprzętu
Częstotliwość połączeń500
Waga produktu116.2 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablakątowe
Przyłącze elektryczne 1, technika przyłączeniowaM9X0,5
Przyłącze elektryczne 1, liczba pinów/żył5
Przyłącze elektryczne 1, użyte piny/żyły5
Przyłącze elektryczne 1, rodzaj mocowaniaBlokowanie śrubą
Przyłącze elektryczne 1, układ połączeń00995398
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaokrągły
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablakątowe
Przyłącze elektryczne 2, technika przyłączeniowaM9X0,5
Przyłącze elektryczne 2, liczba pinów/żył5
Przyłącze elektryczne 2, użyte piny/żyły5
Przyłącze elektryczne 2, rodzaj mocowaniaRyglowanie śrubą
Przyłącze elektryczne 2, schemat przyłączy00992012
Zakres napięcia roboczego DC0 V
Dopuszczalne obciążenie prądowe przy 40degC1.6 A
Uwaga dotycząca obciążalności prądowej w 40 deg C2,3 A dla 0,34 mm²
Odporność na napięcie udarowe1.5 kV
Ekranowanietak
Długość kabla2 m
Właściwości kablaMożliwość stosowania w prowadnicach kabli
Warunki testowania kablaWarunki testu na żądanie
Promień gięcia, ruchome ułożenie kabla75 mm
Średnica kabla5.5 mm
Budowa kabla2 x 0,25 mm² + 2 x 0,34 mm² + 0,49 mm²
Przekrój znamionowy żyły przewodu0.34 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-20 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia1
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablajasnoszary
Materiał obudowyPA
Kolor obudowyczarny
Materiał śruby ryglującejMosiądz, niklowany
Materiał stykówBrąz pozłacany
Materiał powłoki izolacyjnejTPE-U(PUR)

Parametry techniczne - Kabel łączący KVI-CP-3-WS-WD-2 (540329) serii KVI - Festo

Budowa kabla
2x0,25+2x0,34+0,49, Ekranowany
Podłączenie elektryczne 2, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 2, technologia podłączenia
M9x0,5
Podłączenie elektryczne 2, liczba pinów/żył
5
Podłączenie elektryczne 2, zajęta liczba pinów/żył
5
Podłączenie elektryczne 2, sposób montażu
Screw lock
Obciążalność prądowa przy 40°C
1.6 A
Odporność na piki napięcia
1.5 kV
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Warunki testowania kabla
Warunki testu na zapytanie
Promień gięcia, kabel zainstalowany elastycznie
>= 75 mm
Średnica kabla
5.5 mm
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Nominalny przekrój przewodu
0.25 mm2, 0.34 mm2, 0.49 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 80 °C
Stopień zanieczyszczenia
1
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Jasnoszary
Kolor obudowy
Czarny
Zwrócić uwagę na obciążalność prądową przy 40°C
2,3 A dla 0,34 mm², 3,6 A dla 0,49 mm²
Materiał zamka śrubowego
Niklowany mosiądz
Materiał styków elektrycznych
Pozłacany mosiądz, Mosiądz pozłacany
Materiał izolacji
TPE-U(PUR)
Liczba podłączeń/rozłączeń
500
Stopień ochrony
IP65, IP67
Długość kabla
2 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
PA, PBT, TPE-U(PUR)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Waga produktu
116.2 g
Zakres napięcia roboczego DC
0 ... 30 V
Dodatkowe funkcje
Styk 3 gniazda wtykowego 1 mm prowadzenia
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Przy pomocy osprzętu
Temperatura otoczenia
-20 ... 80 °C
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
M9x0,5
Podłączenie elektryczne 1, liczba pinów/żył
5
Podłączenie elektryczne 1, zajęta liczba pinów/żył
5
Podłączenie elektryczne 1, sposób montażu
Screw lock
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, konstrukcja
Okrągły
Nr kat.
OT-FESTO023478

Pliki do pobrania - Kabel łączący KVI-CP-3-WS-WD-2 (540329) serii KVI - Festo

  • D15000100122556.PDF Pobierz
  • 540329datasheet.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
