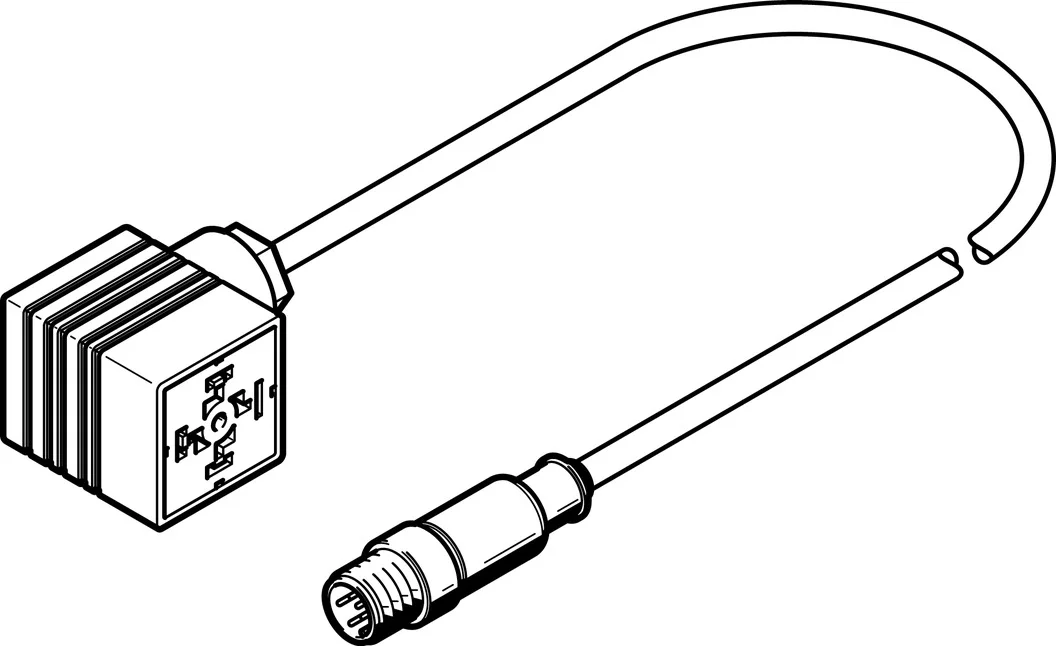

Kabel łączący NEBC-A1W3-K-0.3-N-M12G5 (549294) serii NEBC - Festo
Festo

Kabel łączący NEBC-A1W3-K-0.3-N-M12G5 (549294) serii NEBC - Festo

SKU: OT-FESTO027968 MPN: NEBC-A1W3-K-0.3-N-M12G5
Producent: Festo
Cena netto/szt. 372,08 zł
457,66 zł brutto/szt.
Kabel łączący NEBC-A1W3-K-0.3-N-M12G5 (549294) serii NEBC - Festo
372,08 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBC-A1W3-K-0.3-N-M12G5 (549294) serii NEBC - Festo

  • Warianty o łatwej do czyszczenia konstrukcji
  • Wersja standardowa, ze smarowaniem lub jako kabel hybrydowy
  • Warianty odpowiednie do prowadnicy kabli
  • Wersje z EtherNet, CANopen, I-Port lub RS232

Dane techniczne

W oparciu o normęEN 61076-2-101
Oznaczenie kablabez uchwytów na tabliczki
Waga produktu188 g
Przyłącze elektryczne5-pin
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablakątowe
Przyłącze elektryczne 1, technika przyłączeniowaUkład przyłączy: typ A wg EN 175301-803
Przyłącze elektryczne 1, liczba pinów/żył3
Przyłącze elektryczne 1, użyte piny/żyły3
Przyłącze elektryczne 1, rodzaj mocowaniaŚruba centralna M3
Przyłącze elektryczne 1, układ połączeń00995617
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaokrągły
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 2, liczba pinów/żył5
Przyłącze elektryczne 2, użyte piny/żyły4
Przyłącze elektryczne 2, schemat przyłączy00997355
Zakres napięcia roboczego DC0 V
Zakres napięcia roboczego AC0 V
Dopuszczalne obciążenie prądowe przy 40degC4 A
Odporność na napięcie udarowe1.5 kV
Przyłącze przewodu ochronnegowystępuje
Ekranowanietak
Długość kabla0.3 m
Właściwości kablaStandard
Warunki testowania kablaWarunki testu na żądanie
Min. promień gięcia kabla90 mm
Promień gięcia, kabel zainstalowany na stałe90 mm
Średnica kabla5.9 mm
Dopuszczalna średnica kabla5.7 mm
Budowa kabla4 x 0,34 mm²
Przekrój znamionowy żyły przewodu0.34 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Materiał osłony kablaPVC
Kolor powłoki kablaszary
Materiał obudowyPA
Kolor obudowyczarny
Materiał powłoki izolacyjnejPVC

Parametry techniczne - Kabel łączący NEBC-A1W3-K-0.3-N-M12G5 (549294) serii NEBC - Festo

Nominalny przekrój przewodu
0.34 mm2
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 2, liczba pinów/żył
5
Podłączenie elektryczne 2, zajęta liczba pinów/żył
4
Obciążalność prądowa przy 40°C
4 A
Odporność na piki napięcia
1.5 kV
Charakterystyka kabla
Standard
Warunki testowania kabla
Warunki testu na zapytanie
Średnica kabla
5.9 mm
Budowa kabla
4x0,34
Podłączenie elektryczne 2, konstrukcja
Okrągły
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 70 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
PVC, TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał izolacji
PVC
Zakres napięcia roboczego AC
0 ... 60 V
Przyłącze uziemienia
Dostępne
Ekranowanie
Tak
Min. promień gięcia dla kabla
90 mm
Dopuszczalna średnica kabla
5.7 ... 6.1 mm
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Stopień ochrony
IP65
Przyłącze elektryczne
5-pin M12X1 Wtyczka prosta kwadratowa konstrukcja / kątowa
Długość kabla
0.3 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
PA, TPE-U(PUR)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Zgodność z PWIS
VDMA24364-B2-L
W oparciu o normę
EN 61076-2-101
Waga produktu
188 g
Promień gięcia, kabel zainstalowany na stałe
>= 90 mm
Zakres napięcia roboczego DC
0 ... 60 V
Temperatura otoczenia
-25 ... 80 °C
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
Schemat podłączenia typu A wg EN175301-803
Podłączenie elektryczne 1, liczba pinów/żył
3
Podłączenie elektryczne 1, zajęta liczba pinów/żył
3
Podłączenie elektryczne 1, sposób montażu
Śruba centralna M3
Podłączenie elektryczne 2, funkcja
Controller side
Nr kat.
OT-FESTO027968

Pliki do pobrania - Kabel łączący NEBC-A1W3-K-0.3-N-M12G5 (549294) serii NEBC - Festo

  • Karta katalogowa Pobierz
  • 549294datasheet.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
