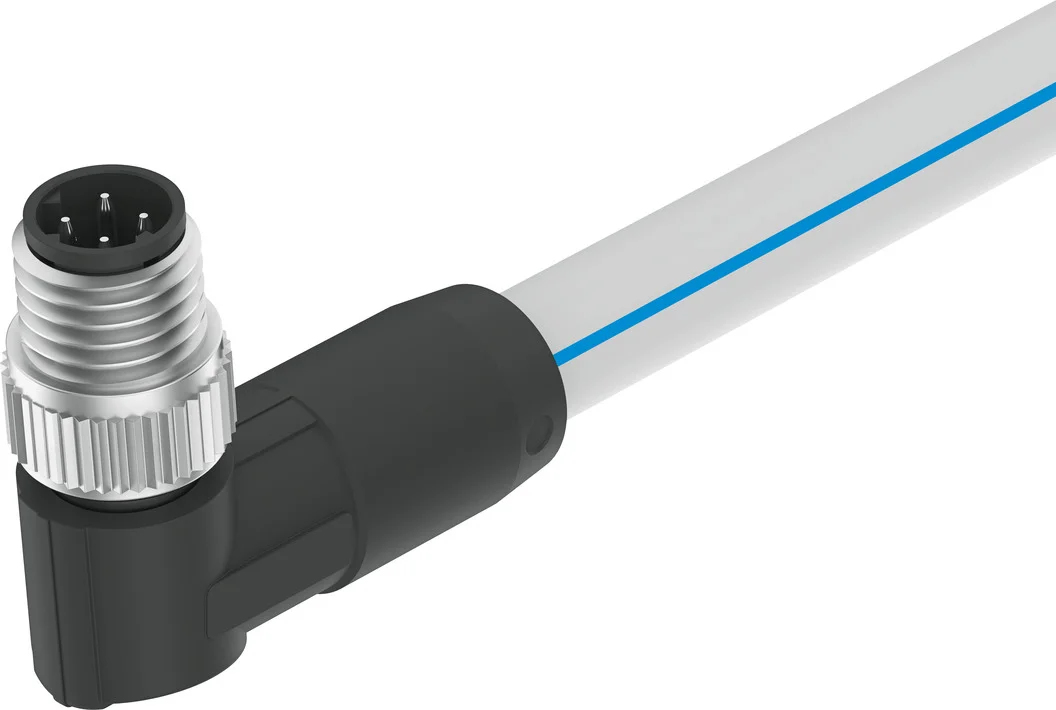

Kabel łączący NEBC-D8W4-ES-20-N-S-D8W4-ET (8146036) serii NEBC - Festo
SKU: OT-FESTO095984
Producent:
Festo
Cena netto/szt.
750,72 zł
923,39 zł
brutto/szt.
Opis produktu - Kabel łączący NEBC-D8W4-ES-20-N-S-D8W4-ET (8146036) serii NEBC - Festo
- Warianty o łatwej do czyszczenia konstrukcji
- Wersja standardowa, ze smarowaniem lub jako kabel hybrydowy
- Warianty odpowiednie do prowadnicy kabli
- Wersje z EtherNet, CANopen, I-Port lub RS232
Dane techniczne
| W oparciu o normę | EN 61076-2-114 |
| Certyfikacja | c UL us (OL) |
| Jednostka certyfikująca | UL E474609 |
| Oznaczenie kabla | bez uchwytów na tabliczki |
| Częstotliwość połączeń | 100 |
| Waga produktu | 1177 g |
| Przyłącze elektryczne 1, funkcja | Strona sterowania |
| Przyłącze elektryczne 1, konstrukcja | okrągły |
| Przyłącze elektryczne 1, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 1, wyprowadzenie kabla | kątowe |
| Przyłącze elektryczne 1, technika przyłączeniowa | M8x1, kodowanie D wg EN 61076-2-114 |
| Przyłącze elektryczne 1, liczba pinów/żył | 4 |
| Przyłącze elektryczne 1, użyte piny/żyły | 4 |
| Przyłącze elektryczne 1, rodzaj mocowania | Ryglowanie śrubą z radełkowaniem wzdłużnym |
| Przyłącze elektryczne 1, układ połączeń | 00995938 |
| Przyłącze elektryczne 2, funkcja | Strona sterowania |
| Przyłącze elektryczne 2, konstrukcja | okrągły |
| Przyłącze elektryczne 2, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 2, wyprowadzenie kabla | kątowe |
| Przyłącze elektryczne 2, technika przyłączeniowa | M8x1, kodowanie D wg EN 61076-2-114 |
| Przyłącze elektryczne 2, liczba pinów/żył | 4 |
| Przyłącze elektryczne 2, użyte piny/żyły | 4 |
| Przyłącze elektryczne 2, rodzaj mocowania | Ryglowanie śrubą z radełkowaniem wzdłużnym |
| Przyłącze elektryczne 2, schemat przyłączy | 00995938 |
| Zakres napięcia roboczego DC | 0 V |
| Znamionowe napięcie robocze DC | 24 V |
| Dopuszczalne obciążenie prądowe przy 40degC | 3 A |
| Odporność na napięcie udarowe | 1.5 kV |
| Ochrona przed zmianą polaryzacji | nie |
| Przyłącze przewodu ochronnego | brak |
| Ekranowanie | tak |
| Właściwości transmisji | według komunikacji systemowej AP |
| Długość kabla | 20 m |
| Właściwości kabla | Możliwość stosowania w prowadnicach kabli |
| Warunki testowania kabla | Warunki testu na żądanie |
| Promień gięcia, kabel zainstalowany na stałe | 20 mm |
| Promień gięcia, ruchome ułożenie kabla | 75 mm |
| Średnica kabla | 6.3 mm |
| Tolerancja średnicy kabla | +- 0,2 mm |
| Budowa kabla | 1 x (4 x AWG22) |
| Przekrój znamionowy żyły przewodu | AWG22 |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Cechy szczególne | odporny na oleje |
| Temperatura otoczenia | -20 degC |
| Temperatura otoczenia w przypadku kabla ruchomego | -5 degC |
| Temperatura przechowywania | -40 degC |
| Znak CE (patrz deklaracja zgodności) | zgodnie z dyrektywą UE RoHS |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK RoHS |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Stopień zanieczyszczenia | 3 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Materiał osłony kabla | TPE-U(PUR) |
| Kolor powłoki kabla | srebrnoszary z jasnoniebieskimi paskami |
| Materiał obudowy | PA |
| Kolor obudowy | czarny |
| Materiał śruby ryglującej | Mosiądz, niklowany |
| Materiał uszczelnień | NBR |
| Materiał styków | Stop miedzi, pozłacany |
| Materiał powłoki izolacyjnej | PP |
Parametry techniczne - Kabel łączący NEBC-D8W4-ES-20-N-S-D8W4-ET (8146036) serii NEBC - Festo
Temperatura otoczenia
-20 °C do 60 °C
Materiał uszczelnień
NBR
Stopień ochrony
IP65IP67
Waga produktu
1177 g
Znak CE (patrz deklaracja zgodności)
zgodnie z dyrektywą UE RoHS
Zakres napięcia roboczego DC
0 V do 30 V
Średnica kabla
6.3 mm
Kolor powłoki kabla
srebrnoszary z jasnoniebieskimi paskami
Kolor obudowy
czarny
Certyfikat
c UL us (OL)
Długość kabla 2
20 m
Materiał obudowy
PATPE-U(PUR)
Częstotliwość połączeń
100
Materiał osłony kabla
TPE-U(PUR)
Materiał powłoki izolacyjnej
PP
Nr kat.
OT-FESTO095984
Pliki do pobrania - Kabel łączący NEBC-D8W4-ES-20-N-S-D8W4-ET (8146036) serii NEBC - Festo
- 696edfba200bf721e977ee6b6643d38f.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
