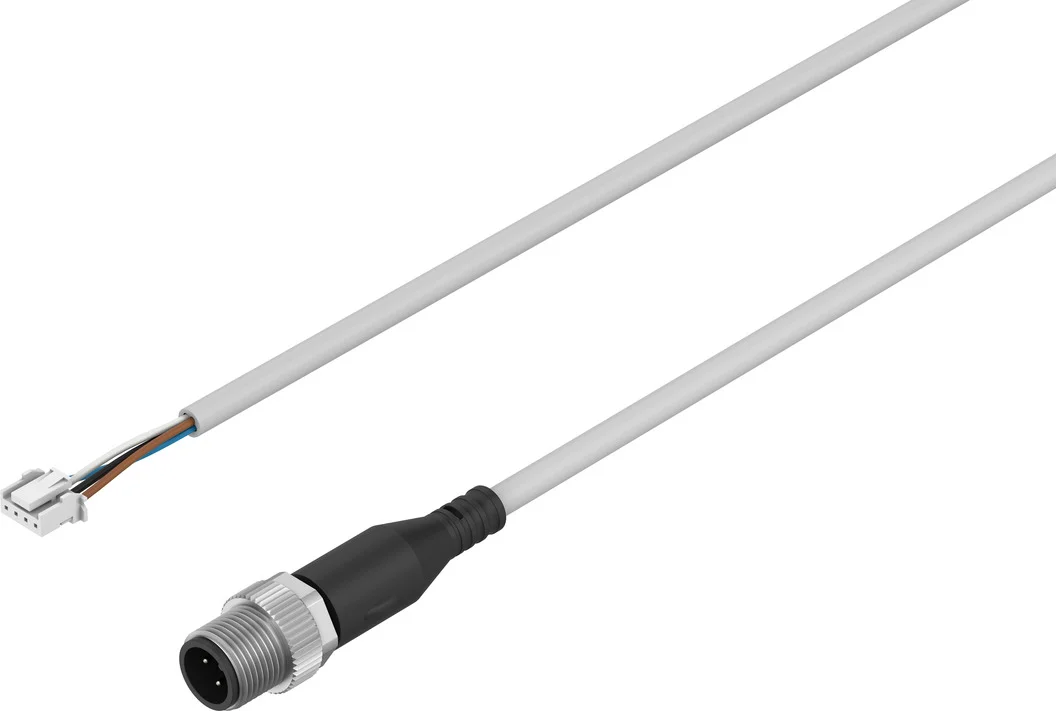

Kabel łączący NEBS-L1G4-K-1-N-M12G4 serii NEBS - Festo
SKU: OT-FESTO085416
MPN: NEBS-L1G4-K-1-N-M12G4
Producent:
Festo
Cena netto/szt.
99,12 zł
121,92 zł
brutto/szt.
Opis produktu - Kabel łączący NEBS-L1G4-K-1-N-M12G4 serii NEBS - Festo
- Do połączenia z prostokątną konstrukcją L1, wymiar siatki 5,8 mm
- Do gwintu M12x1, kodowanie A wg EN 61076-2-101
- Do gwintu M16x0,75
- Kabel łączący do czujnika ciśnienia SPAN
- Stopień ochrony IP40, IP65, IP67, IP69K, w stanie zmontowanym
- Długość kabla od 0,5 do 10 m
- Z kablem PVC lub PUR
- Temperatura otoczenia od -40 do +70degC
Dane techniczne
| Oznaczenie kabla | bez uchwytów na tabliczki |
| Częstotliwość połączeń | 100 |
| Waga produktu | 40 g |
| Przyłącze elektryczne 1, funkcja | Strona urządzenia polowego |
| Przyłącze elektryczne 1, konstrukcja | prostokątny |
| Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe |
| Przyłącze elektryczne 1, wyprowadzenie kabla | proste |
| Przyłącze elektryczne 1, technika przyłączeniowa | Układ przyłączy L1J |
| Przyłącze elektryczne 1, liczba pinów/żył | 4 |
| Przyłącze elektryczne 1, użyte piny/żyły | 4 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokada zatrzaskowa |
| Przyłącze elektryczne 1, układ połączeń | 00995720 |
| Przyłącze elektryczne 2, funkcja | Strona sterowania |
| Przyłącze elektryczne 2, konstrukcja | okrągły |
| Przyłącze elektryczne 2, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 2, wyprowadzenie kabla | proste |
| Przyłącze elektryczne 2, technika przyłączeniowa | M12x1, kodowanie A wg EN 61076-2-101 |
| Przyłącze elektryczne 2, liczba pinów/żył | 4 |
| Przyłącze elektryczne 2, użyte piny/żyły | 4 |
| Przyłącze elektryczne 2, rodzaj mocowania | Ryglowanie śrubą z sześciokątem rozm. 13, z radełkowaniem wzdłużnym |
| Przyłącze elektryczne 2, schemat przyłączy | 00995386 |
| Zakres napięcia roboczego DC | 0 V |
| Dopuszczalne obciążenie prądowe przy 40degC | 1 A |
| Odporność na napięcie udarowe | 0.8 kV |
| Długość kabla | 1 m |
| Właściwości kabla | Standard |
| Warunki testowania kabla | Warunki testu na żądanie |
| Promień gięcia, kabel zainstalowany na stałe | 14 mm |
| Promień gięcia, ruchome ułożenie kabla | 46 mm |
| Średnica kabla | 4.5 mm |
| Tolerancja średnicy kabla | +- 0,1 mm |
| Budowa kabla | 4 x 0,25 mm² |
| Przekrój znamionowy żyły przewodu | 0.25 mm² |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | IP40 dla wtyczki, układ przyłączy L1J |
| Temperatura otoczenia | -20 degC |
| Temperatura otoczenia w przypadku kabla ruchomego | -5 degC |
| Temperatura przechowywania | -20 degC |
| Znak CE (patrz deklaracja zgodności) | zgodnie z dyrektywą UE RoHS |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK RoHS |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Stopień zanieczyszczenia | 2 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Materiał osłony kabla | TPE-U(PUR) |
| Kolor powłoki kabla | szary |
| Materiał obudowy | PA |
| Kolor obudowy | czarny |
| Materiał śruby ryglującej | Mosiądz, niklowany |
| Materiał styków | Brąz ocynowany |
| Materiał powłoki izolacyjnej | PP |
Parametry techniczne - Kabel łączący NEBS-L1G4-K-1-N-M12G4 serii NEBS - Festo
Waga produktu
40 g
Waga
PATPE-U(PUR)
Pozycja montażowa
OT-FESTO085416
Długość kabla
0,048 kg
Tworzywo obudowy
-20 do 60 °C
Napięcie robocze
1 m
Nr kat.
OT-FESTO085416
Pliki do pobrania - Kabel łączący NEBS-L1G4-K-1-N-M12G4 serii NEBS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
