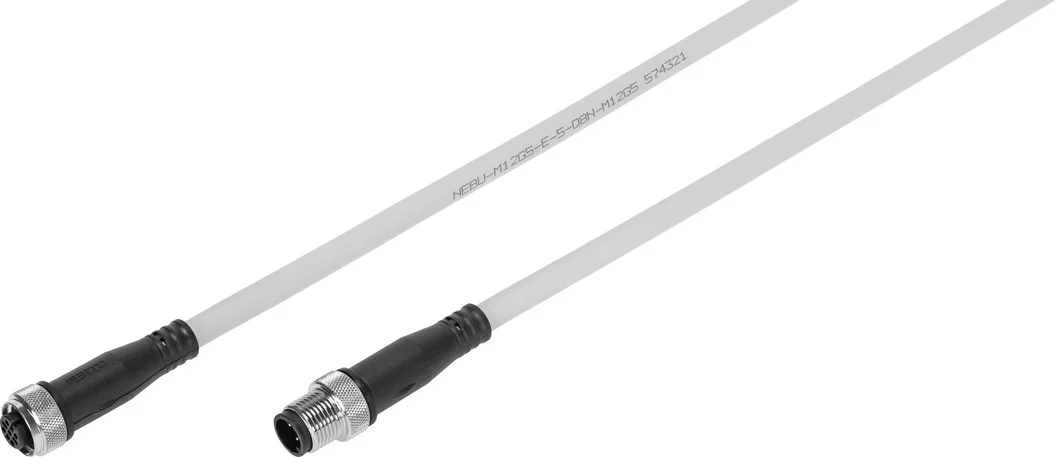

Kabel łączący NEBU-M12G5-E-5-Q8N-M12G5 serii NEBU - Festo
Festo

Kabel łączący NEBU-M12G5-E-5-Q8N-M12G5 serii NEBU - Festo

SKU: OT-FESTO039531 MPN: NEBU-M12G5-E-5-Q8N-M12G5
Producent: Festo
Cena netto/szt. 332,46 zł
408,93 zł brutto/szt.
Kabel łączący NEBU-M12G5-E-5-Q8N-M12G5 serii NEBU - Festo
332,46 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBU-M12G5-E-5-Q8N-M12G5 serii NEBU - Festo

Modułowy system kabli z nieograniczonymi możliwościami kombinacji gniazd wtykowych, długości i jakości kabli oraz wtyczek. Dostosowany do wszystkich urządzeń z wtyczkami M8 i M12, takich jak np. wyłączniki zbliżeniowe, wyłączniki ciśnieniowe, czujniki ciśnienia, transmitery ciśnienia, czujniki przepływu i inne.

  • Do gwintu M8x1, kodowanie A wg EN 61076-2-104
  • Do gwintu M12x1, kodowanie A wg EN 61076-2-101
  • Montaż z jednej lub po obu stronach
  • Wersje do zastosowań statycznych, standardowych, do prowadnic kabli i robotów
  • Długość kabla 0,1 ... 30 m
  • Z kablem PUR
  • Temperatura otoczenia od -25 do +80degC

Dane techniczne

Spełnia normęEN 61076-2-101
Oznaczenie kablabez uchwytów na tabliczki
Waga produktu434 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył5
Przyłącze elektryczne 1, użyte piny/żyły5
Przyłącze elektryczne 1, rodzaj mocowaniaBlokowanie śrubą
Przyłącze elektryczne 1, układ połączeń00995384
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaokrągły
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 2, liczba pinów/żył5
Przyłącze elektryczne 2, użyte piny/żyły5
Przyłącze elektryczne 2, rodzaj mocowaniaRyglowanie śrubą
Przyłącze elektryczne 2, schemat przyłączy00995383
Zakres napięcia roboczego DC0 V
Zakres napięcia roboczego AC0 V
Dopuszczalne obciążenie prądowe przy 40degC4 A
Odporność na napięcie udarowe1.5 kV
Długość kabla5 m
Właściwości kablaMożliwość stosowania w prowadnicach kabli
Warunki testowania kablaWytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo
Promień gięcia, kabel zainstalowany na stałe21 mm
Promień gięcia, ruchome ułożenie kabla71 mm
Średnica kabla7 mm
Tolerancja średnicy kabla+- 0,1 mm
Budowa kabla5 x 1 mm²
Przekrój znamionowy żyły przewodu1 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
Cechy szczególneodporny na oleje
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą niskonapięciową UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaszary
Materiał obudowyTPE-U(PUR)
Kolor obudowyczarny
Materiał śruby ryglującejMosiądz, niklowany
Materiał uszczelnieńNBR
Materiał stykówStop miedzi, pozłacany
Materiał powłoki izolacyjnejPP

Parametry techniczne - Kabel łączący NEBU-M12G5-E-5-Q8N-M12G5 serii NEBU - Festo

Nominalny przekrój przewodu
1 mm2
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 2, liczba pinów/żył
5
Podłączenie elektryczne 2, zajęta liczba pinów/żył
5
Podłączenie elektryczne 2, sposób montażu
Screw lock
Obciążalność prądowa przy 40°C
4 A
Odporność na piki napięcia
1.5 kV
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Warunki testowania kabla
Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 75 mm
Promień gięcia, kabel zainstalowany elastycznie
71 mm
Średnica kabla
7 mm
Budowa kabla
5x1
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 80 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał zamka śrubowego
Niklowany mosiądz
Materiał styków elektrycznych
Pozłacany stop miedzi
Materiał izolacji
PP
Zakres napięcia roboczego AC
0 ... 60 V
Tolerancja średnicy kabla
± 0,1 mm
Specjalne właściwości
Olejoodporny
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Materiał uszczelnień
NBR
Stopień ochrony
IP65, IP68, IP69K
Długość kabla
5 m
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS, Nie zawiera halogenów, Nie zawiera estrów kwasu fosforowego
Materiał obudowy
TPE-U(PUR)
Zgodność z normą
EN 61076-2-101
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
Waga produktu
434 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU dla niskich napięć, Zgodnie z dyrektywą EU RoHS
Promień gięcia, kabel zainstalowany na stałe
21 mm
Zakres napięcia roboczego DC
0 ... 60 V
Temperatura otoczenia
-25 ... 80 °C
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
5
Podłączenie elektryczne 1, zajęta liczba pinów/żył
5
Podłączenie elektryczne 1, sposób montażu
Screw lock
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, konstrukcja
Okrągły
Nr kat.
OT-FESTO039531

Pliki do pobrania - Kabel łączący NEBU-M12G5-E-5-Q8N-M12G5 serii NEBU - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
